Poignées et boutons de serrage en étoile
Déclinaisons disponibles

Bouton BR

en plastique composite

Bouton BRN

en plastique composite

Bouton BRT

en plastique composite

Bouton BRF

en fonte

Bouton BRX

en acier inox

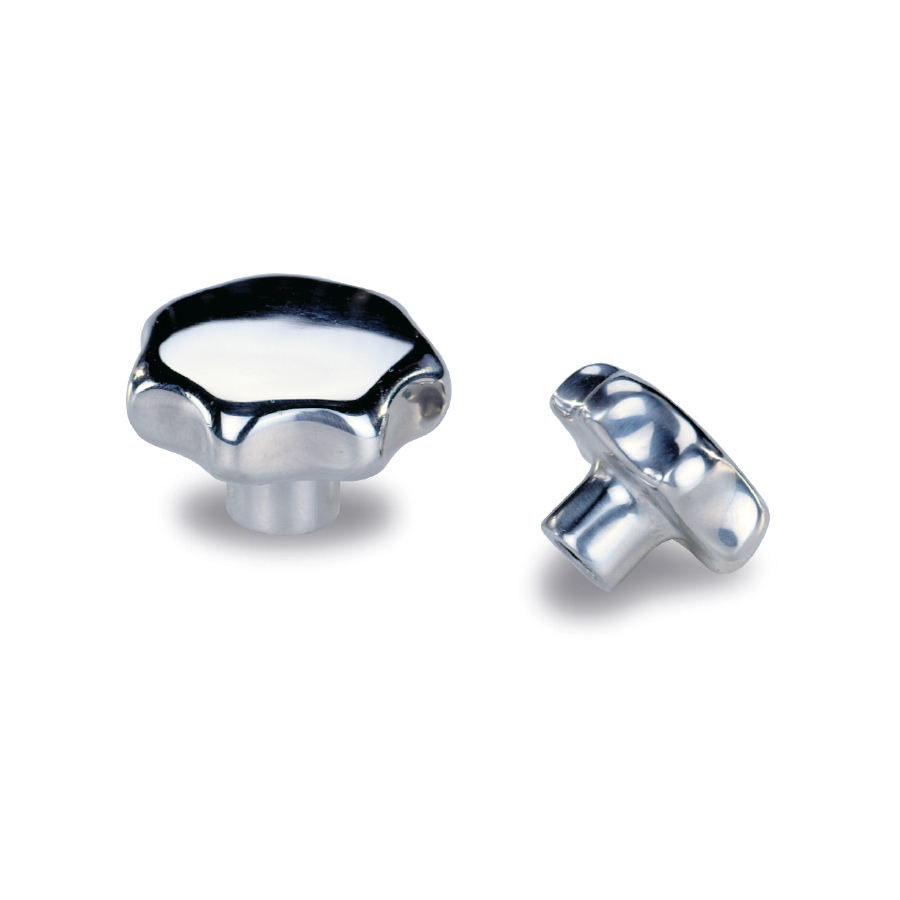

Poignées et boutons de serrage en étoile : Bouton BRX en acier inox
  • Reach
  • Rohs
Visualisation 3D
Fiche technique
Ajouter aux favoris
Pièce polie en acier inoxydable 1.4308 (AISI 304).

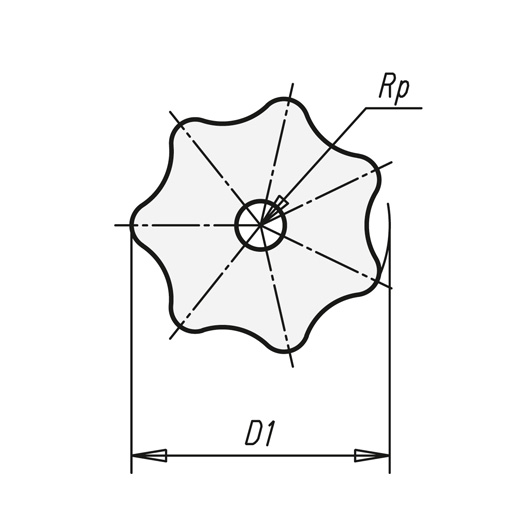

Schéma 1 + Bouton BRX en acier inox

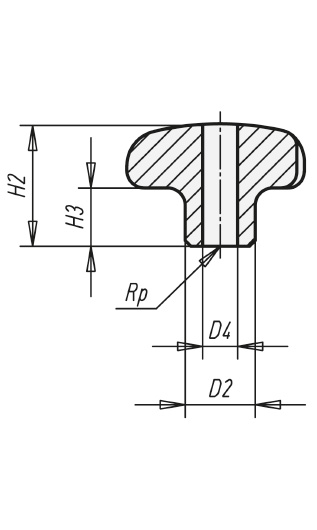

01 / Trou lisse débouchant

Schéma 2 + Bouton BRX en acier inox
REF DÉSIGNATION D1 D2 D4H7 D5 D6 H1 H2 H3 T1 T2 T4 3D Devis
122589i BOUTON BRX INOX INTEGRAL D.32 TROU DEBOU. 6 32 12 6 M6 6,4 21 20 10 15 12 10
122590i BOUTON BRX INOX INTEGRAL D.40 TROU DEBOU. 8 40 14 8 M8 8,4 26 25 13 18 15 12
122591i BOUTON BRX INOX INTEGRAL D.50 TROU DEBOU. 10 50 18 10 M10 10,5 34 32 17 21 18 16
122592i BOUTON BRX INOX INTEGRAL D.63 TROU DEBOU. 12 63 20 12 M12 13 42 40 21 25 22 20

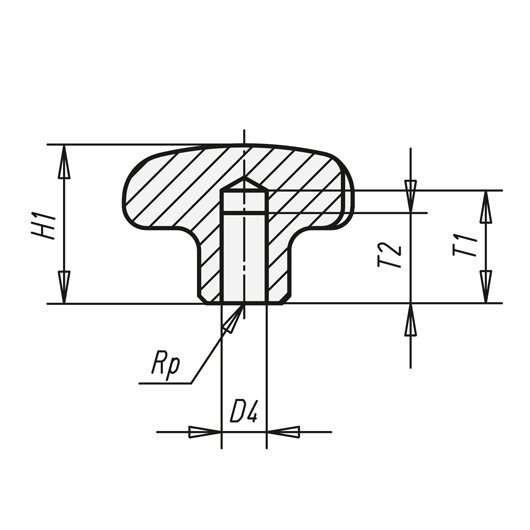

02 / trou lisse borgne

Schéma 3 + Bouton BRX en acier inox
REF DÉSIGNATION D1 T1 D4H7 D5 D6 H1 H2 H3 T2 T4 3D Devis
122593i BOUTON BRX INOX INTEGRAL D.32 TROU BORGNE 6 32 15 6 M6 6,4 21 20 10 12 10
122594i BOUTON BRX INOX INTEGRAL D.40 TROU BORGNE 8 40 18 8 M8 8,4 26 25 13 15 12
122595i BOUTON BRX INOX INTEGRAL D.50 TROU BORGNE 10 50 21 10 M10 10,5 34 32 17 18 16
122596i BOUTON BRX INOX INTEGRAL D.63 TROU BORGNE 12 63 25 12 M12 13 42 40 21 22 20

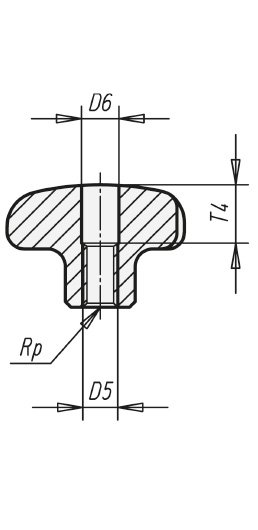

03 / trou fileté débouchant

Schéma 4 + Bouton BRX en acier inox
REF DÉSIGNATION D1 T1 D4H7 D5 D6 H1 H2 H3 T2 T4 3D Devis
122597i BOUTON BRX INOX INTEGRAL D.32 DEBOU. M6 32 15 6 M6 6,4 21 20 10 12 10
122598i BOUTON BRX INOX INTEGRAL D.40 DEBOU. M8 40 18 8 M8 8,4 26 25 13 15 12
122599i BOUTON BRX INOX INTEGRAL D.50 DEBOU. M10 50 21 10 M10 10,5 34 32 17 18 16
122600i BOUTON BRX INOX INTEGRAL D.63 DEBOU. M12 63 25 12 M12 13 42 40 21 22 20

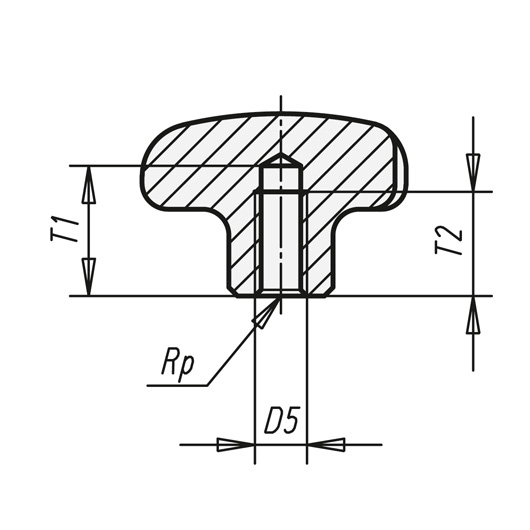

04 / trou fileté borgne

Schéma 5 + Bouton BRX en acier inox
REF DÉSIGNATION D1 T1 D4H7 D5 D6 H1 H2 H3 T2 T4 3D Devis
122601i BOUTON BRX INOX INTEGRAL D.32 M6 32 15 6 M6 6,4 21 20 10 12 10
122602i BOUTON BRX INOX INTEGRAL D.40 M8 40 18 8 M8 8,4 26 25 13 15 12
122603i BOUTON BRX INOX INTEGRAL D.50 M10 50 21 10 M10 10,5 34 32 17 18 16
122604i BOUTON BRX INOX INTEGRAL D.63 M12 63 25 12 M12 13 42 40 21 22 20
