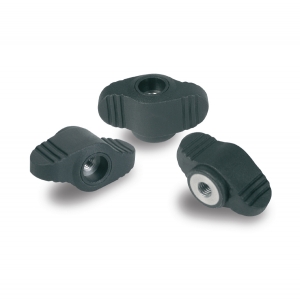

Bouton ERT

en plastique composite

Bouton ER

en plastique composite

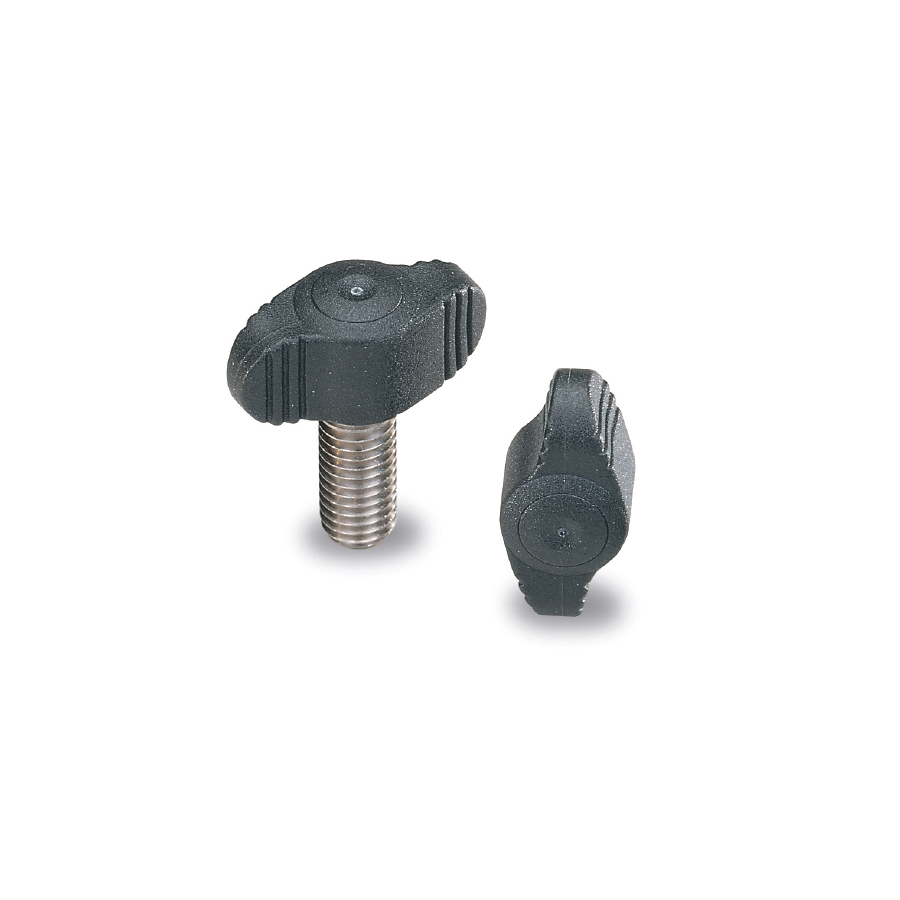

Poignées T et boutons à ailettes : Bouton ER en plastique composite
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
Visualisation 3D
Fiche technique
Ajouter aux favoris
Bouton en techno-plastique polyamide noir renforcé de fibres de verre, de surface mate, grainage fin, excellente résistance aux chocs. Utilisation de — 50° à + 130° Celsius, excellente résistance aux produits chimiques, aux intempéries et aux lubrifiants chauds. Tige en acier zingué ou acier inox AISI 303 et insert en laiton ou acier inox AISI 303.

VERSIONS DISPONIBLES

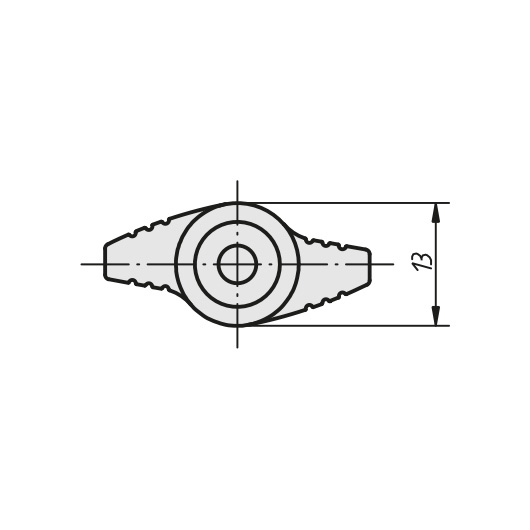

Schéma 1 + Bouton ER en plastique composite

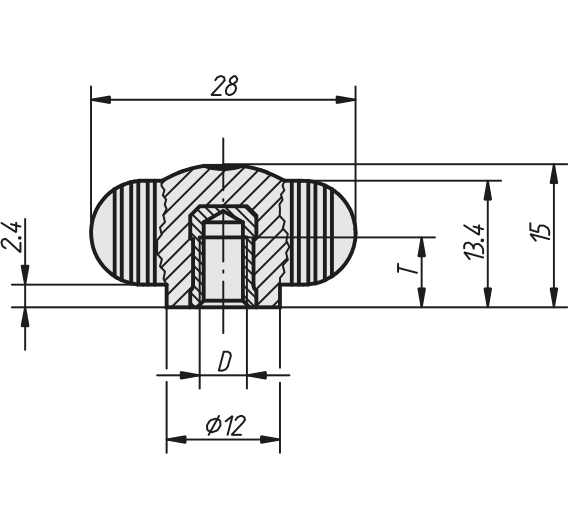

01 / Insert fileté

Schéma 2 + Bouton ER en plastique composite
REF DÉSIGNATION D1 D T Poids (g) 3D Devis
8300 BOUTON ER POLYA. D.28 INS LAITON M4 28 M4 6 3,3
8301 BOUTON ER POLYA. D.28 INS LAITON M5 28 M5 7,5 3,9
8302 BOUTON ER POLYA. D.28 INS LAITON M6 28 M6 9 4,5
8300i BOUTON ER POLYA. D.28 INS INOX M4 28 M4 6 3,3
8301i BOUTON ER POLYA. D.28 INS INOX M5 28 M5 7,5 3,9
8302i BOUTON ER POLYA. D.28 INS INOX M6 28 M6 9 4,5

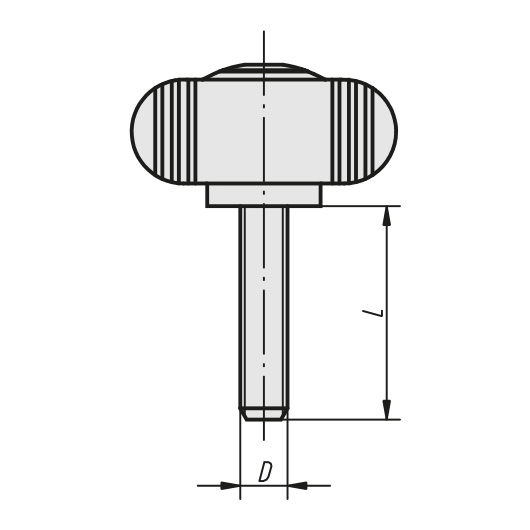

02 / Tige filetée

Schéma 3 + Bouton ER en plastique composite
REF DÉSIGNATION D1 D Poids (g) 3D Devis
830308 BOUTON ER POLYA. D.28 TIGE ACIER M4*8 28 M4 0,7
830410 BOUTON ER POLYA. D.28 TIGE ACIER M5*10 28 M5 0,8
830415 BOUTON ER POLYA. D.28 TIGE ACIER M5*15 28 M5 0,8
830420 BOUTON ER POLYA. D.28 TIGE ACIER M5*20 28 M5 0,8
830510 BOUTON ER POLYA. D.28 TIGE ACIER M6*10 28 M6 1
830515 BOUTON ER POLYA. D.28 TIGE ACIER M6*15 28 M6 1
830520 BOUTON ER POLYA. D.28 TIGE ACIER M6*20 28 M6 1
830525 BOUTON ER POLYA. D.28 TIGE ACIER M6*25 28 M6 1
830530 BOUTON ER POLYA. D.28 TIGE ACIER M6*30 28 M6 1
830620 BOUTON ER POLYA. D.28 TIGE ACIER M8*20 28 M8 1,25
830625 BOUTON ER POLYA. D.28 TIGE ACIER M8*25 28 M8 1,25
830630 BOUTON ER POLYA. D.28 TIGE ACIER M8*30 28 M8 1,25
830640 BOUTON ER POLYA. D.28 TIGE ACIER M8*40 28 M8 1,25
830308i BOUTON ER POLYA. D.28 TIGE INOX M4*8 28 M4 0,7
830410i BOUTON ER POLYA. D.28 TIGE INOX M5*10 28 M5 0,8
830415i BOUTON ER POLYA. D.28 TIGE INOX M5*15 28 M5 0,8
830420i BOUTON ER POLYA. D.28 TIGE INOX M5*20 28 M5 0,8
830510i BOUTON ER POLYA. D.28 TIGE INOX M6*10 28 M6 1
830515i BOUTON ER POLYA. D.28 TIGE INOX M6*15 28 M6 1
830520i BOUTON ER POLYA. D.28 TIGE INOX M6*20 28 M6 1
830525i BOUTON ER POLYA. D.28 TIGE INOX M6*25 28 M6 1
830530i BOUTON ER POLYA. D.28 TIGE INOX M6*30 28 M6 1
830620i BOUTON ER POLYA. D.28 TIGE INOX M8*20 28 M8 1,25
830625i BOUTON ER POLYA. D.28 TIGE INOX M8*25 28 M8 1,25
830630i BOUTON ER POLYA. D.28 TIGE INOX M8*30 28 M8 1,25
830640i BOUTON ER POLYA. D.28 TIGE INOX M8*40 28 M8 1,25
