Poignées et boutons de serrage

Poignées et boutons de serrage en étoile
Déclinaisons disponibles

Bouton BRN

en plastique composite

Bouton BR

en plastique composite

Bouton BRT

en plastique composite

Bouton BRX

en acier inox

Bouton BRF

en fonte

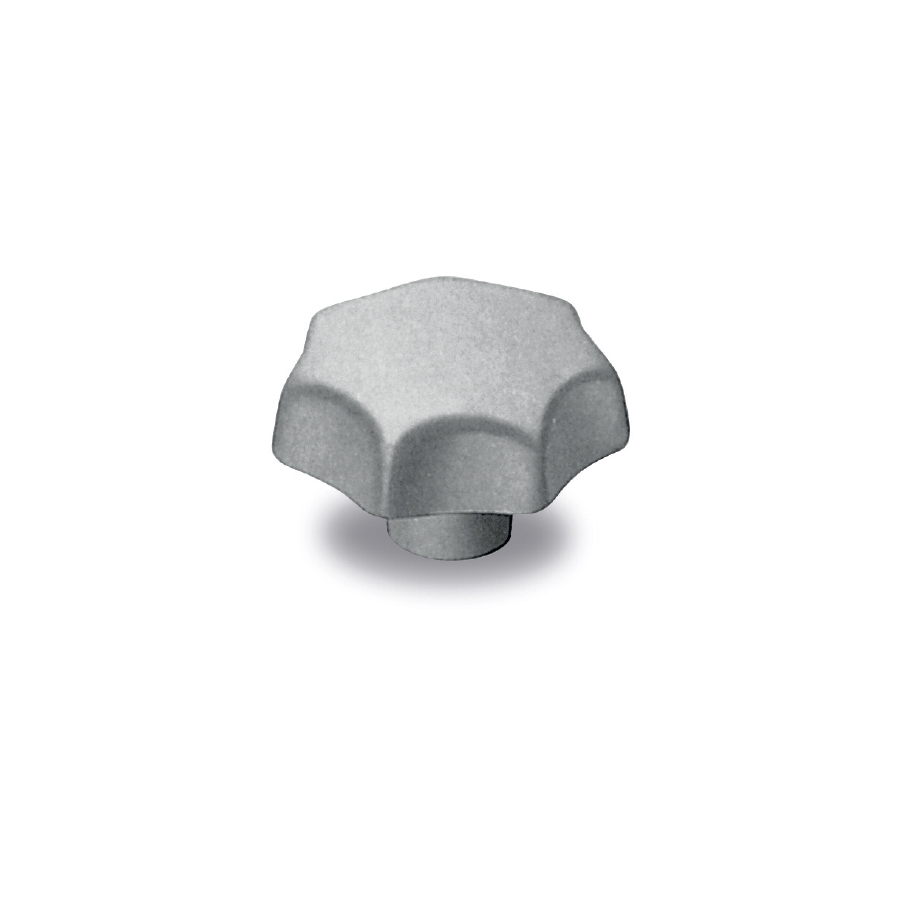

Poignées et boutons de serrage en étoile : Bouton BRF en fonte
  • Reach
  • Rohs
Visualisation 3D
Fiche technique
Ajouter aux favoris
Bouton réalisé en fonte GG 20.

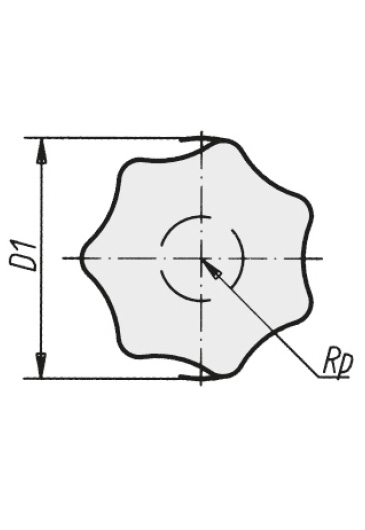

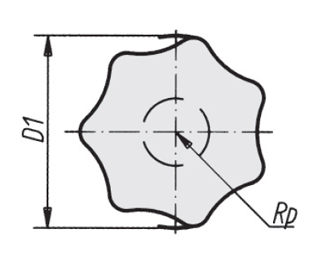

Schéma 1 + Bouton BRF en fonte

01 / Brute

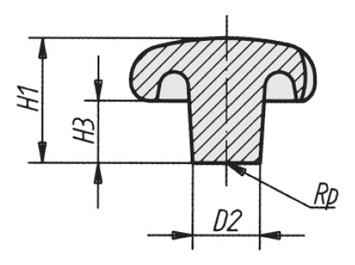

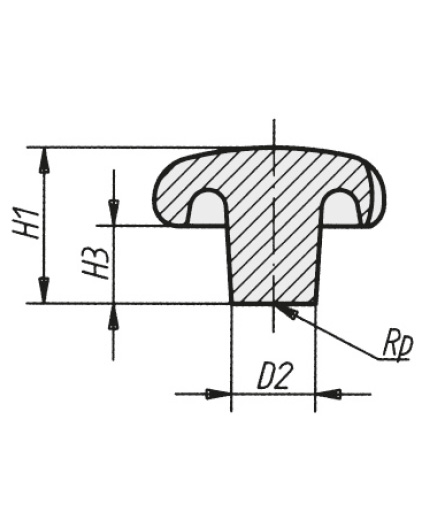

Schéma 2 + Bouton BRF en fonte
REF DÉSIGNATION D1 d D6 H1 H3 T1 T2 T4 Poids (g) 3D Devis
9387 BOUTON BRF FONTE BRUTE D.32 32 M6 6,4 20 10 15 12 10 49/55
9388 BOUTON BRF FONTE BRUTE D.40 40 M8 8,4 25 13 18 15 12 72/82
9389 BOUTON BRF FONTE BRUTE D.50 50 M10 10,5 32 17 21 18 16 130/150
9390 BOUTON BRF FONTE BRUTE D.63 63 M12 13 40 21 25 22 20 220/260
9391 BOUTON BRF FONTE BRUTE D.80 80 M16 17 50 25 32 28 30 440/510

02 / Filetage débouchant

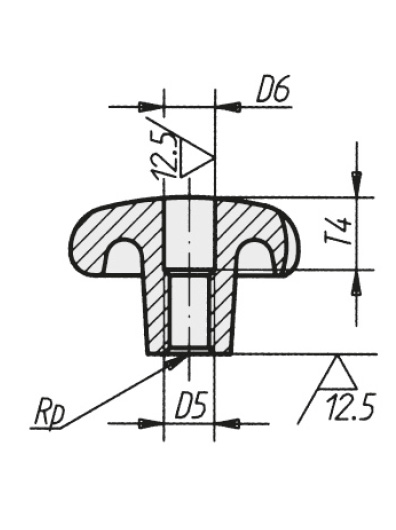

Schéma 3 + Bouton BRF en fonte
REF DÉSIGNATION D1 d D6 H1 H3 T1 T2 T4 Poids (g) 3D Devis
9402 BOUTON BRF FONTE D.32 DEBOU. M6 32 M6 6,4 20 10 15 12 10 49/55
9403 BOUTON BRF FONTE D.40 DEBOU. M8 40 M8 8,4 25 13 18 15 12 72/82
9404 BOUTON BRF FONTE D.50 DEBOU. M10 50 M10 10,5 32 17 21 18 16 130/150
9405 BOUTON BRF FONTE D.63 DEBOU. M12 63 M12 13 40 21 25 22 20 220/260
9406 BOUTON BRF FONTE D.80 DEBOU. M16 80 M16 17 50 25 32 28 30 440/510

03 / Filetage intérieur

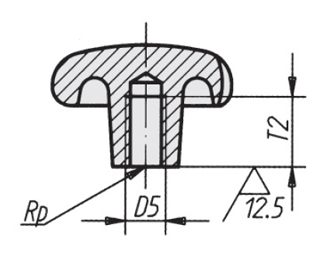

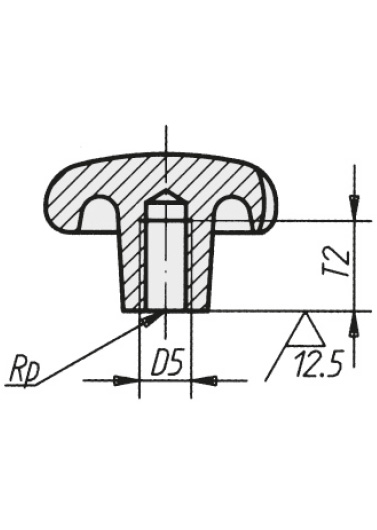

Schéma 4 + Bouton BRF en fonte
REF DÉSIGNATION D1 d D6 H1 H3 T1 T2 T4 Poids (g) 3D Devis
9414 BOUTON BRF FONTE D.32 M6 32 M6 6,4 20 10 15 12 10 49/55
9415 BOUTON BRF FONTE D.40 M8 40 M8 8,4 25 13 18 15 12 72/82
9416 BOUTON BRF FONTE D.50 M10 50 M10 10,5 32 17 21 18 16 130/150
9417 BOUTON BRF FONTE D.63 M12 63 M12 13 40 21 25 22 20 220/260
