Poignées et boutons de serrage en étoile

Déclinaisons disponibles

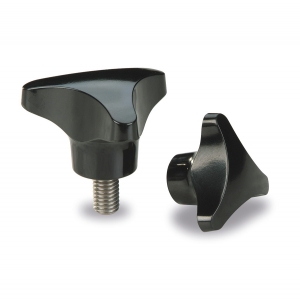

Bouton TR

en plastique composite

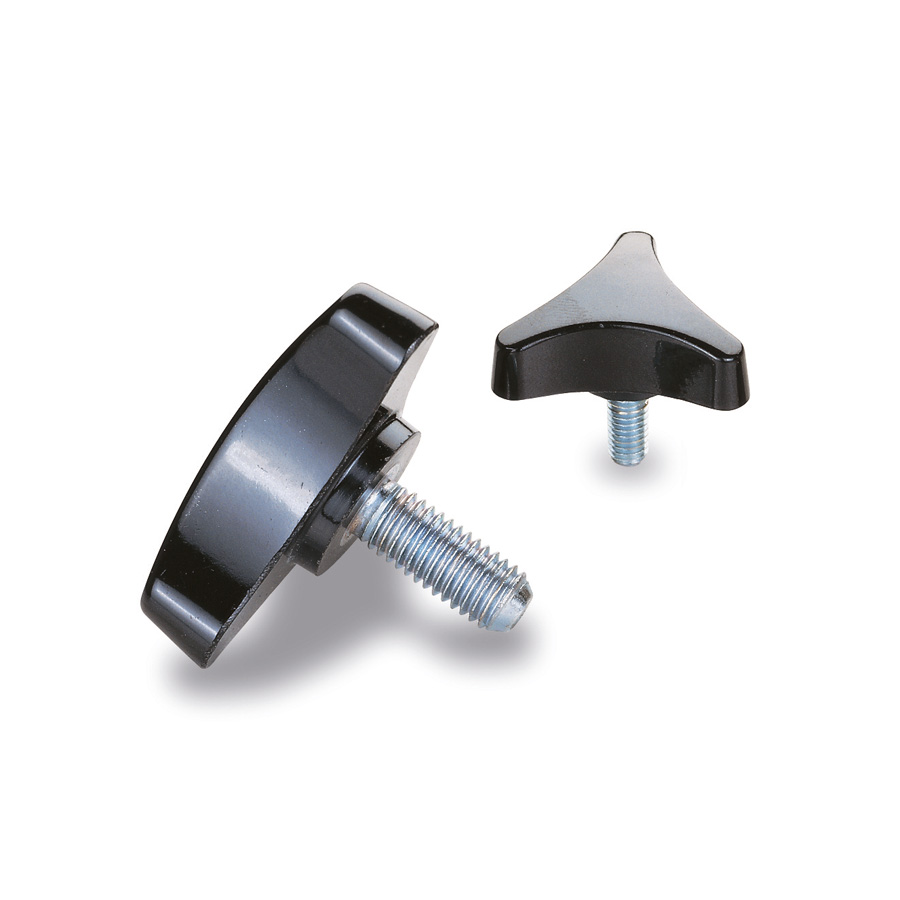

Bouton TRB

en plastique composite

125° Celsius
-35° Celsius

Visualisation 3D

Fiche technique

Ajouter aux favoris

Bouton en polyamide noir, de surface brillante et polie, très grande dureté et excellente résistance aux produits chimiques. Utilisation de — 50° à + 155° Celsius, excellente isolation thermique et électrique et haute résistance aux intempéries. Insert en laiton et tige en acier zingué.

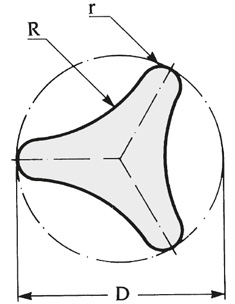

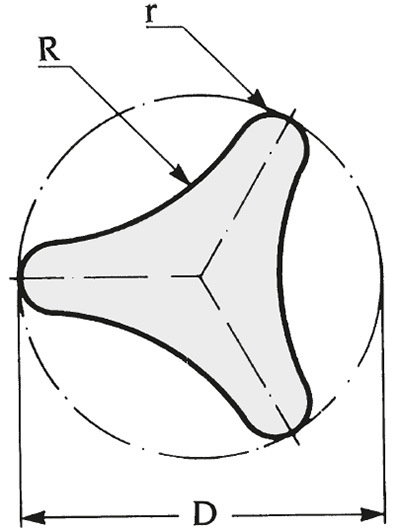

Schéma 1 + Bouton TRB
en plastique composite

01 / Insert fileté

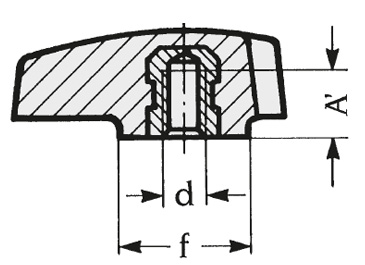

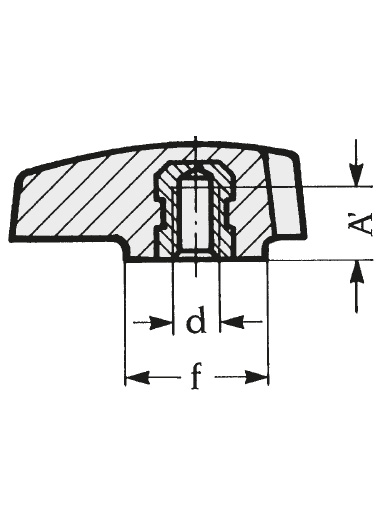

Schéma 2 + Bouton TRB
en plastique composite

REF	DÉSIGNATION	D	d	A	R	f	H	r	Poids (g)
2456	BOUTON TRB BAK. D.32 INS LAITON M4	4	M4	6,5	3	12	10,5	22	5
2323	BOUTON TRB BAK. D.40 INS LAITON M6	6	M6	6,5	3,7	15	13,1	27,5	11
2372	BOUTON TRB BAK. D.50 INS LAITON M6	6	M6	6,5	4,7	18,8	16,3	34,4	17
2256	BOUTON TRB BAK. D.62 INS LAITON M6	6	M6	9	5,9	23,5	20,6	43	31
2257	BOUTON TRB BAK. D.62 INS LAITON M8	8	M8	8	5,9	23,5	20,6	43	34

02 / Tige filetée

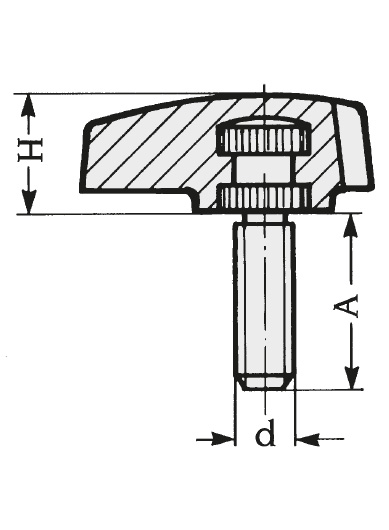

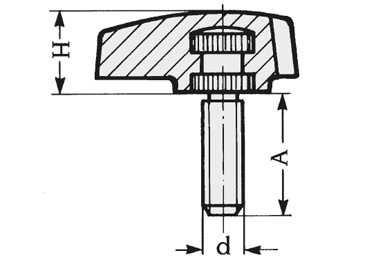

Schéma 3 + Bouton TRB
en plastique composite

REF	DÉSIGNATION	D	d	A	R	f	H	r	Poids (g)
2236	BOUTON TRB BAK. D.32 TIGE ACIER M6*15	6	M6	15	3	12	10,5	22	9
2237	BOUTON TRB BAK. D.40 TIGE ACIER M6*15	6	M6	15	3,7	15	13,1	27,5	13
2409	BOUTON TRB BAK. D.50 TIGE ACIER M8*16	8	M8	16	4,7	18,8	16,3	34,4	24
2238	BOUTON TRB BAK. D.50 TIGE ACIER M8*20	8	M8	20	4,7	18,8	16,3	34,4	25
2239	BOUTON TRB BAK. D.62 TIGE ACIER M10*25	10	M10	25	5,9	23,5	20,6	43	47
