Poignées et boutons de serrage

Poignées et boutons de serrage en étoile

Déclinaisons disponibles

Bouton TRB

en plastique composite

Bouton TR

en plastique composite

125° Celsius
-35° Celsius

Visualisation 3D

Fiche technique

Ajouter aux favoris

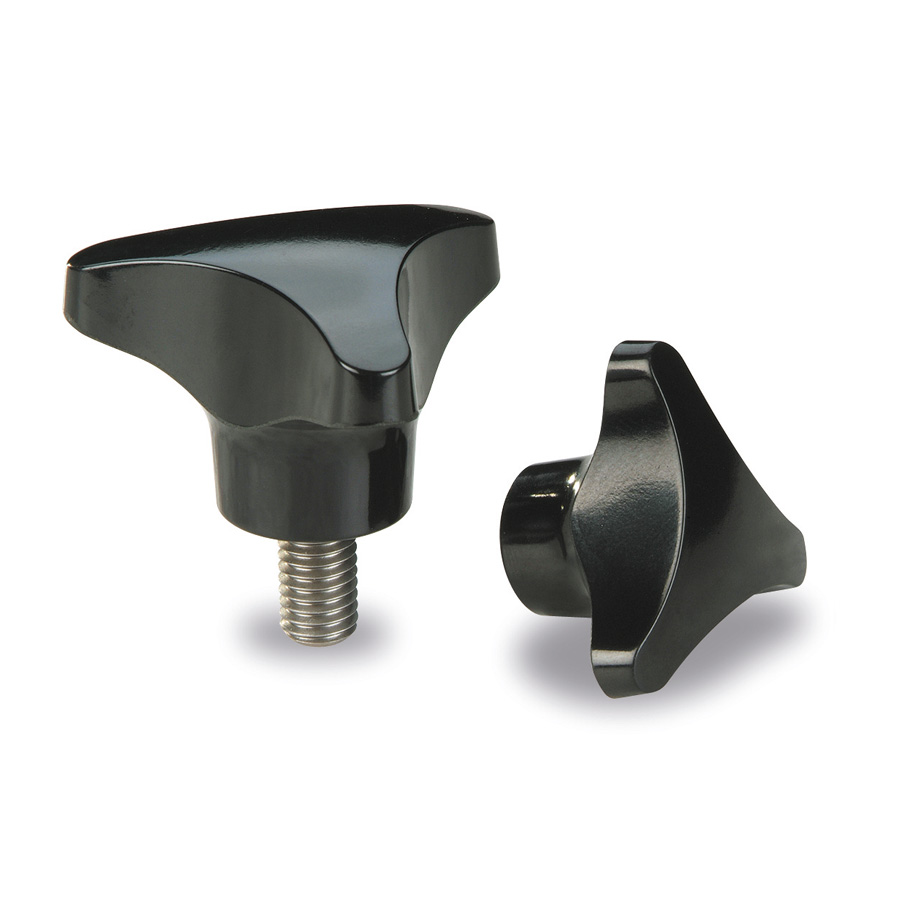

Bouton en plastique thermo-durcissable noir, de surface brillante et polie, très grande dureté et excellente résistance aux produits chimiques. Utilisation de — 50° à + 155° Celsius, excellente isolation thermique et électrique et haute résistance aux intempéries. Insert en acier zingué ou en laiton ou inox 303 et tige en acier zingué ou en acier inox AISI 303.

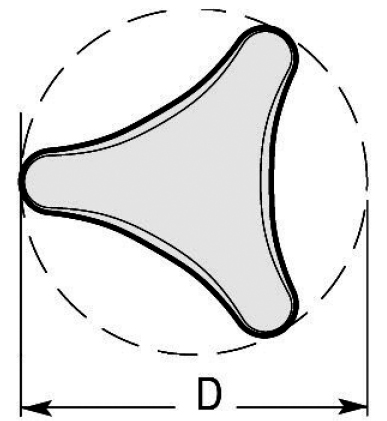

Schéma 1 + Bouton TR
en plastique composite

01 / Insert fileté

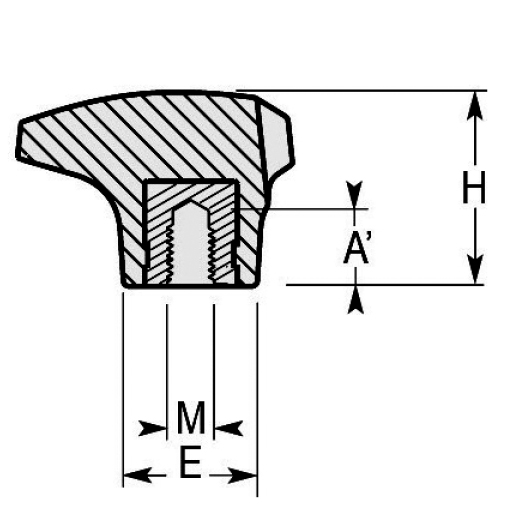

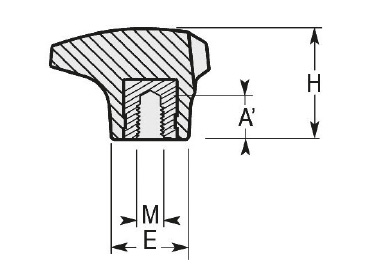

Schéma 2 + Bouton TR
en plastique composite

REF	DÉSIGNATION	D	M	A'	H	E
3497	BOUTON TR BAK. D.32 INS LAITON M4	32	M4	6,5	18	11
3498	BOUTON TR BAK. D.32 INS LAITON M5	32	M5	6,5	18	11
0103	BOUTON TR BAK. D.40 INS LAITON M6	40	M6	9	22	14
2781	BOUTON TR BAK. D.40 INS ACIER M6	40	M6	12	22	14
2782	BOUTON TR BAK. D.50 INS ACIER M8	50	M8	14	28	18
2783	BOUTON TR BAK. D.62 INS ACIER M10	62	M10	14	35	22
2811i	BOUTON TR BAK. D.40 INS INOX M6	40	M6	9	22	14
2812i	BOUTON TR BAK. D.50 INS INOX M8	50	M8	14	28	18
2813i	BOUTON TR BAK. D.62 INS INOX M10	62	M10	14	35	22

02 / Tige filetée

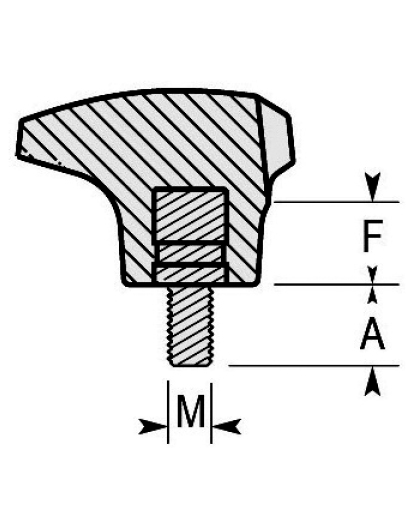

Schéma 3 + Bouton TR
en plastique composite

REF	DÉSIGNATION	D	M	A	H	F
3499	BOUTON TR BAK. D.32 TIGE ACIER M6*15	32	M6	15	18	11
2706	BOUTON TR BAK. D.40 TIGE ACIER M6*15	40	M6	15	22	14
2707	BOUTON TR BAK. D.40 TIGE ACIER M8*20	40	M8	20	22	14
2708	BOUTON TR BAK. D.50 TIGE ACIER M8*20	50	M8	20	28	18
2776	BOUTON TR BAK. D.50 TIGE ACIER M8*30	50	M8	30	28	18
2709	BOUTON TR BAK. D.50 TIGE ACIER M10*25	50	M10	25	28	18
2710	BOUTON TR BAK. D.62 TIGE ACIER M10*25	62	M10	25	35	22
2746i	BOUTON TR BAK. D.40 TIGE INOX M6*20	40	M6	20	22	14
2747i	BOUTON TR BAK. D.40 TIGE INOX M8*20	40	M8	20	22	14
2748i	BOUTON TR BAK. D.50 TIGE INOX M8*20	50	M8	20	28	18
2749i	BOUTON TR BAK. D.50 TIGE INOX M10*30	50	M10	30	28	18
2750i	BOUTON TR BAK. D.62 TIGE INOX M10*30	62	M10	30	35	22
