Poignées et boutons de serrage

Poignées T et boutons à ailettes

Bouton CV

en plastique composite

Poignées T et boutons à ailettes : Bouton CV en plastique composite
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
Visualisation 3D
Fiche technique
Ajouter aux favoris

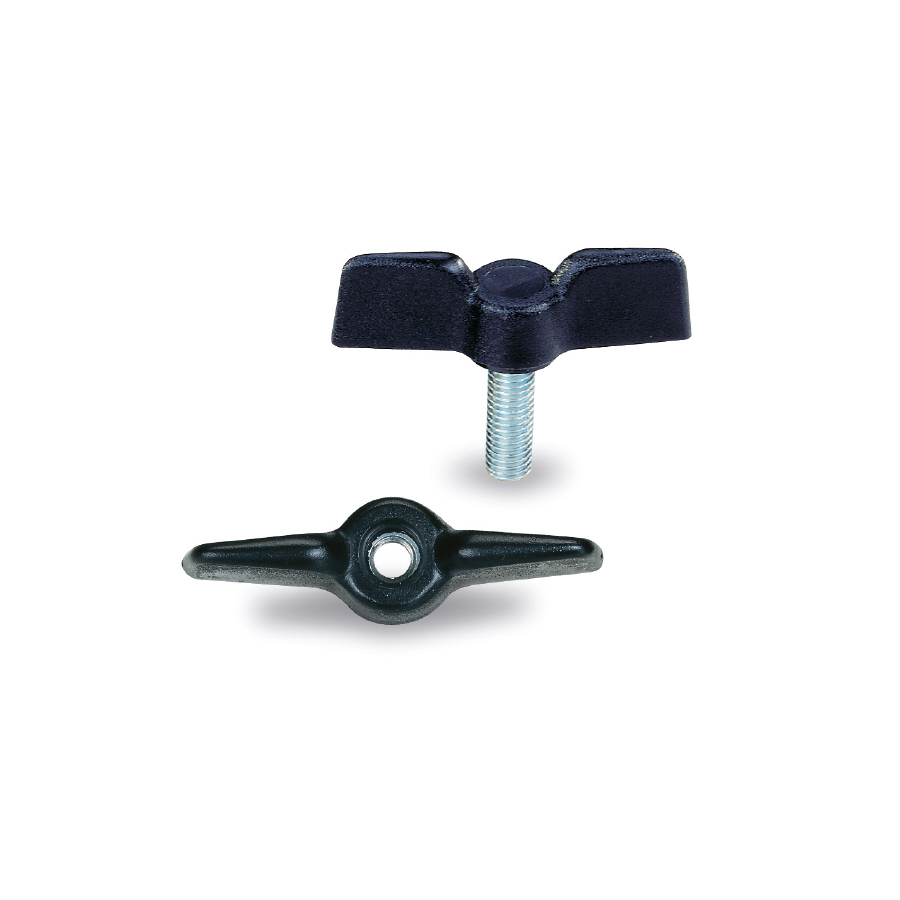

Bouton en polyamide noir renforcé de fibres de verre, de surface mate, grainage fin excellente résistance aux chocs. Utilisation de — 50° à + 130° Celsius. Tige et insert en acier zingué.

VERSIONS DISPONIBLES

01 / Insert débouchant

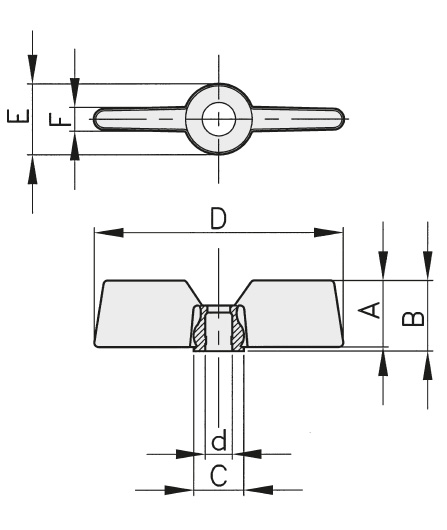

Schéma 1 + Bouton CV en plastique composite
REF DÉSIGNATION D d A B C E F 3D Devis
6272 BOUTON CV POLYA. D.41 INS DEBOU. ACIER M8 41 M8 20 22 15 18 5
6250 BOUTON CV POLYA. D.59 INS DEBOU. ACIER M6 59 M6 16,5 18 16 18 4
6251 BOUTON CV POLYA. D.59 INS DEBOU. ACIER M8 59 M8 16,5 18 16 18 4

02 / Tige filetée

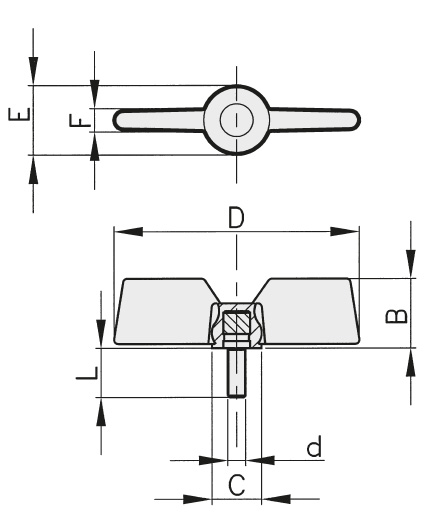

Schéma 2 + Bouton CV en plastique composite
REF DÉSIGNATION D d A B C E F L 3D Devis
620020 BOUTON CV POLYA. D.25 TIGE ACIER M3*20 25 M3 10 12 10 13 3 20
620025 BOUTON CV POLYA. D.25 TIGE ACIER M3*25 25 M3 10 12 10 13 3 25
620108 BOUTON CV POLYA. D.25 TIGE ACIER M4*08 25 M4 10 12 10 13 3 8
620110 BOUTON CV POLYA. D.25 TIGE ACIER M4*10 25 M4 10 12 10 13 3 10
620120 BOUTON CV POLYA. D.25 TIGE ACIER M4*20 25 M4 10 12 10 13 3 20
620220 BOUTON CV POLYA. D.25 TIGE ACIER M5*20 25 M5 10 12 10 13 3 20
620225 BOUTON CV POLYA. D.25 TIGE ACIER M5*25 25 M5 10 12 10 13 3 25
620240 BOUTON CV POLYA. D.25 TIGE ACIER M5*40 25 M5 10 12 10 13 3 40
622020 BOUTON CV POLYA. D.32 TIGE ACIER M6*20 32 M6 15 16 15 16 4 20
622025 BOUTON CV POLYA. D.32 TIGE ACIER M6*25 32 M6 15 16 15 16 4 25
622030 BOUTON CV POLYA. D.32 TIGE ACIER M6*30 32 M6 15 16 15 16 4 30
622050 BOUTON CV POLYA. D.32 TIGE ACIER M6*50 32 M6 15 16 15 16 4 50
622120 BOUTON CV POLYA. D.32 TIGE ACIER M8*20 32 M8 15 16 15 16 4 20
622125 BOUTON CV POLYA. D.32 TIGE ACIER M8*25 32 M8 15 16 15 16 4 25
622140 BOUTON CV POLYA. D.32 TIGE ACIER M8*40 32 M8 15 16 15 16 4 40
626020 BOUTON CV POLYA. D.41 TIGE ACIER M5*20 41 M5 20 22 15 18 5 20
626025 BOUTON CV POLYA. D.41 TIGE ACIER M5*25 41 M5 20 22 15 18 5 25
626040 BOUTON CV POLYA. D.41 TIGE ACIER M5*40 41 M5 20 22 15 18 5 40
626115 BOUTON CV POLYA. D.41 TIGE ACIER M6*15 41 M6 20 22 15 18 5 15
626125 BOUTON CV POLYA. D.41 TIGE ACIER M6*25 HC 41 M6 20 22 15 18 5 25
626140 BOUTON CV POLYA. D.41 TIGE ACIER M6*40 41 M6 20 22 15 18 5 40
626215 BOUTON CV POLYA. D.41 TIGE ACIER M8*15 41 M8 20 22 15 18 5 15
626225 BOUTON CV POLYA. D.41 TIGE ACIER M8*25 41 M8 20 22 15 18 5 25
626230 BOUTON CV POLYA. D.41 TIGE ACIER M8*30 41 M8 20 22 15 18 5 30
624025 BOUTON CV POLYA. D.59 TIGE ACIER M6*25 59 M6 16,5 18 16 18 4 25
624115 BOUTON CV POLYA. D.59 TIGE ACIER M8*15 59 M8 16,5 18 16 18 4 15
624125 BOUTON CV POLYA. D.59 TIGE ACIER M8*25 59 M8 16,5 18 16 18 4 25
624140 BOUTON CV POLYA. D.59 TIGE ACIER M8*40 HC 59 M8 16,5 18 16 18 4 40
624150 BOUTON CV POLYA. D.59 TIGE ACIER M8*50 59 M8 16,5 18 16 18 4 50
