Déclinaisons disponibles

Bouton PHM

en plastique composite

Poignées et boutons moletés : Bouton PHM
en plastique composite
  • Reach
  • Rohs
64x64
125° Celsius
-35° Celsius

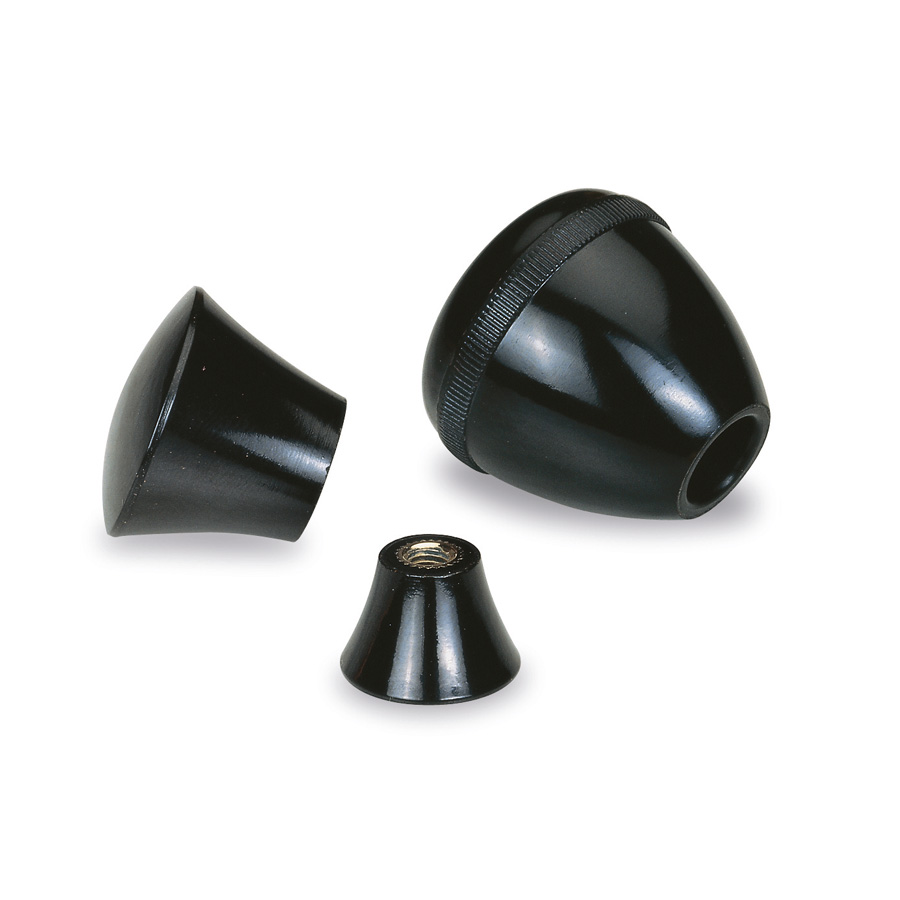

Poignée en plastique thermo-durcissable noir, de surface brillante et polie très grande dureté. Filetage dans la matière plastique ou insert en acier zingué.

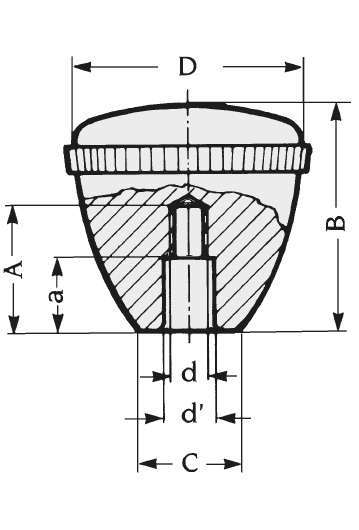

01 / Filetage moulé avec chambrage

Schéma 1 + Bouton PHM
en plastique composite
REF DÉSIGNATION D d a B C d' A max 3D Devis
1254 BOUTON PHM BAK. D.45 M12 MAT CHAMB. CF 45 M12 11 45 20 14,2 36
125000 BOUTON PHM BAK. D.47 M12 MATIERE 47 M12 11 47 20 14,2 36

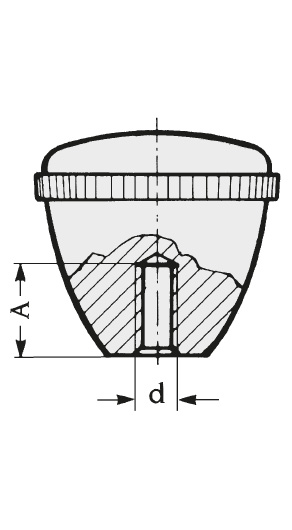

02 / Filetage moulé sans chambrage

Schéma 2 + Bouton PHM
en plastique composite
REF DÉSIGNATION A max B C D d 3D Devis
1189 BOUTON PHM BAK. D.45 M12 MATIERE 35 45 20 45 M12

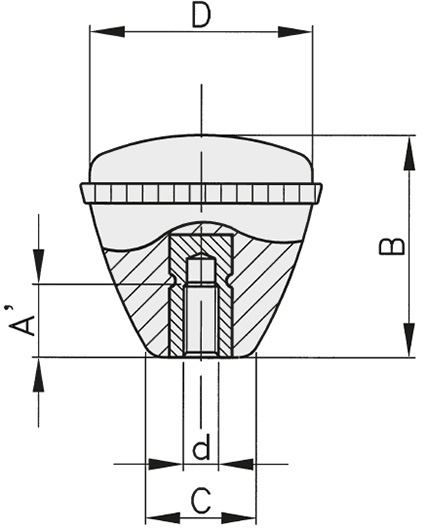

03 / Insert fileté

Schéma 3 + Bouton PHM
en plastique composite
REF DÉSIGNATION D d A' B C 3D Devis
1359 BOUTON PHM BAK. D.30 INS ACIER M6 30 M6 12 30 14
1360 BOUTON PHM BAK. D.30 INS ACIER M8 30 M8 14 30 14
1193 BOUTON PHM BAK. D.45 INS ACIER M10 45 M10 22 45 20
1415 BOUTON PHM BAK. D.45 INS ACIER M14 45 M14 20 45 20

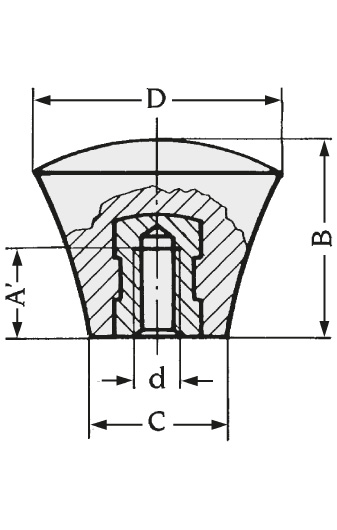

04 / Insert en laiton

Schéma 4 + Bouton PHM
en plastique composite
REF DÉSIGNATION D d A' B C 3D Devis
2305 BOUTON BOMBE D.20 M5 INS HC 20 M5 10 15,5 11
2309 BOUTON BOMBE D.26 M5 INS CF 26 M5 10 21 14,8
