Poignées et boutons lisses et moletés

Poignées et boutons lisses

Déclinaisons disponibles

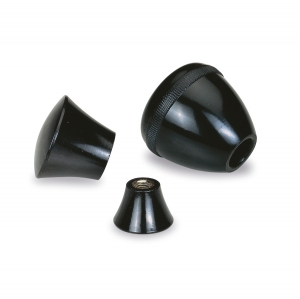

Bouton PHM

en plastique composite

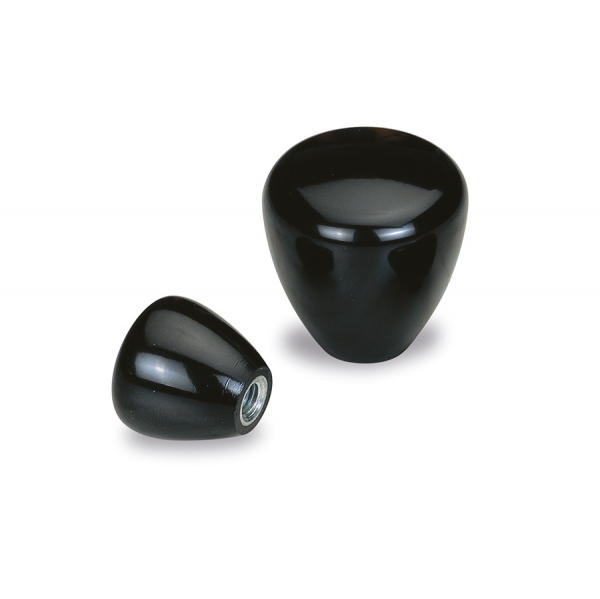

Bouton PHL

en plastique composite

125° Celsius
-35° Celsius

Visualisation 3D

Fiche technique

Ajouter aux favoris

Poignée en plastique thermo-durcissable noir, de surface brillante et polie, très grande dureté. Filetage dans la matière plastique ou insert en acier zingué.

01 / Filetage moulé avec chambrage

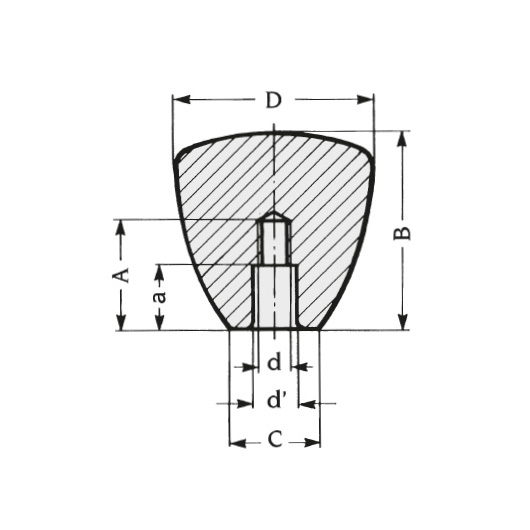

Schéma 1 + Bouton PHL
en plastique composite

REF	DÉSIGNATION	D	d	a	B	C	d'	A max	TRI	3D	Devis
1776	BOUTON PHL BAK. D.45 M10 MAT CHAMB. HAUTE LISSE	45	M10	17,5	45	20	14	36	80

02 / Filetage moulé sans chambrage

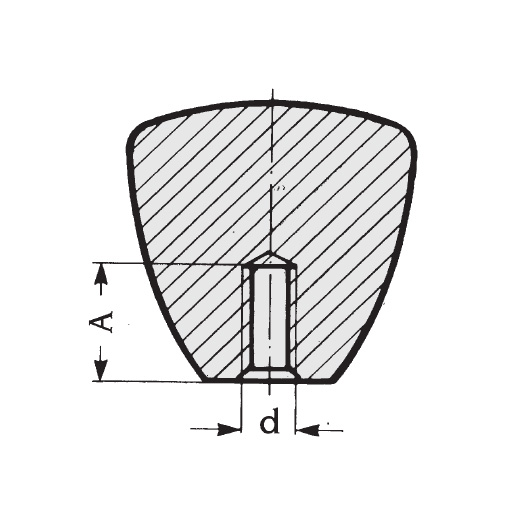

Schéma 2 + Bouton PHL
en plastique composite

REF	DÉSIGNATION	D	d	B	C	A max
1759	BOUTON PHL BAK. D.25 M6 MATIERE	25	M6	25	12	14
1761	BOUTON PHL BAK. D.25 M8 MATIERE	25	M8	25	12	18
1763	BOUTON PHL D.30 HT 45 M6 MATIERE	30	M6	45	18	21

03 / Insert fileté

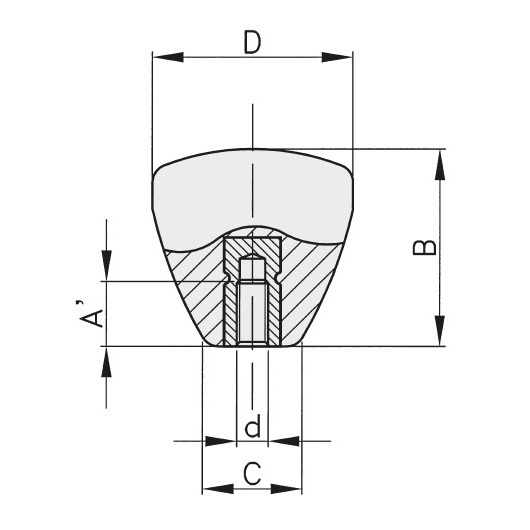

Schéma 3 + Bouton PHL
en plastique composite

REF	DÉSIGNATION	D	d	B	C	A'	Poids (g)	3D	Devis
2271	BOUTON PHL BAK. D.25 INS LAITON M5	25	M5	25	12	10	15
1788	BOUTON PHL BAK. D.25 INS ACIER M6	25	M6	25	12	12	20

04 / Insert en laiton

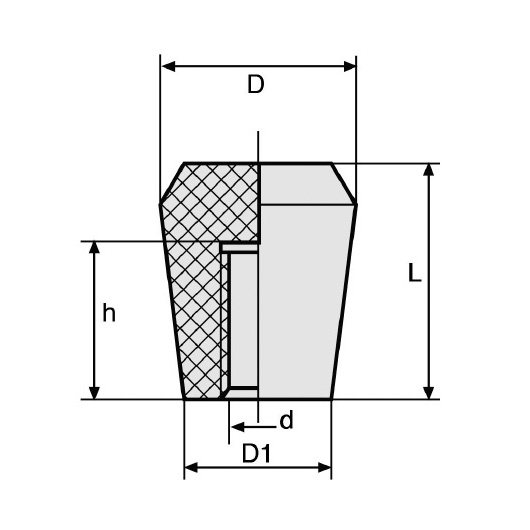

Schéma 4 + Bouton PHL
en plastique composite

REF	DÉSIGNATION	D	d	h	D1	L
18050	BOUTON PHL BAK. D.16 M6 MATIERE CF	16	M6	14	12	20
18051	BOUTON PHL BAK. D.20 M8 MATIERE CF	20	M8	16	15	25
18052	BOUTON PHL BAK. D.25 M10 MATIERE CF	25	M10	20	20	32
18053	BOUTON PHL BAK. D.32 M12 MATIERE CF	32	M12	25	25	40
