Boutons d’indexage et poussoirs

Boutons et doigts d’indexage

Déclinaisons disponibles

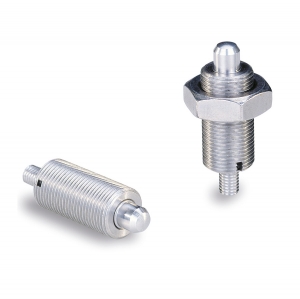

Bouton d'indexage

sans tête et sans embase

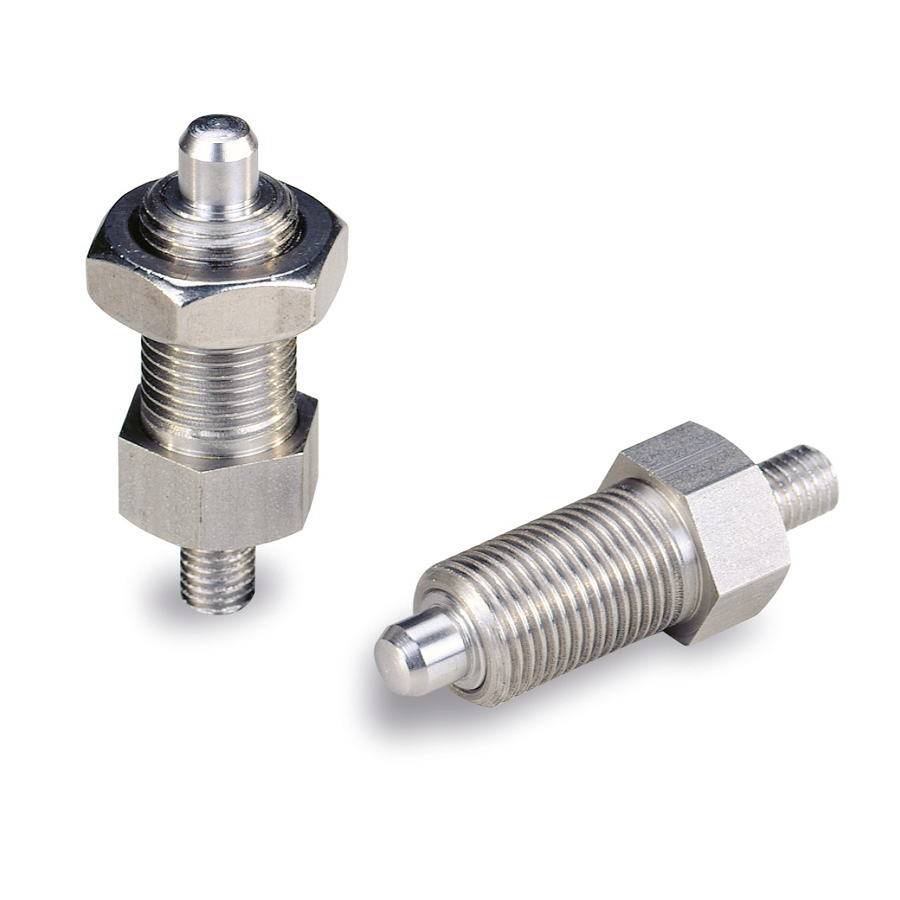

Bouton d'indexage

sans tête

Visualisation 3D

Fiche technique

Ajouter aux favoris

Version acier : insert en acier classe de résistance 5.8, bruni. Doigt d’indexage trempé et rectifié. Version inox : insert en acier inoxydable 1.4305 (AISI 303). Doigt d’indexage en inox 1.4034, trempé.

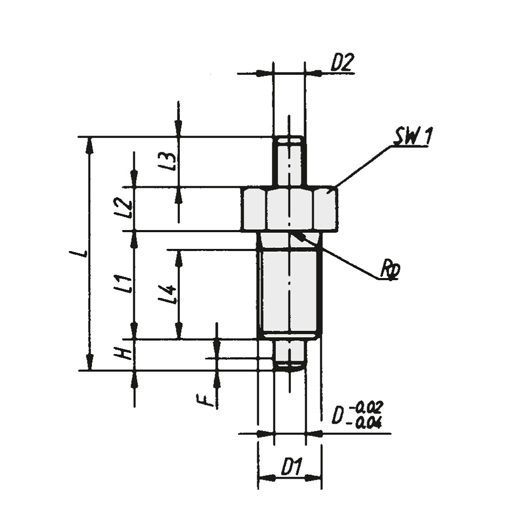

01 / Sans contre-écrou

REF	DÉSIGNATION	D1	D	D2	Fx30	H	L	L1	L2	L3	L4	RES_FIN	RES_INI	SW1	SW2
8529	DOIGT D'INDEXAGE SANS TETE ACIER M10 GOUPIL. M4	M10x1,0	5	M4	1,3	5	37	17	7	8	15	12	5	13	17
8530	DOIGT D'INDEXAGE SANS TETE ACIER M12 GOUPIL. M6	M12x1,5	6	M6	1,8	6	42	20	8	8	17	14	6	14	19
8531	DOIGT D'INDEXAGE SANS TETE ACIER M16 GOUPIL. M8	M16x1,5	8	M8	2,3	8	56	26	10	12	23	35	15	19	24
8532	DOIGT D'INDEXAGE SANS TETE ACIER M20 GOUPIL. M8	M20x1,5	10	M8	2,8	10	62	28	12	12	25	40	20	22	30
8529i	DOIGT D'INDEXAGE SANS TETE INOX M10 GOUPIL. M4	M10x1,0	5	M4	1,3	5	37	17	7	8	15	12	5	13	17
8530i	DOIGT D'INDEXAGE SANS TETE INOX M12 GOUPIL. M6	M12x1,5	6	M6	1,8	6	42	20	8	8	17	14	6	14	19
8531i	DOIGT D'INDEXAGE SANS TETE INOX M16 GOUPIL. M8	M16x1,5	8	M8	2,3	8	56	26	10	12	23	35	15	19	24
8532i	DOIGT D'INDEXAGE SANS TETE INOX M20 GOUPIL. M8	M20x1,5	10	M8	2,8	10	62	28	12	12	25	40	20	22	30

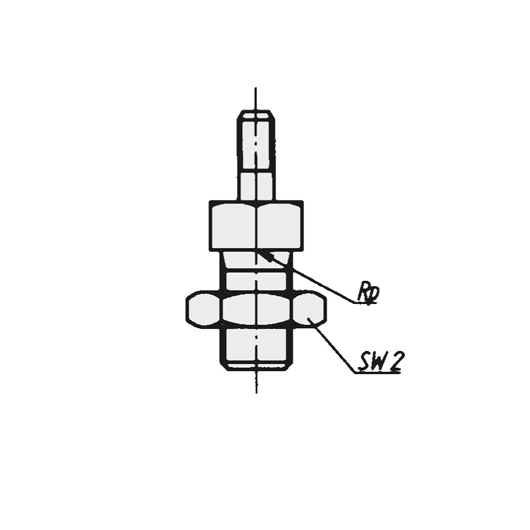

02 / Avec contre-écrou

REF	DÉSIGNATION	D1	D	D2	Fx30	H	L	L1	L2	L3	L4	M	RES_FIN	RES_INI	SW1	SW2
8533	DOIGT D'INDEXAGE SANS TETE ACIER M10 GOUPIL. ECROU	M10x1,0	5	M4	1,3	5	37	17	7	8	15	5	12	5	13	17
8534	DOIGT D'INDEXAGE SANS TETE ACIER M12 GOUPIL. ECROU	M12x1,5	6	M6	1,8	6	42	20	8	8	17	6	14	6	14	19
8535	DOIGT D'INDEXAGE SANS TETE ACIER M16 GOUPIL. ECROU	M16x1,5	8	M8	2,3	8	56	26	10	12	23	8	35	15	19	24
8536	DOIGT D'INDEXAGE SANS TETE ACIER M20 GOUPIL. ECROU	M20x1,5	10	M8	2,8	10	62	28	12	12	25	10	40	20	22	30
8533i	DOIGT D'INDEXAGE SANS TETE INOX M10 GOUPIL. ECROU	M10x1,0	5	M4	1,3	5	37	17	7	8	15	5	12	5	13	17
8534i	DOIGT D'INDEXAGE SANS TETE INOX M12 GOUPIL. ECROU	M12x1,5	6	M6	1,8	6	42	20	8	8	17	6	14	6	14	19
8535i	DOIGT D'INDEXAGE SANS TETE INOX M16 GOUPIL. ECROU	M16x1,5	8	M8	2,3	8	56	26	10	12	23	8	35	15	19	24
8536i	DOIGT D'INDEXAGE SANS TETE INOX M20 GOUPIL. ECROU	M20x1,5	10	M8	2,8	10	62	28	12	12	25	10	40	20	22	30
