Boutons d’indexage et poussoirs

Boutons et doigts d’indexage
Déclinaisons disponibles

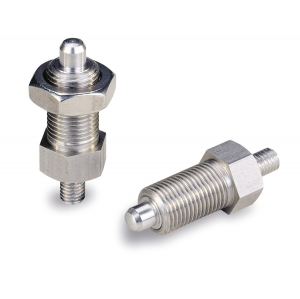

Bouton d'indexage

sans tête

Bouton d'indexage

sans tête et sans embase

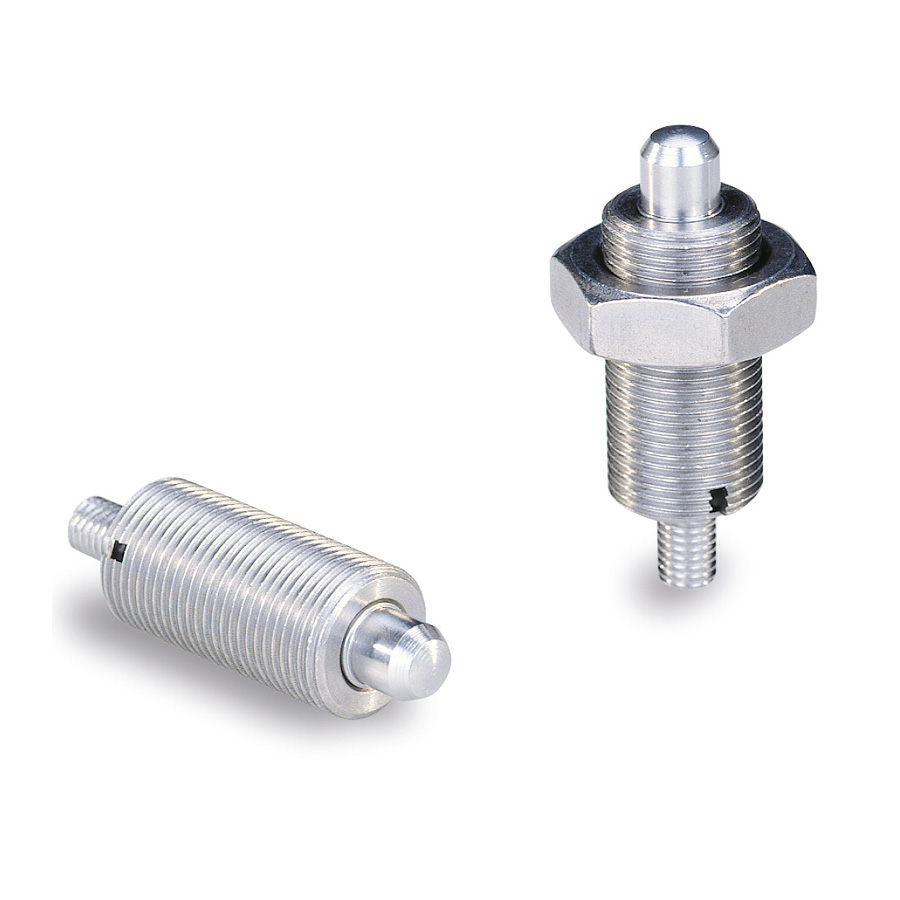

Boutons et doigts d’indexage : Bouton d'indexage sans tête et sans embase
  • Reach
  • Rohs
Visualisation 3D
Fiche technique
Ajouter aux favoris
Version acier : insert en acier classe de résistance 5.8, bruni. Doigt d’indexage trempé et rectifié. Version inox : insert en acier inoxydable 1.4305 (AISI 303). Doigt d’indexage en inox 1.4034, trempé.

VERSIONS DISPONIBLES

01 / Sans contre-écrou

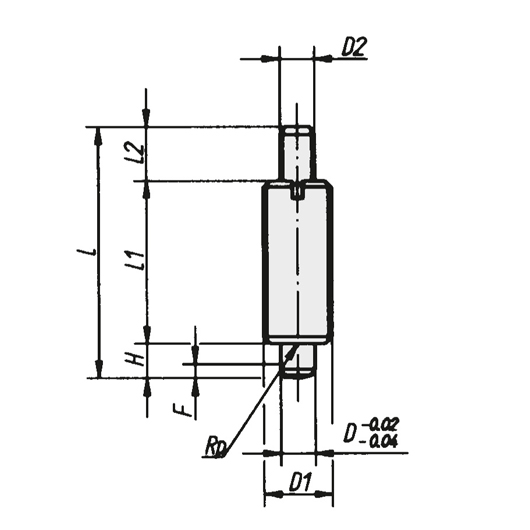

Schéma 1 + Bouton d'indexage sans tête et sans embase
REF DÉSIGNATION D1 D D2 Fx30 H L L1 L2 RES_FIN RES_INI SW 3D Devis
8553 DOIGT D'INDEXAGE SANS TETE ACIER M10 GOUPIL. M10x1,0 5 M4 1,3 5 37 24 8 12 5 17
8554 DOIGT D'INDEXAGE SANS TETE ACIER M12 GOUPIL. M12x1,5 6 M6 1,8 6 42 28 8 14 6 19
8555 DOIGT D'INDEXAGE SANS TETE ACIER M16 GOUPIL. M16x1,5 8 M8 2,3 8 56 36 12 35 15 24
8556 DOIGT D'INDEXAGE SANS TETE ACIER M20 GOUPIL. M20x1,5 10 M8 2,8 10 62 40 12 40 20 30
8553i DOIGT D'INDEXAGE SANS TETE INOX M10 GOUPIL. M10x1,0 5 M4 1,3 5 37 24 8 12 5 17
8554i DOIGT D'INDEXAGE SANS TETE INOX M12 GOUPIL. M12x1,5 6 M6 1,8 6 42 28 8 14 6 19
8555i DOIGT D'INDEXAGE SANS TETE INOX M16 GOUPIL. M16x1,5 8 M8 2,3 8 56 36 12 35 15 24
8556i DOIGT D'INDEXAGE SANS TETE INOX M20 GOUPIL. M20x1,5 10 M8 2,8 10 62 40 12 40 20 30

02 / Avec contre-écrou

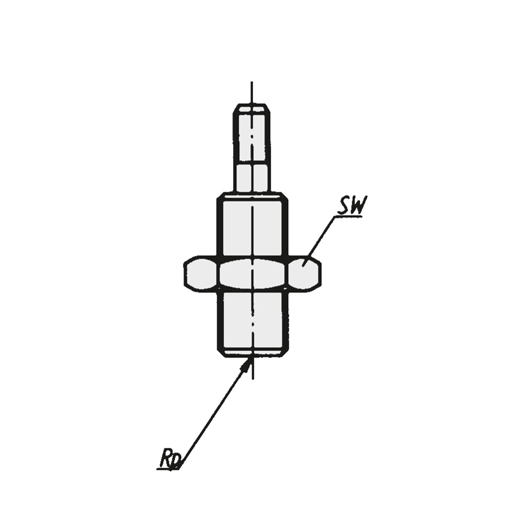

Schéma 2 + Bouton d'indexage sans tête et sans embase
REF DÉSIGNATION D1 D D2 Fx30 H L L1 L2 RES_FIN RES_INI SW 3D Devis
8557 DOIGT D'INDEXAGE SANS TETE ACIER M10 GOUPIL. ECROU M10x1,0 5 M4 1,3 5 37 24 8 12 5 17
8558 DOIGT D'INDEXAGE SANS TETE ACIER M12 GOUPIL. ECROU M12x1,5 6 M6 1,8 6 42 28 8 14 6 19
8559 DOIGT D'INDEXAGE SANS TETE ACIER M16 GOUPIL. ECROU M16x1,5 8 M8 2,3 8 56 36 12 35 15 24
8560 DOIGT D'INDEXAGE SANS TETE ACIER M20 GOUPIL. ECROU M20x1,5 10 M8 2,8 10 62 40 12 40 20 30
8557i DOIGT D'INDEXAGE SANS TETE INOX M10 GOUPIL. ECROU M10x1,0 5 M4 1,3 5 37 24 8 12 5 17
8558i DOIGT D'INDEXAGE SANS TETE INOX M12 GOUPIL. ECROU M12x1,5 6 M6 1,8 6 42 28 8 14 6 19
8559i DOIGT D'INDEXAGE SANS TETE INOX M16 GOUPIL. ECROU M16x1,5 8 M8 2,3 8 56 36 12 35 15 24
8560i DOIGT D'INDEXAGE SANS TETE INOX M20 GOUPIL. ECROU M20x1,5 10 M8 2,8 10 62 40 12 40 20 30
