Boutons d’indexage et poussoirs

Boutons et doigts d’indexage
Déclinaisons disponibles

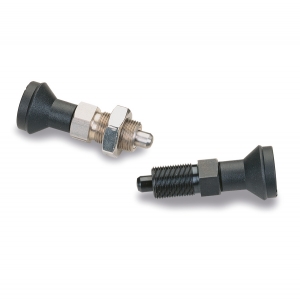

Bouton d'indexage

sans cran

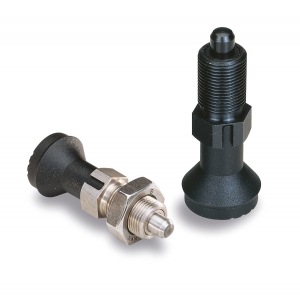

Bouton d'indexage

avec cran

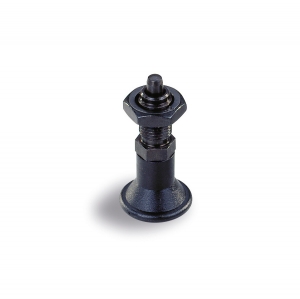

Bouton d'indexage

pour "très grande série"

Bouton d'indexage

sans embase

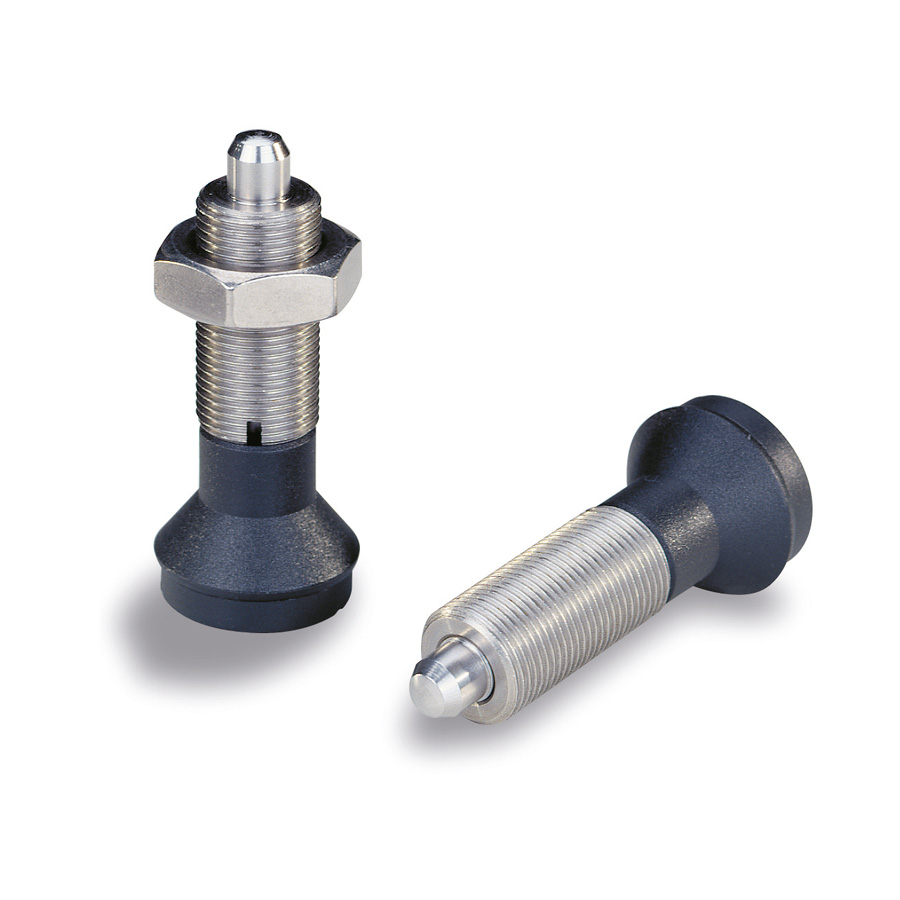

Boutons et doigts d’indexage : Bouton d'indexage sans embase
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
Visualisation 3D
Fiche technique
Ajouter aux favoris
Bouton en thermo-plastique noir. Version acier : insert en acier, classe de résistance 5.8, bruni. Doigt d’indexage trempé et rectifié. Version inox : insert en acier inoxydable 1.4305 (AISI 303). Doigt d’indexage en inox 1.4034 trempé.

VERSIONS DISPONIBLES

01 / Sans contre-écrou

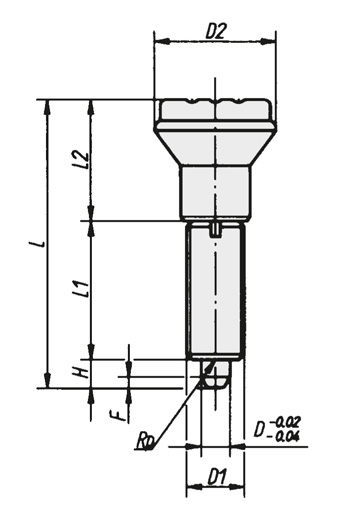

Schéma 1 + Bouton d'indexage sans embase
REF DÉSIGNATION D1 D D2 Fx30° H L L1 L2 RES_FIN RES_INI SW Poids (g) 3D Devis
8541 DOIGT D'INDEXAGE SANS EMBASE ACIER D.21 M10 M10x1,0 5 21 1,3 5 47 24 18 12 5 17 30
8542 DOIGT D'INDEXAGE SANS EMBASE ACIER D.25 M12 M12x1,5 6 25 1,8 6 56 28 22 14 6 19 45
8543 DOIGT D'INDEXAGE SANS EMBASE ACIER D.33 M16 M16x1,5 8 33 2,3 8 74 36 30 35 15 24 95
8544 DOIGT D'INDEXAGE SANS EMBASE ACIER D.33 M20 M20x1,5 10 33 2,8 10 80 40 30 40 20 30 165
8541i DOIGT D'INDEXAGE SANS EMBASE INOX D.21 M10 M10x1,0 5 21 1,3 5 47 24 18 12 5 17 30
8542i DOIGT D'INDEXAGE SANS EMBASE INOX D.25 M12 M12x1,5 6 25 1,8 6 56 28 22 14 6 19 45
8543i DOIGT D'INDEXAGE SANS EMBASE INOX D.33 M16 M16x1,5 8 33 2,3 8 74 36 30 35 15 24 95
8544i DOIGT D'INDEXAGE SANS EMBASE INOX D.33 M20 M20x1,5 10 33 2,8 10 80 40 30 40 20 30 165

02 / Avec contre-écrou

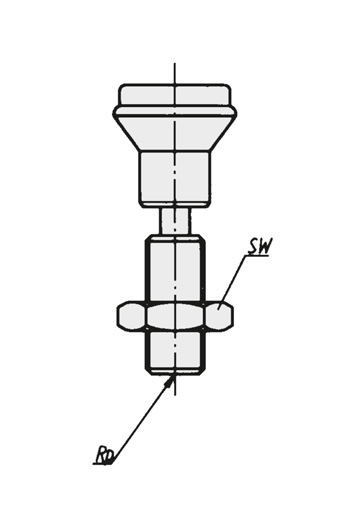

Schéma 2 + Bouton d'indexage sans embase
REF DÉSIGNATION D1 D D2 F H L L1 L2 RES_FIN RES_INI SW Poids (g) 3D Devis
8545 DOIGT D'INDEXAGE SANS EMBASE ACIER D.21 M10 ECROU M10x1,0 5 21 1,3 5 47 24 18 12 5 17 37
8546 DOIGT D'INDEXAGE SANS EMBASE ACIER D.25 M12 ECROU M12x1,5 6 25 1,8 6 56 28 22 14 6 19 54
8547 DOIGT D'INDEXAGE SANS EMBASE ACIER D.33 M16 ECROU M16x1,5 8 33 2,3 8 74 36 30 35 15 24 102
8548 DOIGT D'INDEXAGE SANS EMBASE ACIER D.33 M20 ECROU M20x1,5 10 33 2,8 10 80 40 30 40 20 30 175
8545i DOIGT D'INDEXAGE SANS EMBASE INOX D.21 M10 ECROU M10x1,0 5 21 1,3 5 47 24 18 12 5 17 37
8546i DOIGT D'INDEXAGE SANS EMBASE INOX D.25 M12 ECROU M12x1,5 6 25 1,8 6 56 28 22 14 6 19 54
8547i DOIGT D'INDEXAGE SANS EMBASE INOX D.33 M16 ECROU M16x1,5 8 33 2,3 8 74 36 30 35 15 24 102
8548i DOIGT D'INDEXAGE SANS EMBASE INOX D.33 M20 ECROU M20x1,5 10 33 2,8 10 80 40 30 40 20 30 175
