Bouton d'indexage

avec cran

Bouton d'indexage

pour "très grande série"

Bouton d'indexage

sans embase

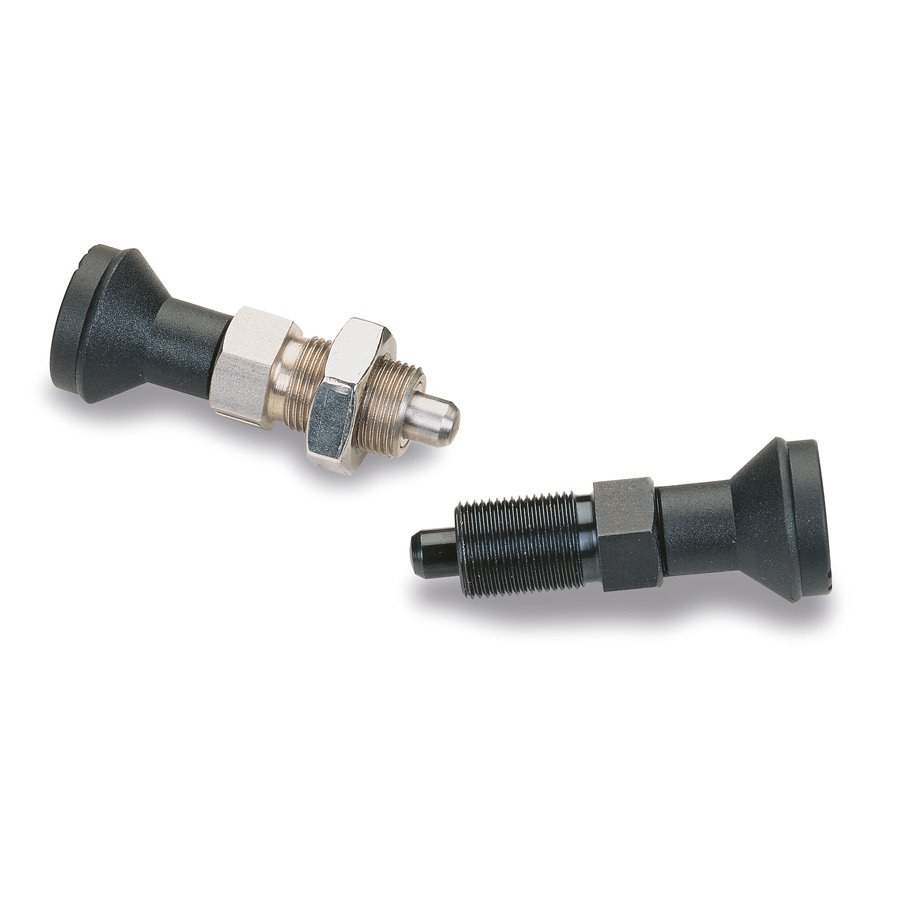

Bouton d'indexage

sans cran

135° Celsius
-40° Celsius

Visualisation 3D

Fiche technique

Ajouter aux favoris

Bouton en polyamide noir. Version acier : insert en acier bruni à tête surdimensionnée haute résistance. Doigt d’indexage trempé et rectifié. Version inox : insert en acier inoxydable 1.4305 (AISI 303). Doigt d’indexage trempé en inox 1.4034. Résistance au cisaillement : 1021N (M10x1,0) 1470N (M12x1,5) 2614N (M16x1,5) 2810N (M20x1,5).

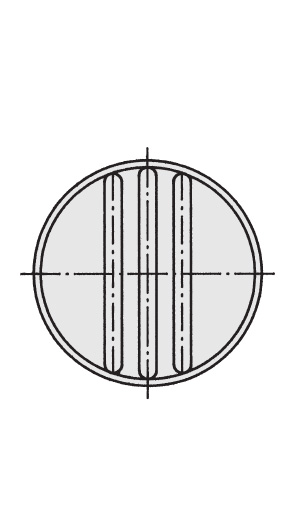

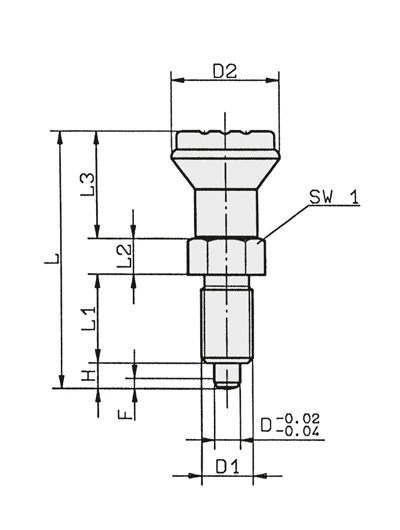

01 / Sans contre-écrou

REF	DÉSIGNATION	D1	D	D2	Fx30°	H	L	L1	L2	L3	SW1	Poids (g)
8430	BOUTON D'INDEXAGE ACIER D.21 M10*1	10	5	21	1,3	5	47	17	7	18	13	30
8431	BOUTON D'INDEXAGE ACIER D.25 M12*1,5	12	6	25	1,8	6	56	20	8	22	14	45
8432	BOUTON D'INDEXAGE ACIER D.33 M16*1,5	16	8	33	2,3	8	74	26	10	30	19	95
8433	BOUTON D'INDEXAGE ACIER D.33 M20*1,5	20	10	33	2,8	10	80	28	12	30	22	165
8430i	BOUTON D'INDEXAGE INOX D.21 M10*1	10	5	21	1,3	5	47	17	7	18	13	30
8431i	BOUTON D'INDEXAGE INOX D.25 M12*1,5	12	6	25	1,8	6	56	20	8	22	14	45
8432i	BOUTON D'INDEXAGE INOX D.33 M16*1,5	16	8	33	2,3	8	74	26	10	30	19	95
8433i	BOUTON D'INDEXAGE INOX D.33 M20*1,5	20	10	33	2,8	10	80	28	12	30	22	165

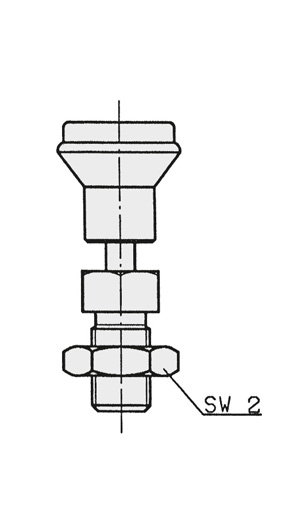

02 / Avec contre-écrou

REF	DÉSIGNATION	D1	D	D2	H	L	L1	L2	SW1	SW2	Poids (g)
8420	BOUTON D'INDEXAGE ACIER D.21 M10*1 ECROU	M10x1,0	5	21	5	47	17	7	13	17	30
8421	BOUTON D'INDEXAGE ACIER D.25 M12*1,5 ECROU	M12x1,5	6	25	6	56	20	8	14	19	45
8422	BOUTON D'INDEXAGE ACIER D.33 M16*1,5 ECROU	M16x1,5	8	33	8	74	26	10	19	24	95
8423	BOUTON D'INDEXAGE ACIER D.33 M20*1,5 ECROU	M20x1,5	10	33	10	80	28	12	22	30	165
8420i	BOUTON D'INDEXAGE INOX D.21 M10*1 ECROU	M10x1,0	5	21	5	47	17	7	13	17	30
8421i	BOUTON D'INDEXAGE INOX D.25 M12*1,5 ECROU	M12x1,5	6	25	6	56	20	8	14	19	45
8422i	BOUTON D'INDEXAGE INOX D.33 M16*1,5 ECROU	M16x1,5	8	33	8	74	26	10	19	24	95
8423i	BOUTON D'INDEXAGE INOX D.33 M20*1,5 ECROU	M20x1,5	10	33	10	80	28	12	22	30	165
