Sauterelle verticale

à broche fixe série lourde

Sauterelles à levier vertical : Sauterelle verticale
à broche fixe série lourde
  • Reach
  • Rohs

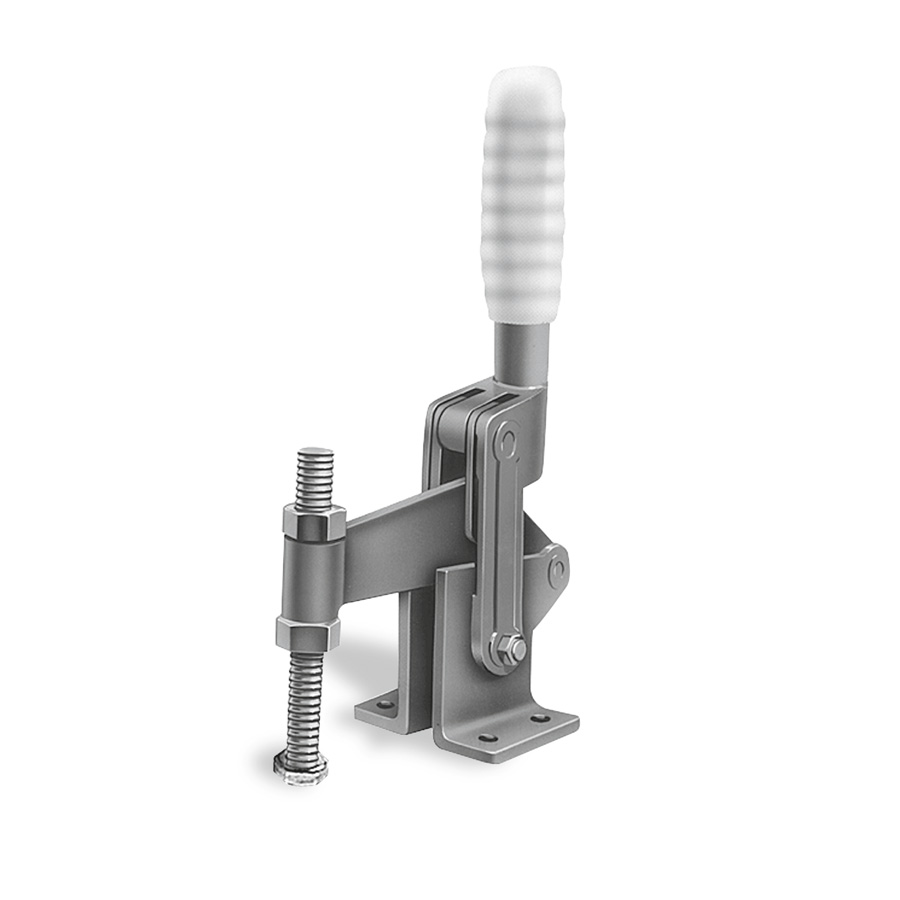

Sauterelle brunie avec levier en acier moulé. Les axes trempés sont en rotation dans des bagues trempées ou directement dans des alésages tolérancés. Le guide du bras de serrage ajustable permet de compenser les signes d'usure dans le guidage latéral. Sauterelle avec poignée souple et cannelée, résistante aux huiles. Sauterelle livrée avec vis et écrous.

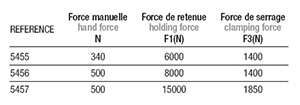

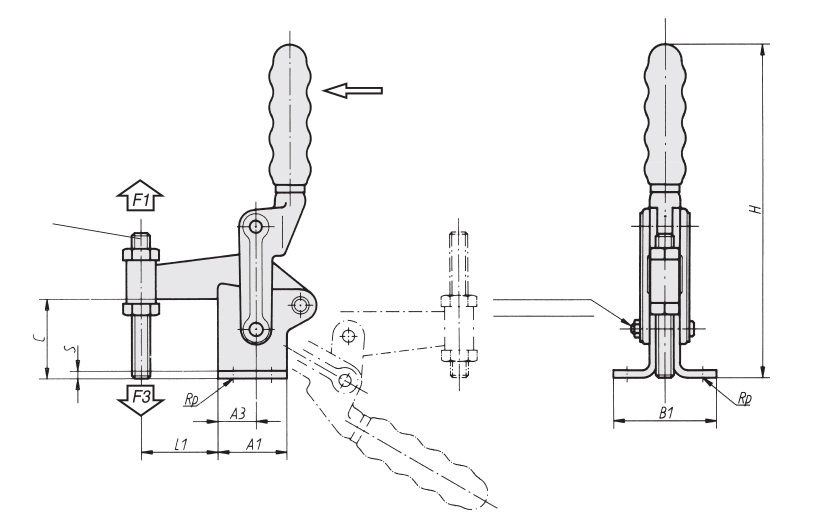

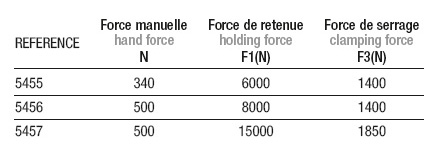

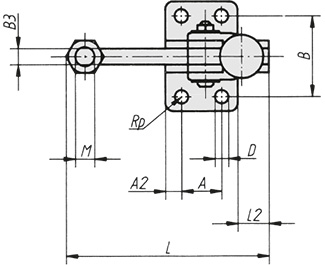

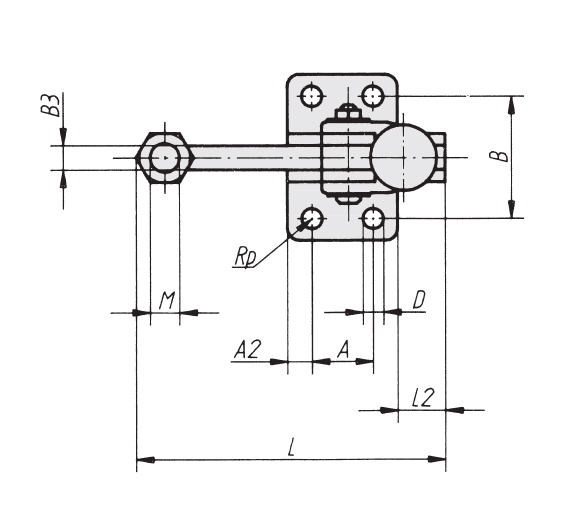

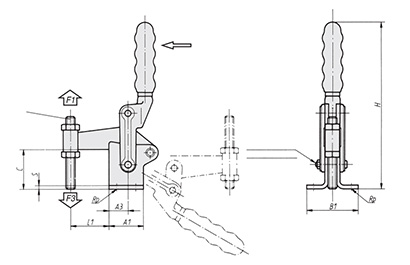

REF DÉSIGNATION M A A1 A2 A3 B B1 B3 C D F1 F3 H L L1 L2 N 3D Devis
5455 SAUTERELLE A LEVIER VERTI. ACIER7000N BROCHE FIXE M12x100 25 45 10 25 50 67 10 48 8,3 6000 1400 215 124 50 20 340
5456 SAUTERELLE A LEVIER VERTI. ACIER12000N BROCHE FIXE M12x100 30 50 10 25 60 88 12 58 8,3 8000 1400 250 144 60 24 500
5457 SAUTERELLE A LEVIER VERTI. ACIER24000N BROCHE FIXE M16x150 40 63 12 40 75 105 16 70 10,3 15000 1850 295 188 75 35 500
