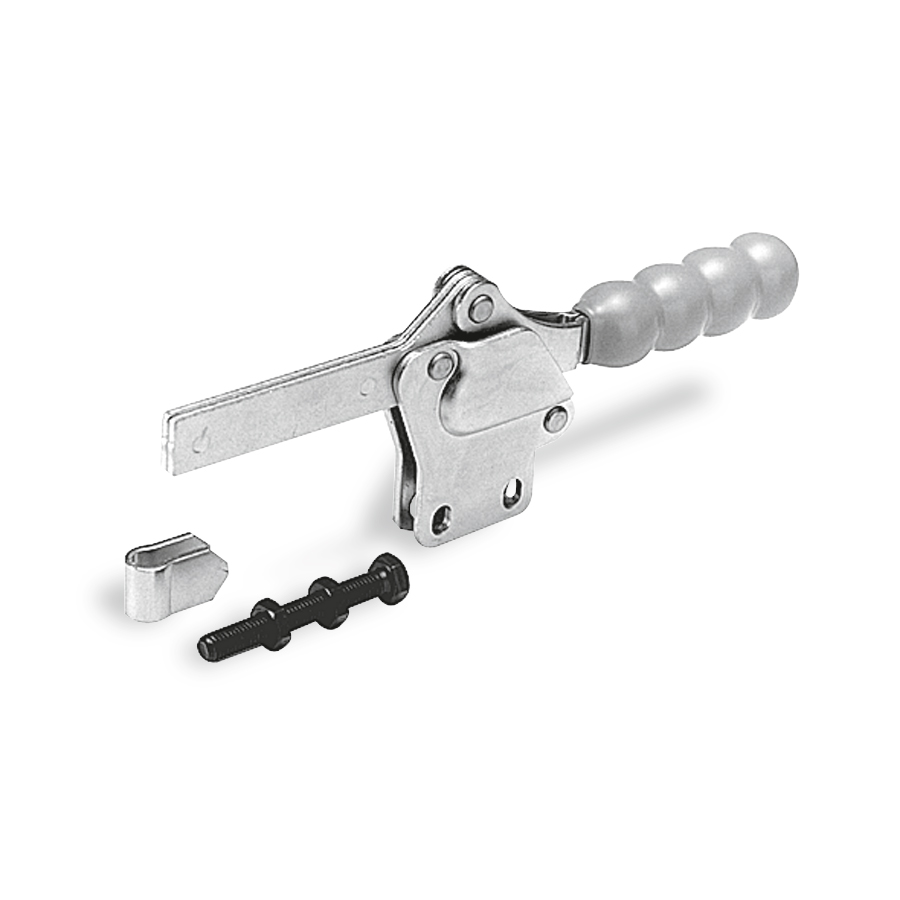

Sauterelle horizontale
à pied droit et bras plein

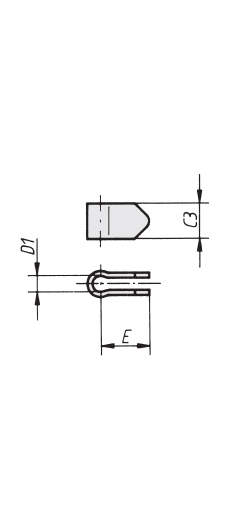

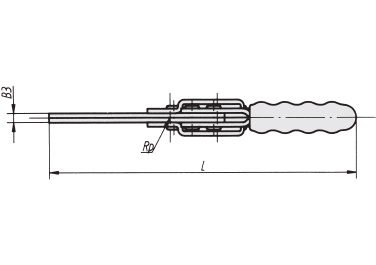

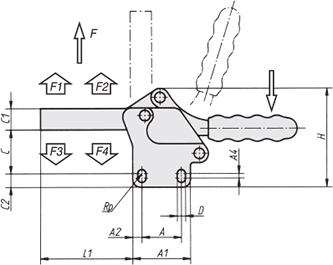

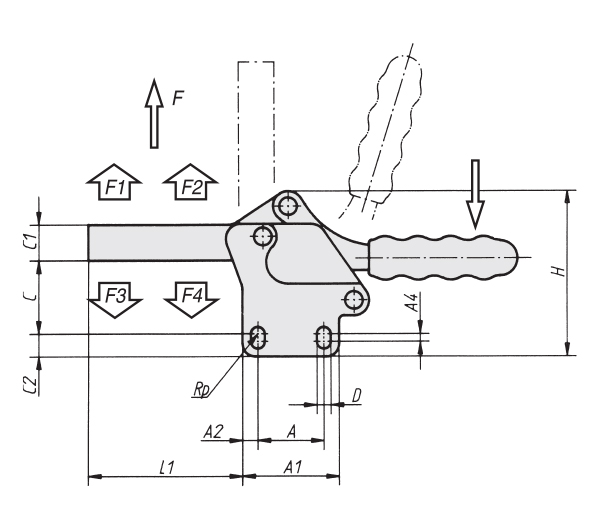

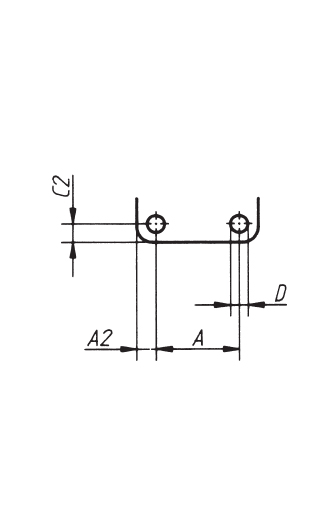

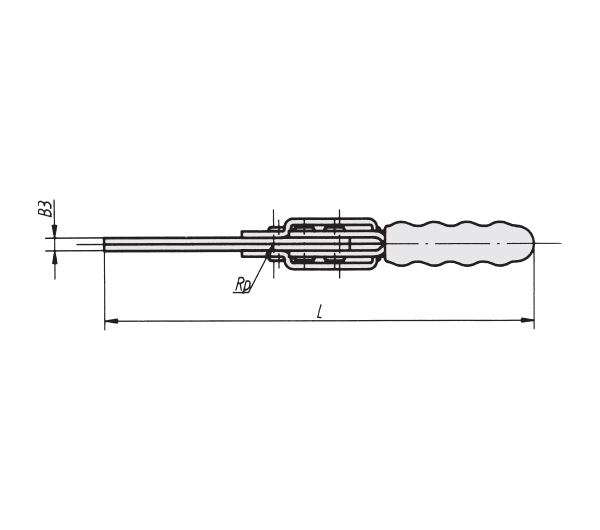

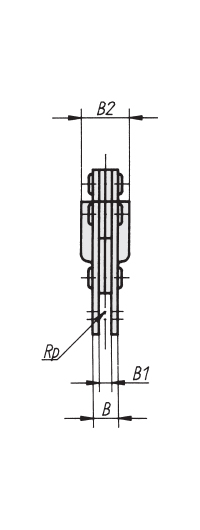

| REF | DÉSIGNATION | A | A1 | A2 | A4 | B | B1 | B2 | B3 | C | C1 | C2 | C3 | D | D1 | E | F | H | L | L1 | vis | 3D | Devis |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5996 | SAUTERELLE A LEVIER HORIZ. ACIER 2500N BROCHE PL. | 26 | 42 | 8 | 2,6 | 12 | 6 | 23 | 6 | 39 | 17,5 | 10 | 17,5 | 6,6 | 8,3 | 24 | 2500 | 82 | 226 | 82 | M8x60 | ||
| 5997 | SAUTERELLE A LEVIER HORIZ. ACIER 3500N BROCHE PL. | 41,2 | 59 | 9 | 2 | 16 | 8 | 30 | 8 | 54 | 23 | 10 | 22 | 8,7 | 10,3 | 30 | 3500 | 108 | 280 | 109 | M10x80 | ||
| 5998 | SAUTERELLE A LEVIER HORIZ. ACIER 4500N BROCHE PL. | 41,2 | 66 | 13 | 0 | 20 | 10 | 38 | 10 | 66 | 26 | 13 | 26 | 8,7 | 12,3 | 32 | 4500 | 130 | 310 | 130 | M12x100 |
