Sauterelle à tige et console

Sauterelle à tige

Visualisation 3D

Fiche technique

Ajouter aux favoris

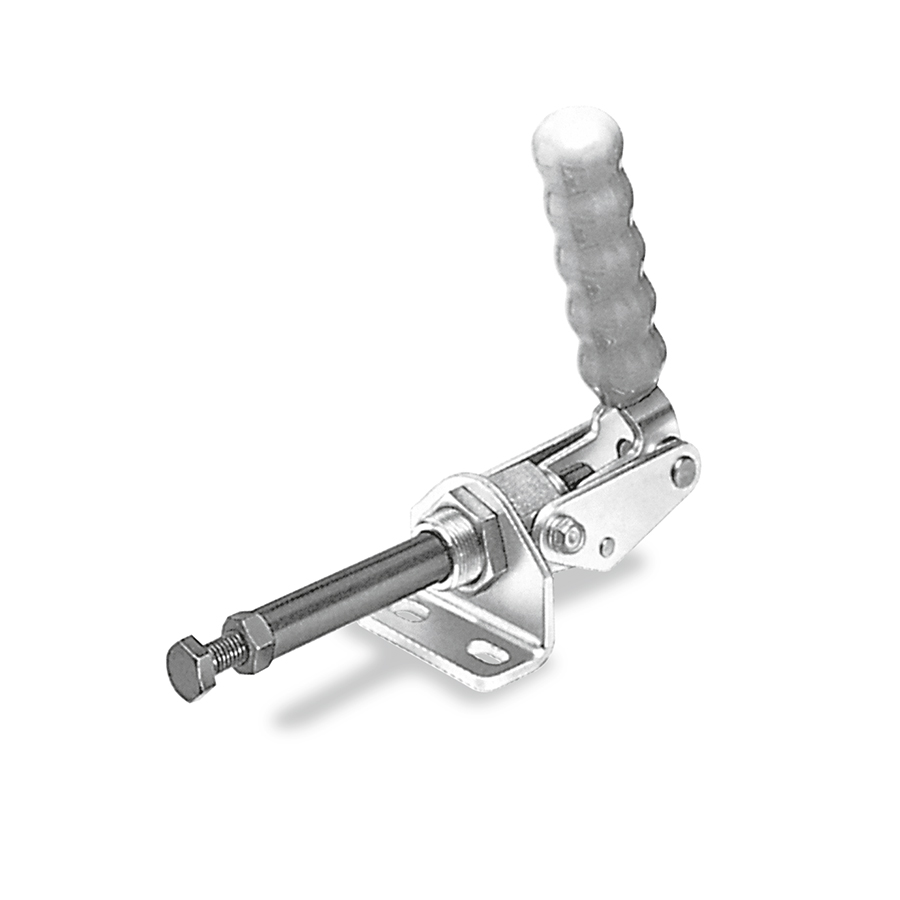

Sauterelle en acier galvanisé ou en acier inox AISI 304. Console livrée uniquement avec la version acier. Tige de poussée et vis de poussée phosphatées. Poignée en matière plastique résistante aux huiles. La sauterelle est verrouillée en position ouverte ou fermée. L'écrou de fixation joint permet de monter les sauterelles dans chaque position désirée.

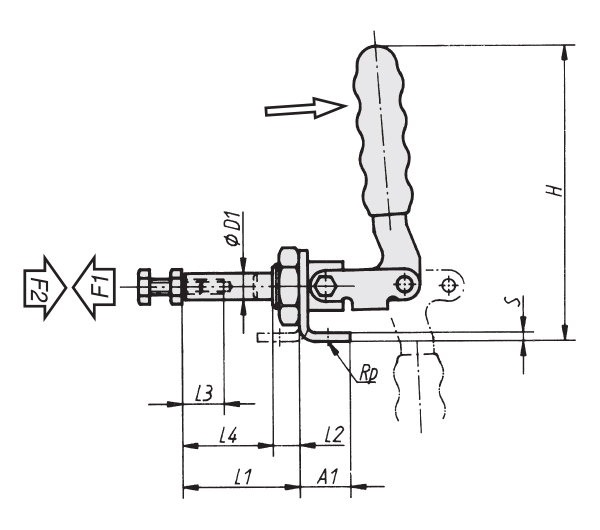

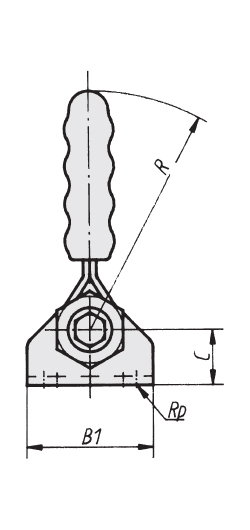

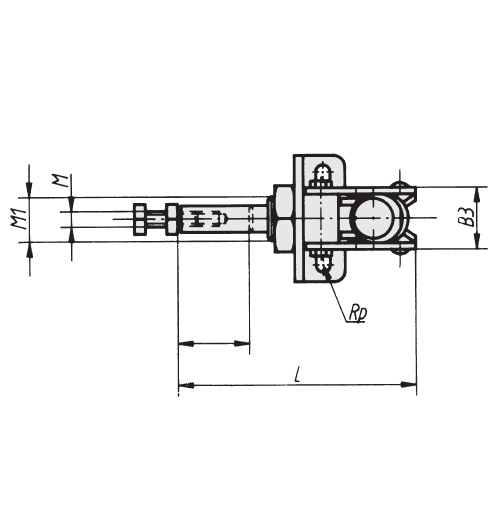

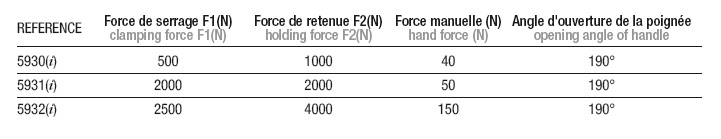

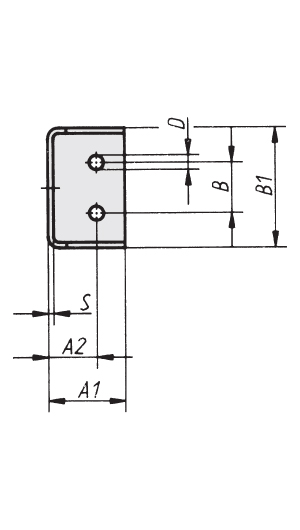

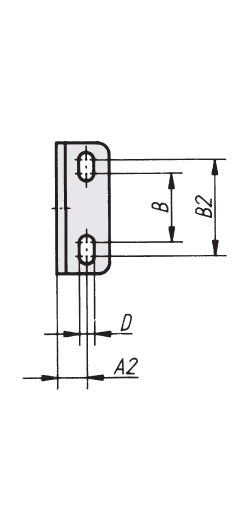

REF	DÉSIGNATION	M	A1	A2	ANG1L	B	B1	B2	B3	C	COURSE	D	D1	F1	F2	H	L	L1	N	R	M1
5930	SAUTERELLE A TIGE ACIER 1000N CONSOLE	M6x25	30	13,5	190	18	44	0	25	26	21	5,2	10	500	1000	96	68	33	40	68	M16x1,5
5931	SAUTERELLE A TIGE ACIER 2000N CONSOLE	M8x40	23	13	190	30	57	42	30	25	41	6,5	12	2000	2000	137	110	54	50	112	M20x1,5
5932	SAUTERELLE A TIGE ACIER 4000N CONSOLE	M10x50	30	18	190	30	64	45	42	30	68	8,5	16	2500	4000	150	175	88	150	120	M24x1,5
5930i	SAUTERELLE A TIGE INOX 1000N	M6x25	30	13,5	190	18	44	0	25	26	21	5,2	10	500	1000	96	68	33	40	68	M16x1,5
5931i	SAUTERELLE A TIGE INOX 2000N	M8x40	23	13	190	30	57	42	30	25	41	6,5	12	2000	2000	137	110	54	50	112	M20x1,5
5932i	SAUTERELLE A TIGE INOX 4000N	M10x50	30	18	190	30	64	45	42	30	68	8,5	16	2500	4000	150	175	88	150	120	M24x1,5
