Sauterelle à tige sans console

Sauterelles à tige : Sauterelle à tige sans console
  • Reach
  • Rohs

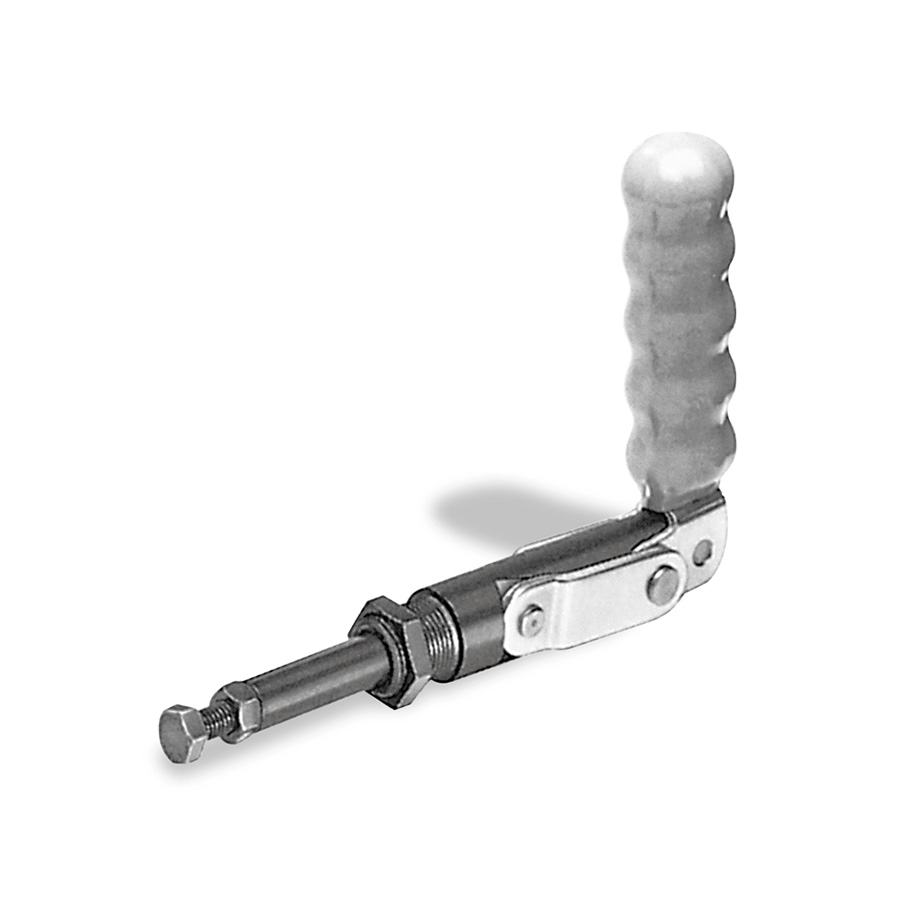

Sauterelle en acier galvanisé. Tige de poussée, corps de guidage et vis de poussée phosphatés. Poignée en matière plastique résistante aux huiles. La sauterelle est verrouillée en position ouverte ou fermée. L'écrou de fixation joint permet de monter les sauterelles dans chaque position désirée.

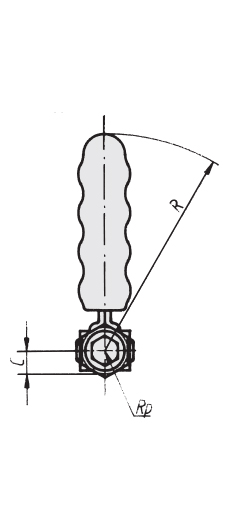

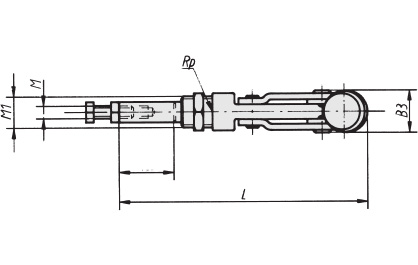

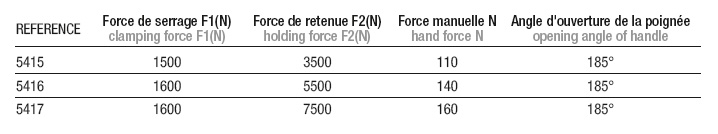

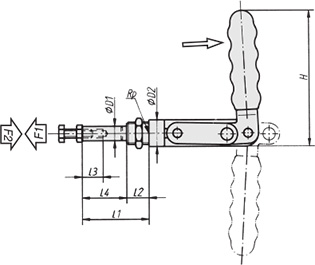

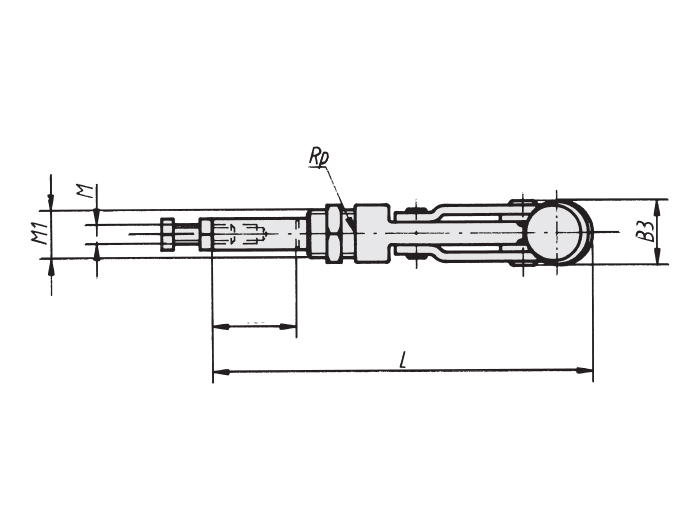

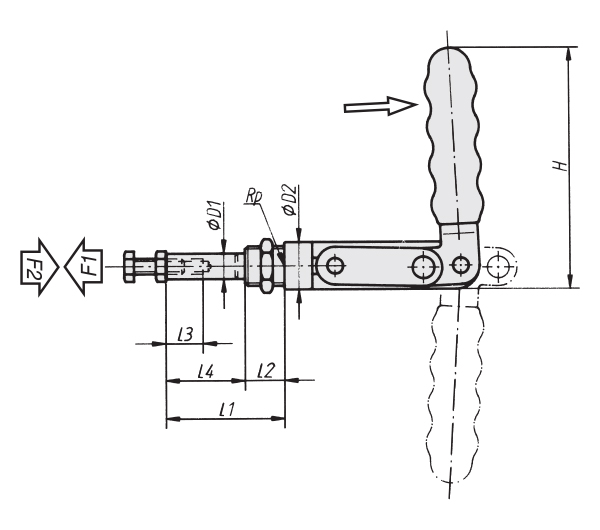

REF DÉSIGNATION M ANG1L B3 C COURSE D1 D2 F1 F2 H L L1 L2 L3 L4 N R M1 3D Devis
5415 SAUTERELLE A TIGE ACIER 3500N M6x25 185 23 9,5 25 10 19 1500 3500 106,5 123 49 16 18 33 110 97 M16x1,5
5416 SAUTERELLE A TIGE ACIER 5500N M8x40 185 27 12 38 13 24 1600 5500 130 162 60 20 30 40 140 118 M20x1,5
5417 SAUTERELLE A TIGE ACIER 7500N M10x50 185 35 14,25 66 16 28,5 1600 7500 149,3 238 93 23 40 70 160 135 M24x1,5
