Poignée CE

en acier

Poignées et manettes indexables, débrayables : Poignée CE en acier
  • Reach
  • Rohs
Visualisation 3D
Fiche technique
Ajouter aux favoris

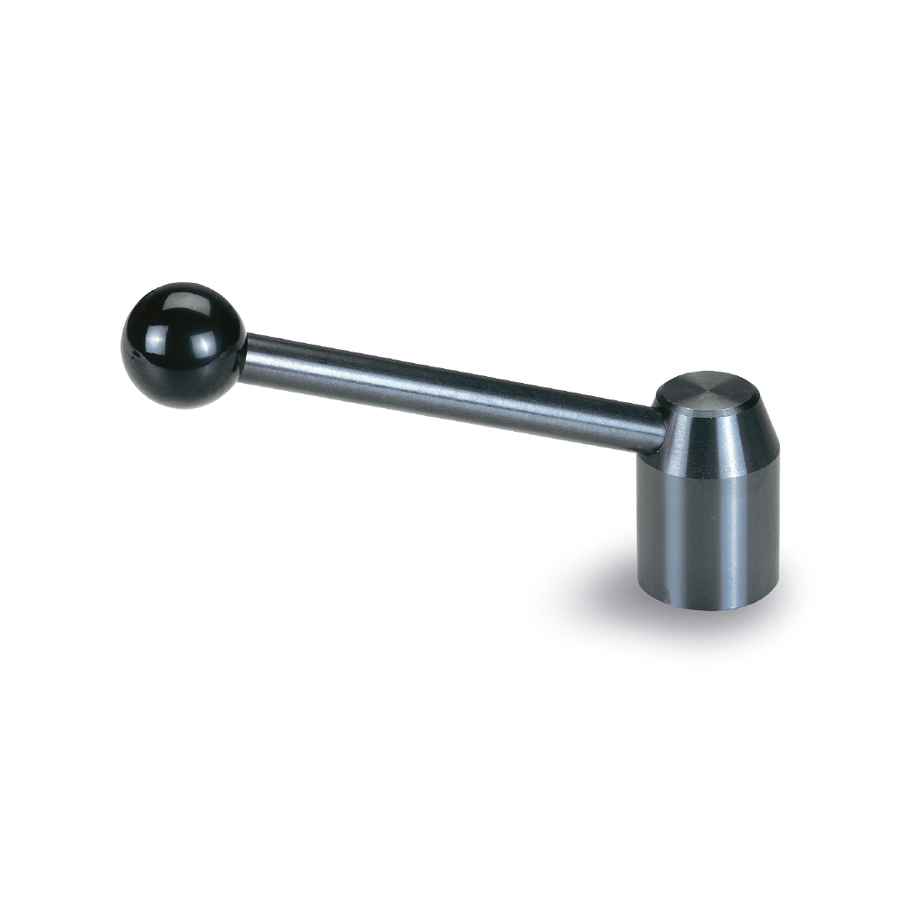

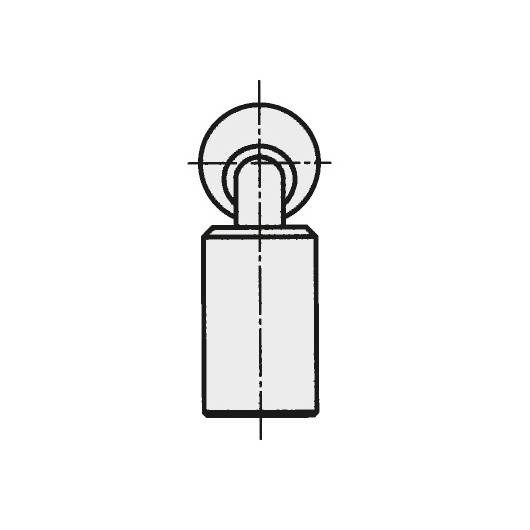

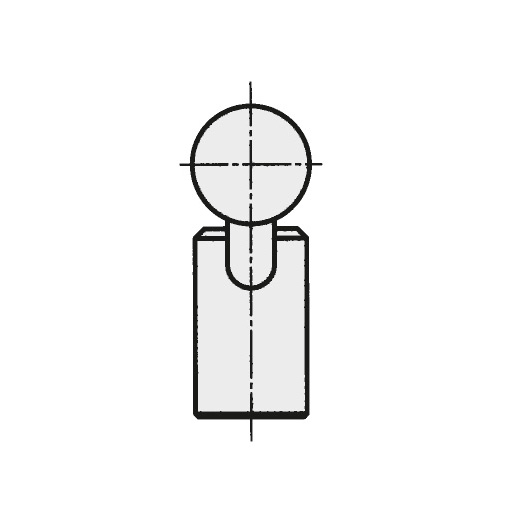

Poignée usinée en acier bruni de décolletage, 9S Mn Pb 28 K1, de classe 5.8, assortie d’une boule en plastique thermodur. Nouveau design (02/2015), voir dessin ci-dessous.

VERSIONS DISPONIBLES

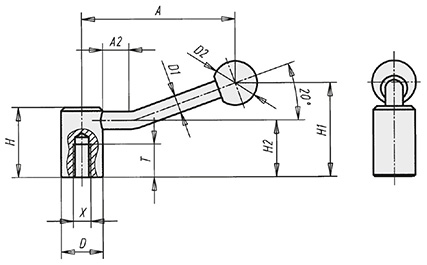

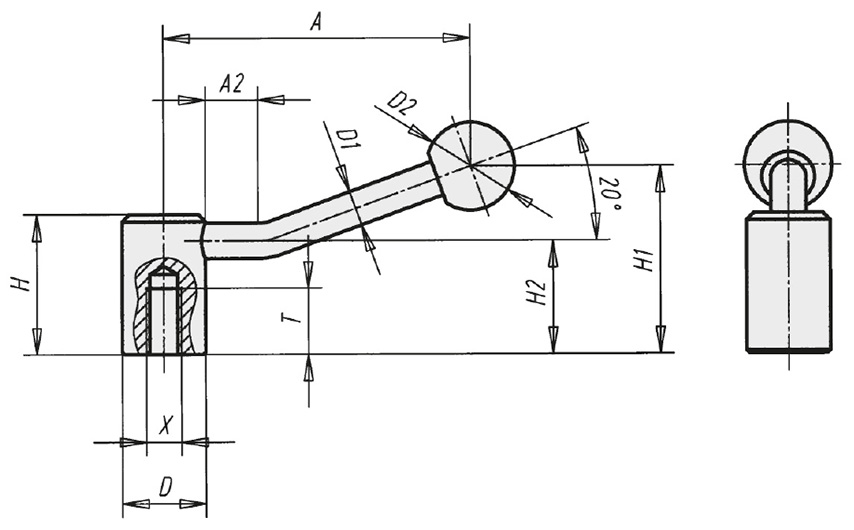

01 / trou fileté

REF DÉSIGNATION A T D D1 D2 H H1 T1 X Poids (g) 3D Devis
7178 POIGNEE CE ACIER L.84 M8 81 18 24 10 25 40 60 22 M8 170
8121 POIGNEE CE ACIER L.84 M10 81 19 24 10 25 40 60 22 M10 170
8122 POIGNEE CE ACIER L.100 M12 99 20 28 11 30 46 71 25 M12 260
8123 POIGNEE CE ACIER L.121 M16 118 23 33 12 32 52 82 28 M16 380
8124 POIGNEE CE ACIER L.123 M20 136 26 41 14 37 61 94 32 M20 660

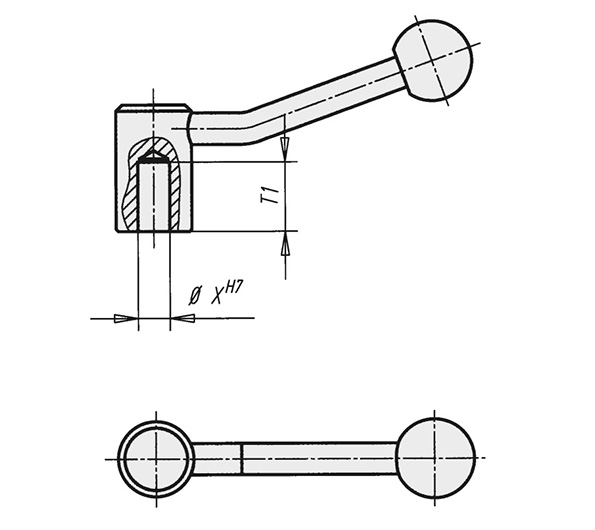

02 / Trou lisse

REF DÉSIGNATION A T D D2 H H1 T1 X Poids (g) 3D Devis
7180 POIGNEE CE ACIER L.84 TROU 8 81 18 24 25 40 60 22 8 170
8131 POIGNEE CE ACIER L.84 TROU 10 81 19 24 25 40 60 22 10 170
8132 POIGNEE CE ACIER L.100 TROU 12 99 20 28 30 46 71 25 12 260
7181 POIGNEE CE ACIER L.100 TROU 14 99 20 28 30 46 71 25 12 260
8133 POIGNEE CE ACIER L.121 TROU 16 118 23 33 32 52 82 28 16 380
7182 POIGNEE CE ACIER L.121 TROU 18 118 23 33 32 52 82 28 16 380
8134 POIGNEE CE ACIER L.123 TROU 20 136 26 41 37 61 94 32 20 660
