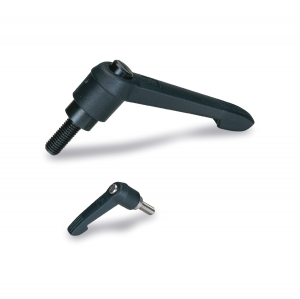

Manette indexable

avec insert fileté en plastique composite

Manette indexable

«très grande série» en plastique composite

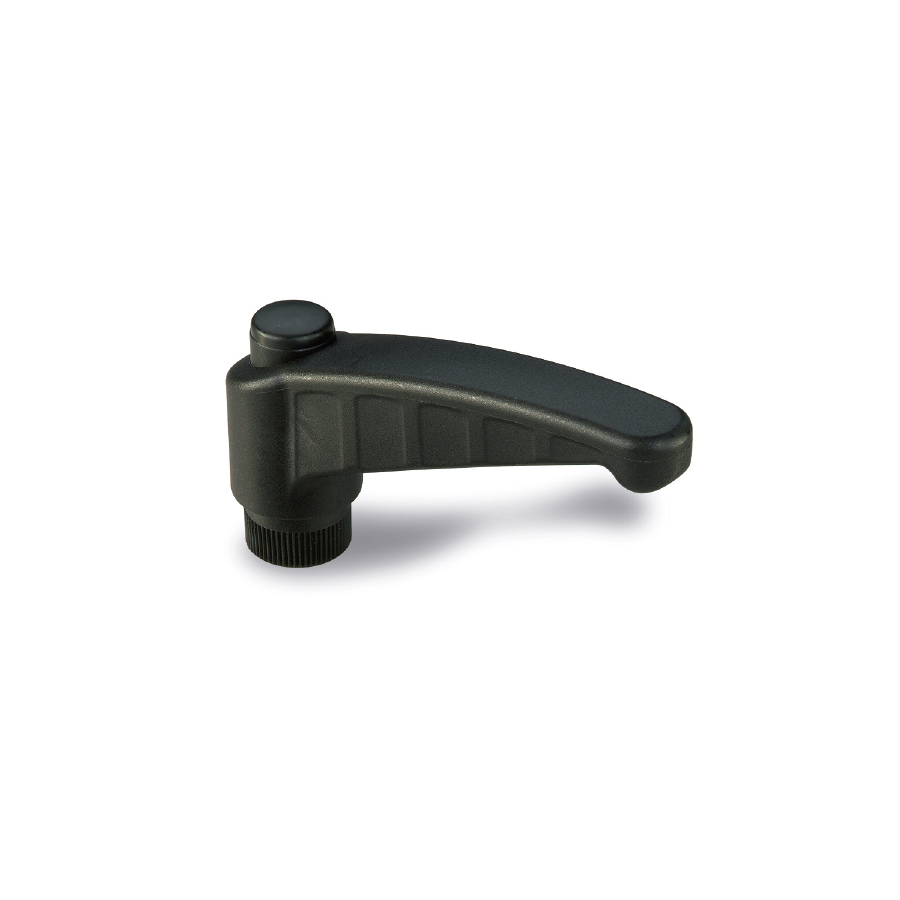

Poignées et manettes indexables, débrayables : Manette indexable  «très grande série» en plastique composite
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
Visualisation 3D
Fiche technique
Ajouter aux favoris
Manette en polyamide noir renforcé de fibres de verre, excellente résistance aux chocs. Utilisation de — 50° à + 130° Celsius. Tige en acier zingué et insert en laiton.

VERSIONS DISPONIBLES

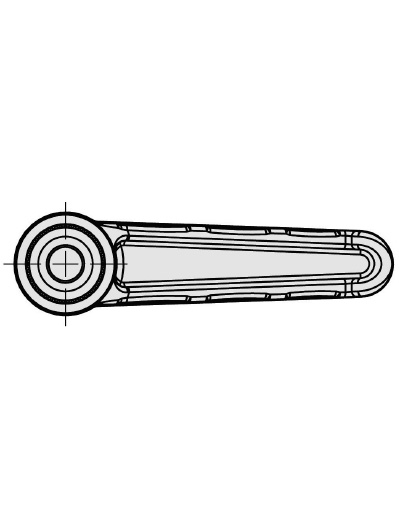

Schéma 1 + Manette indexable  «très grande série» en plastique composite

01 / Insert fileté

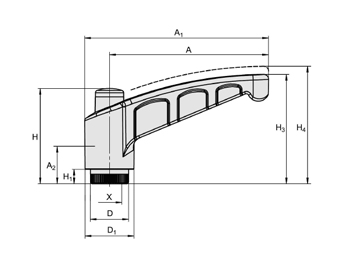

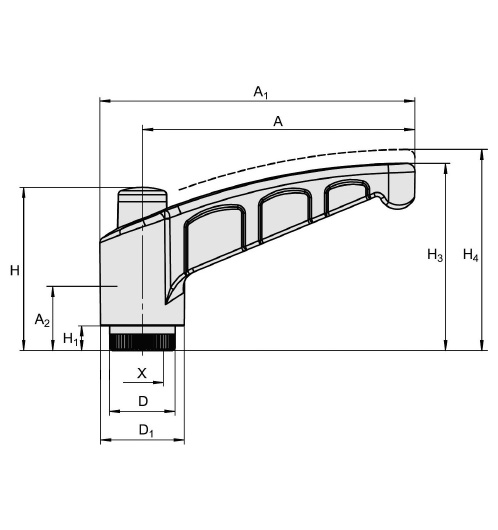

Schéma 2 + Manette indexable  «très grande série» en plastique composite
REF DÉSIGNATION A X A1 A2 B D D1 H H1 H2 H3 H4 3D Devis
6060 MANETTE INDEXABLE POLYA. L.45 INS LAITON M5 45 M5 52,5 7,5 8 12 15 29 4 15 34 37
6061 MANETTE INDEXABLE POLYA. L.45 INS LAITON M6 45 M6 52,5 9 8 12 15 29 4 15 34 37
6063 MANETTE INDEXABLE POLYA. L.65 INS LAITON M8 65 M8 75 15 9 16 20 36 6 18 45 48
6064 MANETTE INDEXABLE POLYA. L.80 INS LAITON M8 80 M8 91,5 14 11 19 23 46 12 24 56 59
6070 MANETTE INDEXABLE POLYA. L.80 INS LAITON M10 80 M10 91,5 18 11 19 23 46 12 24 56 59

02 / Tige filetée

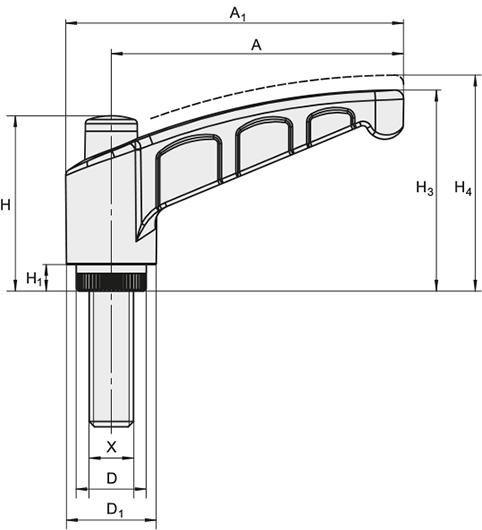

Schéma 3 + Manette indexable  «très grande série» en plastique composite
REF DÉSIGNATION A X A1 B D D1 H H1 H3 H4 3D Devis
605220 MANETTE INDEXABLE POLYA. L.45 TIGE ACIER M6*20 45 M6 52,5 8 12 15 29 4 34 37
605225 MANETTE INDEXABLE POLYA. L.45 TIGE ACIER M6*25 45 M6 52,5 8 12 15 29 4 34 37
605420 MANETTE INDEXABLE POLYA. L.65 TIGE ACIER M8*20 65 M8 75 9 16 20 36 6 45 48
605425 MANETTE INDEXABLE POLYA. L.65 TIGE ACIER M8*25 65 M8 75 9 16 20 36 6 45 48
605430 MANETTE INDEXABLE POLYA. L.65 TIGE ACIER M8*30 65 M8 75 9 16 20 36 6 45 48
605620 MANETTE INDEXABLE POLYA. L.80 TIGE ACIER M10*20 80 M10 91,5 11 19 23 46 12 56 59
605625 MANETTE INDEXABLE POLYA. L.80 TIGE ACIER M10*25 80 M10 91,5 11 19 23 46 12 56 59
605630 MANETTE INDEXABLE POLYA. L.80 TIGE ACIER M10*30 80 M10 91,5 11 19 23 46 12 56 59
