Poignées et boutons de serrage

Poignées et manettes indexables, débrayables

Manette indexable de sécurité

en acier

Poignées et manettes indexables, débrayables : Manette indexable de sécurité en acier
  • Reach
  • Rohs
Visualisation 3D
Fiche technique
Ajouter aux favoris

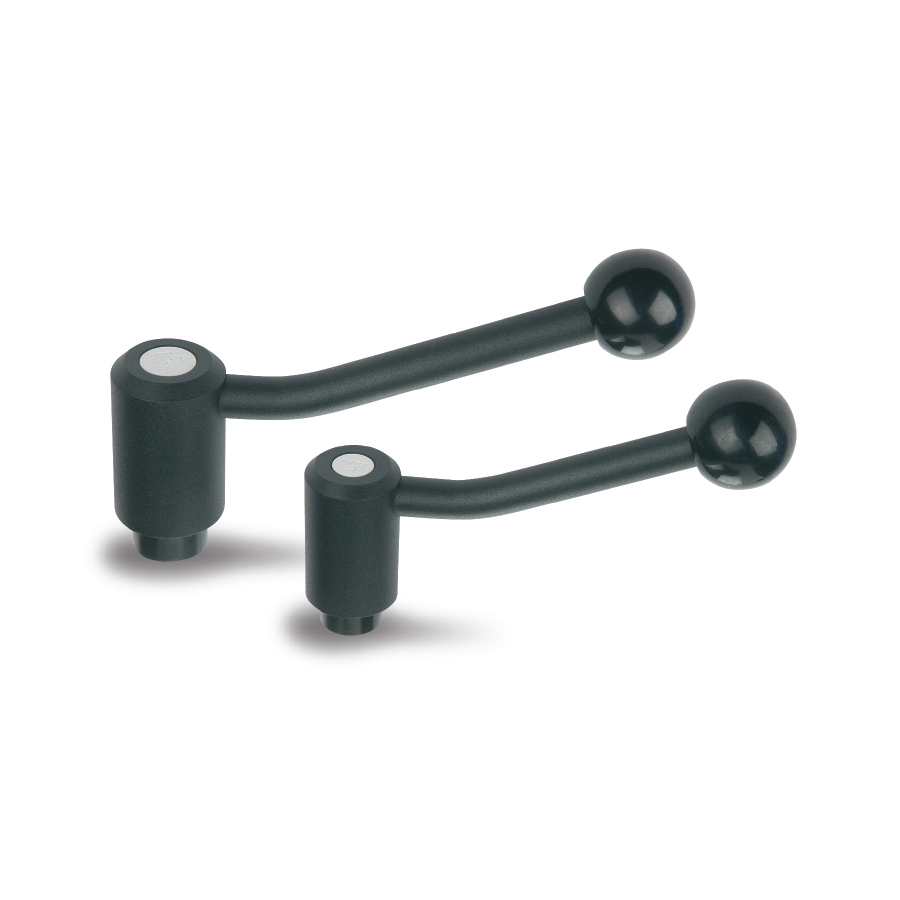

Manette en acier, traitement bruni, classe de résistance 5.8. Boule en matière plastique noire. Pour des opérations de serrage et de desserrage, pousser sur l'outil de serrage jusqu'à ce que la denture soit enclenchée. Le verrouillage est immédiatement relâché avec pression de ressort (la poignée peut alors être tournée librement).

VERSIONS DISPONIBLES

01 / taraudage intérieur

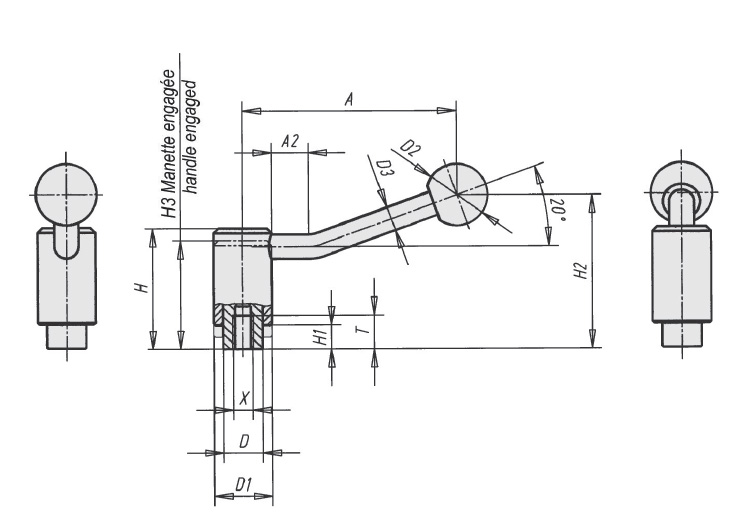

Schéma 1 + Manette indexable de sécurité en acier
REF DÉSIGNATION A X D D1 D2 D3 H4 H1 H2 Nombre de dents T Poids (g) 3D Devis
8769 POIGNEE INDEXABLE SECURITE ACIER L.88 M8 20 81 M8 17 24 25 10 49 9 69 28 23 160
8770 POIGNEE INDEXABLE SECURITE ACIER L.88 M10 20 81 M10 17 24 25 10 49 9 69 28 23 160
8771 POIGNEE INDEXABLE SECURITE ACIER L.106 M10 20 99 M10 20 28 30 11 57 11 82 30 26 250
8772 POIGNEE INDEXABLE SECURITE ACIER L.106 M12 20 99 M12 20 28 30 11 57 11 82 30 26 250
8773 POIGNEE INDEXABLE SECURITE ACIER L.128 M12 20 118 M12 24 33 32 12 64 12 94 35 30 370
8774 POIGNEE INDEXABLE SECURITE ACIER L.128 M16 20 118 M16 24 33 32 12 64 12 94 35 30 370

02 / Tige filetée

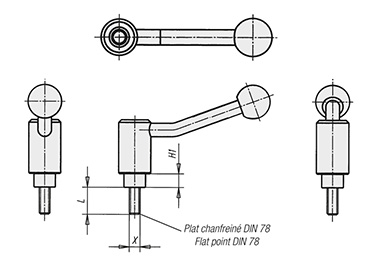

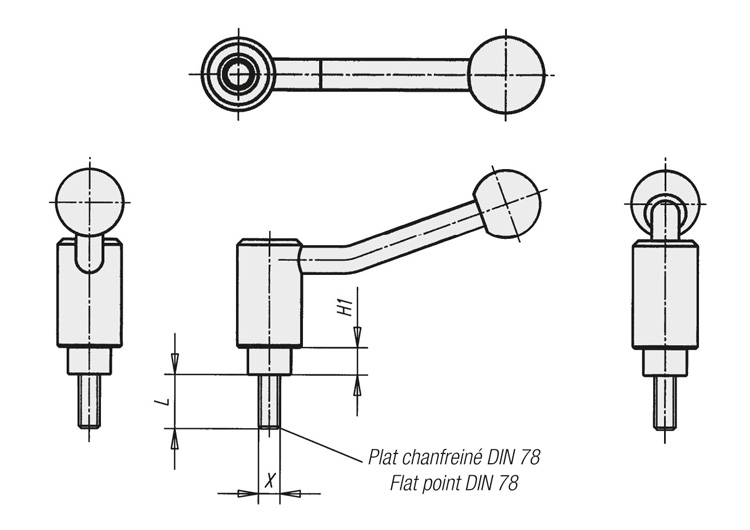

Schéma 2 + Manette indexable de sécurité en acier
REF DÉSIGNATION A X D2 D3 H1 H3 H2 3D Devis
877520 POIGNEE INDEXABLE SECURITE ACIER L.88 M8*20 20 81 8 25 10 9 44 69
877525 POIGNEE INDEXABLE SECURITE ACIER L.88 M8*25 20 81 8 25 10 9 44 69
877530 POIGNEE INDEXABLE SECURITE ACIER L.88 M8*30 20 81 8 25 10 9 44 69
877540 POIGNEE INDEXABLE SECURITE ACIER L.88 M8*40 20 81 8 25 10 9 44 69
877550 POIGNEE INDEXABLE SECURITE ACIER L.88 M8*50 20 81 8 25 10 9 44 69
877560 POIGNEE INDEXABLE SECURITE ACIER L.88 M8*60 20 81 8 25 10 9 44 69
877620 POIGNEE INDEXABLE SECURITE ACIER L.88 M10*20 20 81 10 25 10 9 44 69
877625 POIGNEE INDEXABLE SECURITE ACIER L.88 M10*25 20 81 10 25 10 9 44 69
877630 POIGNEE INDEXABLE SECURITE ACIER L.88 M10*30 20 81 10 25 10 9 44 69
877640 POIGNEE INDEXABLE SECURITE ACIER L.88 M10*40 20 81 10 25 10 9 44 69
877650 POIGNEE INDEXABLE SECURITE ACIER L.88 M10*50 20 81 10 25 10 9 44 69
877660 POIGNEE INDEXABLE SECURITE ACIER L.88 M10*60 20 81 10 25 10 9 44 69
877720 POIGNEE INDEXABLE SECURITE ACIER L.88 M12*20 20 81 12 25 10 9 44 69
877725 POIGNEE INDEXABLE SECURITE ACIER L.88 M12*25 20 81 12 25 10 9 44 69
877730 POIGNEE INDEXABLE SECURITE ACIER L.88 M12*30 20 81 12 25 10 9 44 69
877740 POIGNEE INDEXABLE SECURITE ACIER L.88 M12*40 20 81 12 25 10 9 44 69
877750 POIGNEE INDEXABLE SECURITE ACIER L.88 M12*50 20 81 12 25 10 9 44 69
877760 POIGNEE INDEXABLE SECURITE ACIER L.88 M12*60 20 99 12 30 11 11 51 82
877820 POIGNEE INDEXABLE SECURITE ACIER L.106 M12*20 20 99 12 30 11 11 51 82
877825 POIGNEE INDEXABLE SECURITE ACIER L.106 M12*25 20 99 12 30 11 11 51 82
877830 POIGNEE INDEXABLE SECURITE ACIER L.106 M12*30 20 99 12 30 11 11 51 82
877840 POIGNEE INDEXABLE SECURITE ACIER L.106 M12*40 20 99 12 30 11 11 51 82
877850 POIGNEE INDEXABLE SECURITE ACIER L.106 M12*50 20 99 12 30 11 11 51 82
877860 POIGNEE INDEXABLE SECURITE ACIER L.106 M12*60 20 118 12 32 12 12 57 94
877925 POIGNEE INDEXABLE SECURITE ACIER L.128 M12*25 20 118 12 32 12 12 57 94
877930 POIGNEE INDEXABLE SECURITE ACIER L.128 M12*30 20 118 12 32 12 12 57 94
877940 POIGNEE INDEXABLE SECURITE ACIER L.128 M12*40 20 118 12 32 12 12 57 94
877950 POIGNEE INDEXABLE SECURITE ACIER L.128 M12*50 20 118 12 32 12 12 57 94
877960 POIGNEE INDEXABLE SECURITE ACIER L.128 M12*60 20 118 12 32 12 12 57 94
878025 POIGNEE INDEXABLE SECURITE ACIER L.128 M16*25 20 118 16 32 12 12 57 94
878030 POIGNEE INDEXABLE SECURITE ACIER L.128 M16*30 20 118 16 32 12 12 57 94
878040 POIGNEE INDEXABLE SECURITE ACIER L.128 M16*40 20 118 16 32 12 12 57 94
878050 POIGNEE INDEXABLE SECURITE ACIER L.128 M16*50 20 118 16 32 12 12 57 94
878060 POIGNEE INDEXABLE SECURITE ACIER L.128 M16*60 20 118 16 32 12 12 57 94
