Poignées et boutons de serrage

Poignées et manettes indexables, débrayables

Manette fixe

en plastique composite

Poignées et manettes indexables, débrayables : Manette fixe en plastique composite
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
Visualisation 3D
Fiche technique
Ajouter aux favoris

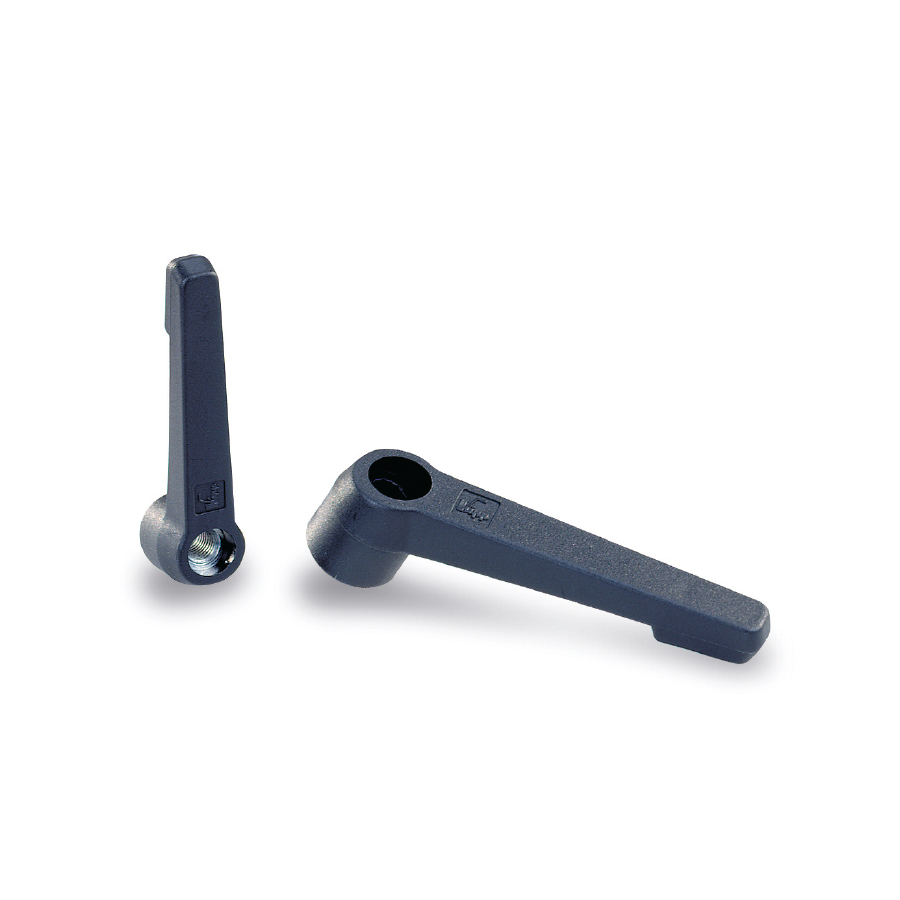

Manette en polyamide noir renforcé de fibres de verre, excellente résistance aux chocs. Utilisation de — 50° à + 130° Celsius, excellente résistance aux produits chimiques, aux intempéries et aux lubrifiants chauds. Insert et tige en acier zingué.

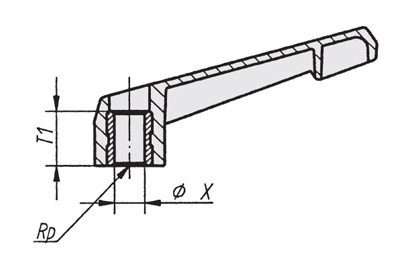

Schéma 1 + Manette fixe en plastique composite

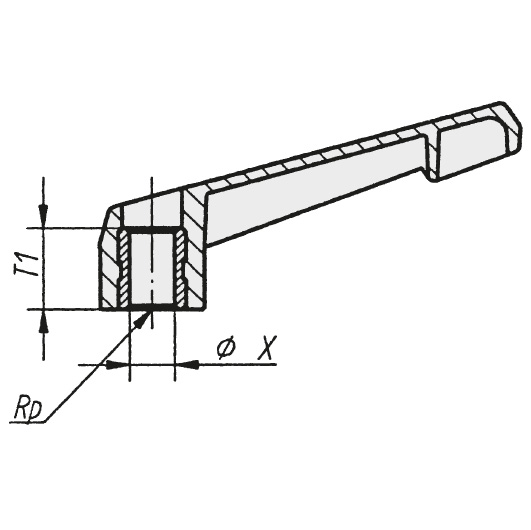

01 / Alésage lisse

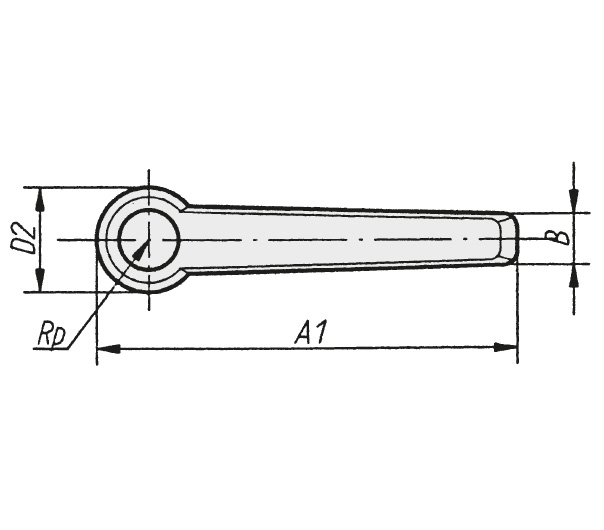

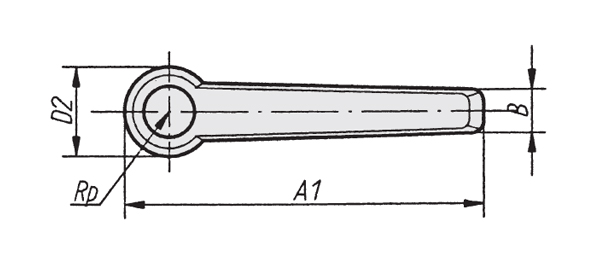

Schéma 2 + Manette fixe en plastique composite
REF DÉSIGNATION A XH9 A1 D2 T1 3D Devis
7706 MANETTE FIXE POLYA. L.40 INS DEBOU. ACIER TROU 6 40 6 47 14 10
7708 MANETTE FIXE POLYA. L.65 INS DEBOU. ACIER TROU 8 65 8 75 18,5 14
7710 MANETTE FIXE POLYA. L.80 INS DEBOU. ACIER TROU 10 80 10 91 22 14
7712 MANETTE FIXE POLYA. L.95 INS DEBOU. ACIER TROU 12 95 12 108 26 18
7716 MANETTE FIXE POLYA. L.110 INS DEBOU. ACIER TROU 16 110 14 126 31 18

02 / Insert fileté

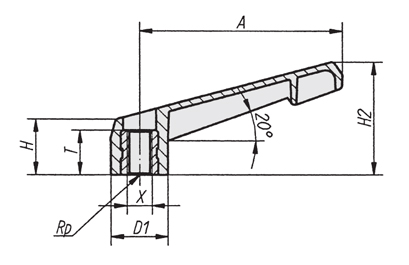

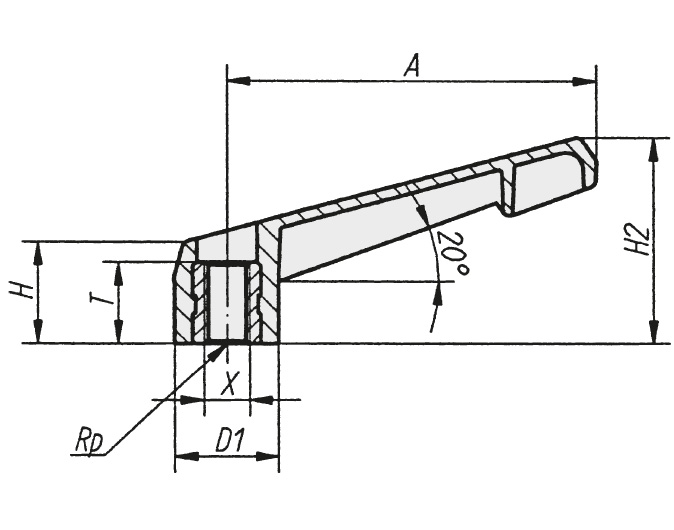

Schéma 3 + Manette fixe en plastique composite
REF DÉSIGNATION A X A1 B D1 D2 H H1 H2 T 3D Devis
7604 MANETTE FIXE POLYA. L.40 INS DEBOU. ACIER M4 40 M4 47 8 13,8 14 17 11 27 10
7605 MANETTE FIXE POLYA. L.40 INS DEBOU. ACIER M5 40 M5 47 8 13,8 14 17 11 27 10
7606 MANETTE FIXE POLYA. L.40 INS DEBOU. ACIER M6 40 M6 47 8 13,8 14 17 11 27 10
7608 MANETTE FIXE POLYA. L.65 INS DEBOU. ACIER M8 65 M8 75 9 18,3 18,5 18 11 36,5 14
7610 MANETTE FIXE POLYA. L.80 INS DEBOU. ACIER M10 80 M10 91 11 21,8 22 22 14 45 18
7612 MANETTE FIXE POLYA. L.95 INS DEBOU. ACIER M12 95 M12 108 13 25,8 26 26 17 54 18
7616 MANETTE FIXE POLYA. L.110 INS DEBOU. ACIER M16 110 M16 126 16 30,8 31 31 21 63 18

03 / Tige filetée

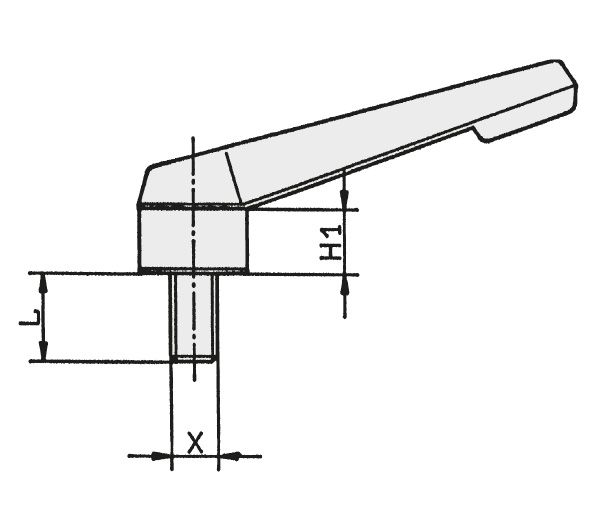

Schéma 4 + Manette fixe en plastique composite
REF DÉSIGNATION A X A1 B H1 3D Devis
960520 MANETTE FIXE POLYA. L.40 TIGE ACIER M5*20 40 M5 47 8 11
960620 MANETTE FIXE POLYA. L.40 TIGE ACIER M6*20 40 M6 47 8 11
960815 MANETTE FIXE POLYA. L.65 TIGE ACIER M8*15 65 M8 75 9 11
960820 MANETTE FIXE POLYA. L.65 TIGE ACIER M8*20 65 M8 75 9 11
960830 MANETTE FIXE POLYA. L.65 TIGE ACIER M8*30 65 M8 75 9 11
961030 MANETTE FIXE POLYA. L.80 TIGE ACIER M10*30 80 M10 91 11 14
961230 MANETTE FIXE POLYA. L.95 TIGE ACIER M12*30 95 M12 108 13 17
961640 MANETTE FIXE POLYA. L.110 TIGE ACIER M16*40 110 M16 126 16 21

04 / Carré matière

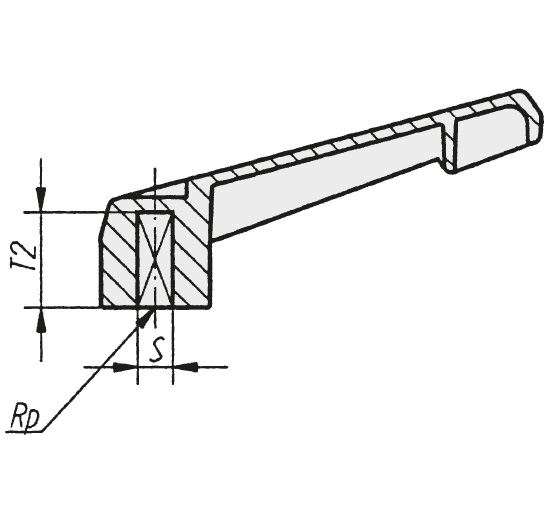

Schéma 5 + Manette fixe en plastique composite
REF DÉSIGNATION A SH11 A1 B D1 D2 H H1 H2 T2 3D Devis
7805 MANETTE FIXE POLYA. L.40 CARRE 5 40 5 47 8 13,8 14 17 11 27 13
7806 MANETTE FIXE POLYA. L.65 CARRE 6 65 6 75 9 18,3 18,5 18 11 36,5 16
7808 MANETTE FIXE POLYA. L.80 CARRE 8 80 8 91 11 21,8 22 22 14 45 18
7810 MANETTE FIXE POLYA. L.95 CARRE 10 95 10 108 13 25,8 26 26 17 54 20
7812 MANETTE FIXE POLYA. L.110 CARRE 12 110 12 126 16 30,8 31 31 21 63 26
