Poignées et manettes indexables, débrayables : Levier à serrage rapide en plastique composite
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
Visualisation 3D
Fiche technique
Ajouter aux favoris

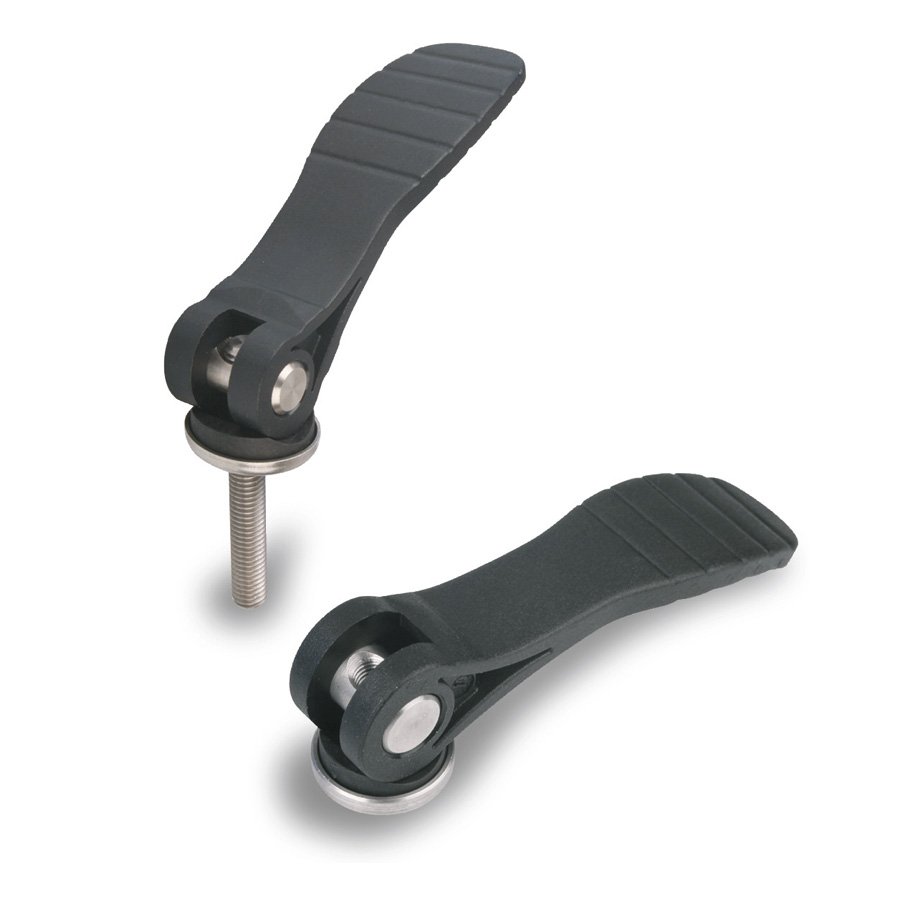

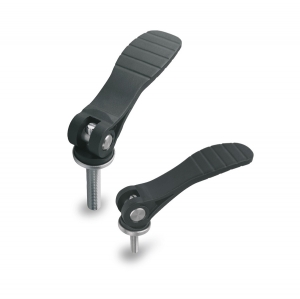

Levier en polyamide renforcé de fibres de verre, noir, avec broche en acier inoxydable. Tige et rondelle  en acier zingué ou inoxydable AISI 303.

VERSIONS DISPONIBLES

01 / Taraudage intérieur

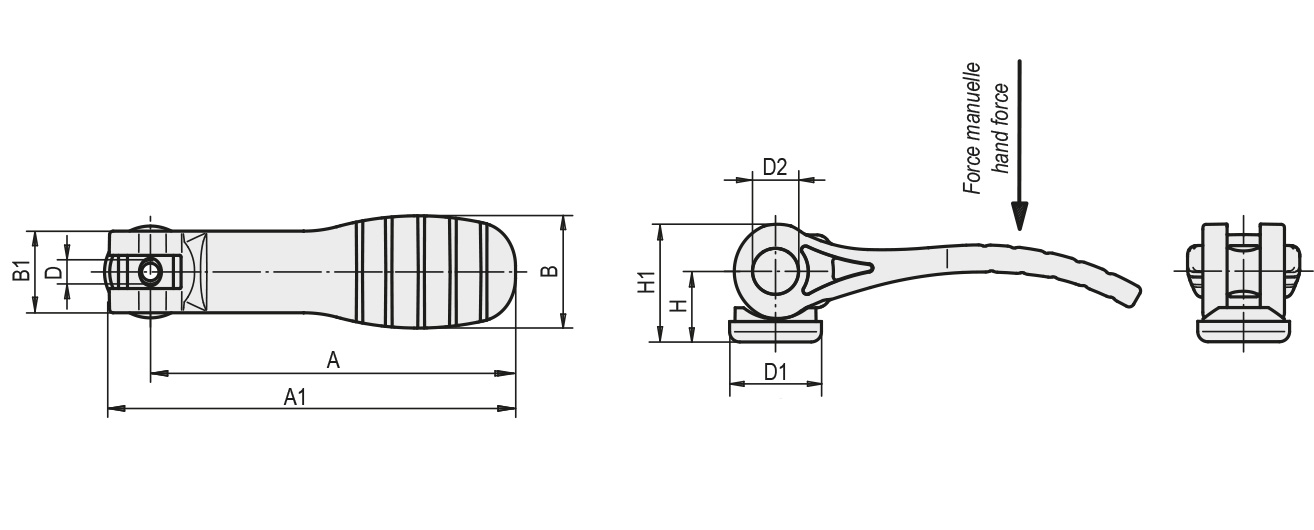

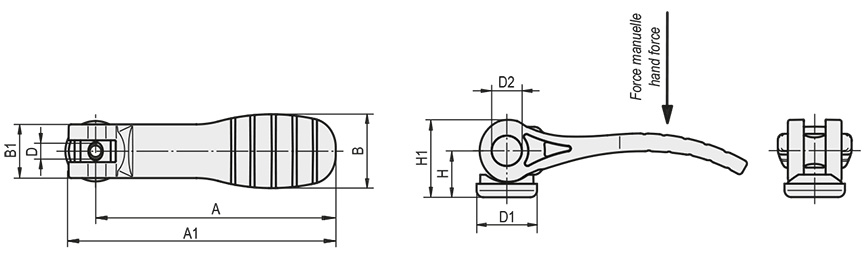

Schéma 1 + Levier à serrage rapide en plastique composite
REF DÉSIGNATION D D1 A A1 B B1 COURSE D2 F_MANUELLE F_SERRAGE H H1 3D Devis
8061 LEVIER POLYA. L.71.5 INS ACIER M5 M5 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4
8062 LEVIER POLYA. L.71.5 INS ACIER M6 M6 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4
8063 LEVIER POLYA. L.99.9 INS ACIER M8 M8 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7
8061i LEVIER POLYA. L.71.5 INS INOX M5 M5 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4
8062i LEVIER POLYA. L.71.5 INS INOX M6 M6 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4
8063i LEVIER POLYA. L.99.9 INS INOX M8 M8 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7

02 / Tige filetée

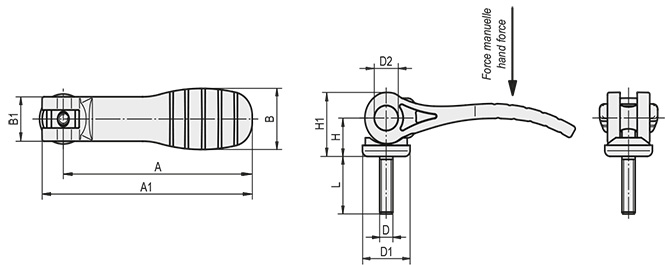

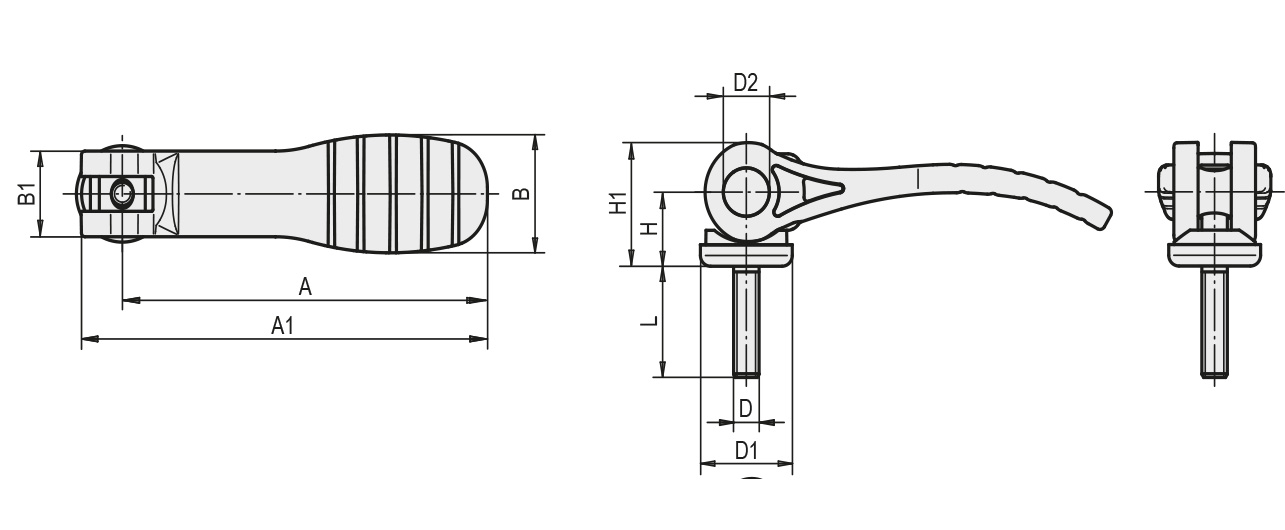

Schéma 2 + Levier à serrage rapide en plastique composite
REF DÉSIGNATION D D1 A A1 B2 B1 COURSE D2 F_MANUELLE F_SERRAGE H H1 L 3D Devis
806520 LEVIER POLYA. L.71.5 TIGE ACIER M5*20 M5 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 20
806530 LEVIER POLYA. L.71.5 TIGE ACIER M5*30 M5 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 30
806540 LEVIER POLYA. L.71.5 TIGE ACIER M5*40 M5 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 40
806620 LEVIER POLYA. L.71.5 TIGE ACIER M6*20 M6 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 20
806630 LEVIER POLYA. L.71.5 TIGE ACIER M6*30 M6 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 30
806640 LEVIER POLYA. L.71.5 TIGE ACIER M6*40 M6 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 40
806725 LEVIER POLYA. L.99.9 TIGE ACIER M8*25 M8 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 25
806730 LEVIER POLYA. L.99.9 TIGE ACIER M8*30 M8 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 30
806740 LEVIER POLYA. L.99.9 TIGE ACIER M8*40 M8 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 40
806825 LEVIER POLYA. L.99.9 TIGE ACIER M10*25 M10 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 25
806830 LEVIER POLYA. L.99.9 TIGE ACIER M10*30 M10 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 30
806840 LEVIER POLYA. L.99.9 TIGE ACIER M10*40 M10 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 40
806520i LEVIER POLYA. L.71.5 TIGE INOX M5*20 M5 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 20
806530i LEVIER POLYA. L.71.5 TIGE INOX M5*30 M5 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 30
806540i LEVIER POLYA. L.71.5 TIGE INOX M5*40 M5 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 40
806620i LEVIER POLYA. L.71.5 TIGE INOX M6*20 M6 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 20
806630i LEVIER POLYA. L.71.5 TIGE INOX M6*30 M6 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 30
806640i LEVIER POLYA. L.71.5 TIGE INOX M6*40 M6 18 71,5 79,6 22 16 1,15 9 125 2500 14 23,4 40
806725i LEVIER POLYA. L.99.9 TIGE INOX M8*25 M8 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 25
806730i LEVIER POLYA. L.99.9 TIGE INOX M8*30 M8 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 30
806740i LEVIER POLYA. L.99.9 TIGE INOX M8*40 M8 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 40
806825i LEVIER POLYA. L.99.9 TIGE INOX M10*25 M10 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 25
806830i LEVIER POLYA. L.99.9 TIGE INOX M10*30 M10 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 30
806840i LEVIER POLYA. L.99.9 TIGE INOX M10*40 M10 27 99,9 110 33 24 1,5 11 170 5000 16,2 27,7 40
