Poignées et boutons de serrage

Poignées T et boutons à ailettes

Bouton SV

en plastique composite

Poignées T et boutons à ailettes : Bouton SV en plastique composite
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
Visualisation 3D
Fiche technique
Ajouter aux favoris

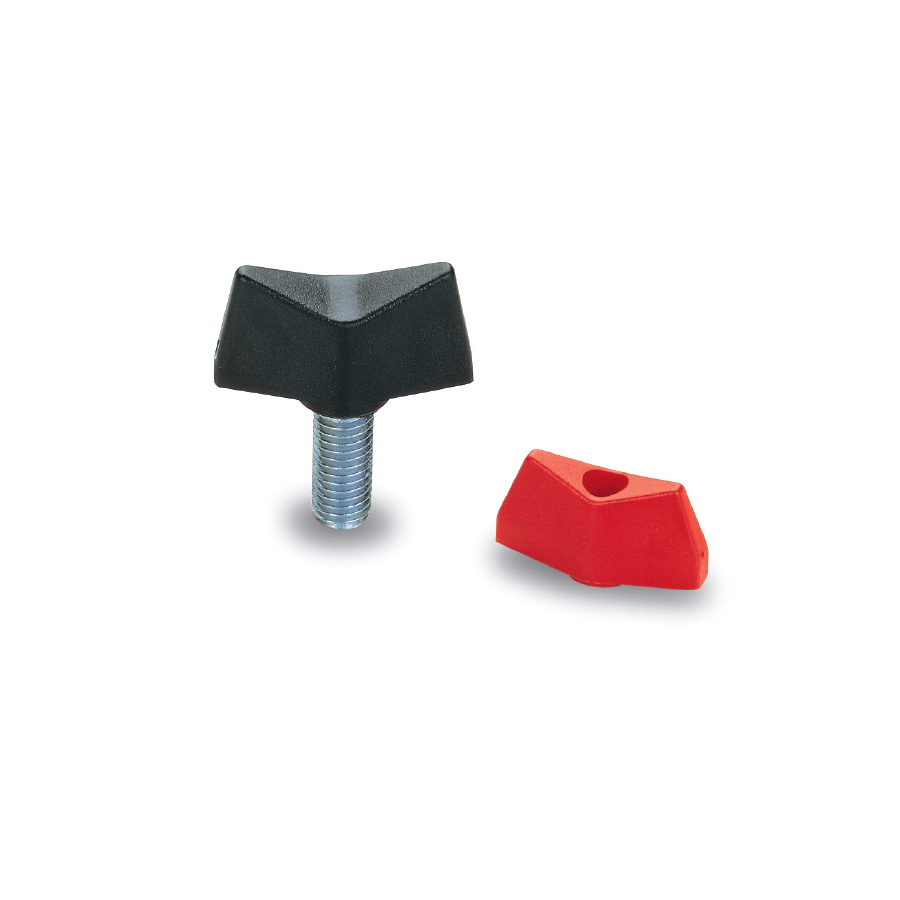

Bouton en techno-plastique polyamide noir renforcé de fibres de verre, de surface mate, grainage fin, excellente résistance aux chocs. Utilisation de — 50° à + 130° Celsius. Insert en laiton et tige en acier zingué.

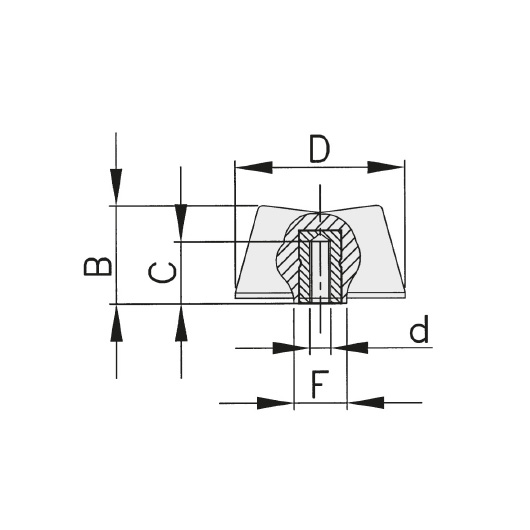

Schéma 1 + Bouton SV en plastique composite

01 / Insert non débouchant

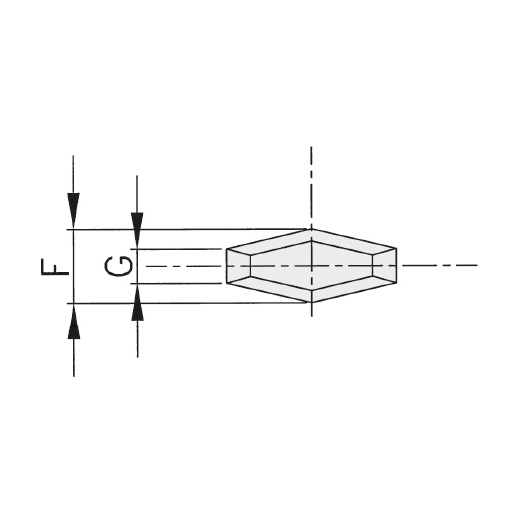

Schéma 2 + Bouton SV en plastique composite
REF DÉSIGNATION D d B C F G 3D Devis
6050 BOUTON SV POLYA. D.32 INS LAITON M6 32 M6 17 9 14 6,5

02 / Insert débouchant

REF DÉSIGNATION D d B C F G 3D Devis
6965 BOUTON SV POLYA. D.28 INS DEBOU. ACIER M5 28 M5 14 8 11 6
6966 BOUTON SV POLYA. D.28 INS DEBOU. LAITON M6 28 M6 14 8 11 6

03 / Tige filetée

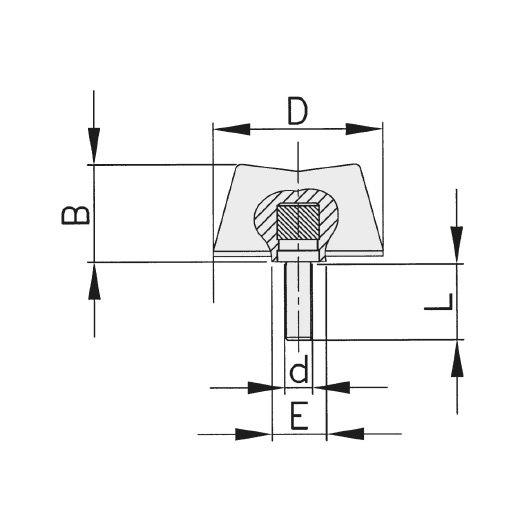

Schéma 3 + Bouton SV en plastique composite
REF DÉSIGNATION D d B E F G L 3D Devis
600025 BOUTON SV POLYA. D.18 TIGE ACIER M3*25 18 M3 10 7 8 4 25
600020 BOUTON SV POLYA. D.18 TIGE ACIER M3*20 18 M3 10 7 8 4 20
600015 BOUTON SV POLYA. D.18 TIGE ACIER M3*16 18 M3 10 7 8 4 15
600013 BOUTON SV POLYA. D.18 TIGE ACIER M3*13 HC Attention : Voir NOTES. 18 M3 10 7 8 4 13
600010 BOUTON SV POLYA. D.18 TIGE ACIER M3*10 18 M3 10 7 8 4 10
600125 BOUTON SV POLYA. D.18 TIGE ACIER M4*25 18 M4 10 7 8 4 25
600120 BOUTON SV POLYA. D.18 TIGE ACIER M4*20 18 M4 10 7 8 4 20
602120 BOUTON SV POLYA. D.28 TIGE ACIER M5*20 28 M5 14 11 11 6 20
600115 BOUTON SV POLYA. D.18 TIGE ACIER M4*16 18 M4 10 7 8 4 15
602130 BOUTON SV POLYA. D.28 TIGE ACIER M5*30 28 M5 14 11 11 6 30
602110 BOUTON SV POLYA. D.28 TIGE ACIER M5*10 28 M5 14 11 11 6 10
602135 BOUTON SV POLYA. D.28 TIGE ACIER M5*35 28 M5 14 11 11 6 35
602115 BOUTON SV POLYA. D.28 TIGE ACIER M5*16 28 M5 14 11 11 6 15
602140 BOUTON SV POLYA. D.28 TIGE ACIER M5*40 28 M5 14 11 11 6 40
602125 BOUTON SV POLYA. D.28 TIGE ACIER M5*25 28 M5 14 11 11 6 25
602150 BOUTON SV POLYA. D.28 TIGE ACIER M5*50 28 M5 14 11 11 6 50
600110 BOUTON SV POLYA. D.18 TIGE ACIER M4*10 18 M4 10 7 8 4 10
602008 BOUTON SV POLYA. D.28 TIGE ACIER M4*08 28 M4 14 11 11 6 8
602210 BOUTON SV POLYA. D.28 TIGE ACIER M6*10 28 M6 14 11 11 6 10
602215 BOUTON SV POLYA. D.28 TIGE ACIER M6*16 28 M6 14 11 11 6 15
600108 BOUTON SV POLYA. D.18 TIGE ACIER M4*08 18 M4 10 7 8 4 8
602220 BOUTON SV POLYA. D.28 TIGE ACIER M6*20 28 M6 14 11 11 6 20
602225 BOUTON SV POLYA. D.28 TIGE ACIER M6*25 28 M6 14 11 11 6 25
602230 BOUTON SV POLYA. D.28 TIGE ACIER M6*30 28 M6 14 11 11 6 30
602235 BOUTON SV POLYA. D.28 TIGE ACIER M6*35 28 M6 14 11 11 6 35
602240 BOUTON SV POLYA. D.28 TIGE ACIER M6*40 28 M6 14 11 11 6 40
602250 BOUTON SV POLYA. D.28 TIGE ACIER M6*50 28 M6 14 11 11 6 50
604010 BOUTON SV POLYA. D.32 TIGE ACIER M6*10 32 M6 17 12 14 7 10
604130 BOUTON SV POLYA. D.32 TIGE ACIER M8*30 32 M8 17 12 14 7 30
604135 BOUTON SV POLYA. D.32 TIGE ACIER M8*35 32 M8 17 12 14 7 35
604140 BOUTON SV POLYA. D.32 TIGE ACIER M8*40 32 M8 17 12 14 7 40
604150 BOUTON SV POLYA. D.32 TIGE ACIER M8*50 32 M8 17 12 14 7 50
604160 BOUTON SV POLYA. D.32 TIGE ACIER M8*60 32 M8 17 12 14 7 60
604015 BOUTON SV POLYA. D.32 TIGE ACIER M6*16 32 M6 17 12 14 7 15
604025 BOUTON SV POLYA. D.32 TIGE ACIER M6*25 32 M6 17 12 14 7 25
604020 BOUTON SV POLYA. D.32 TIGE ACIER M6*20 32 M6 17 12 14 7 20
604030 BOUTON SV POLYA. D.32 TIGE ACIER M6*30 32 M6 17 12 14 7 30
604035 BOUTON SV POLYA. D.32 TIGE ACIER M6*35 32 M6 17 12 14 7 35
604050 BOUTON SV POLYA. D.32 TIGE ACIER M6*50 32 M6 17 12 14 7 50
604040 BOUTON SV POLYA. D.32 TIGE ACIER M6*40 32 M6 17 12 14 7 40
604115 BOUTON SV POLYA. D.32 TIGE ACIER M8*16 32 M8 17 12 14 7 15
604120 BOUTON SV POLYA. D.32 TIGE ACIER M8*20 32 M8 17 12 14 7 20
604125 BOUTON SV POLYA. D.32 TIGE ACIER M8*25 32 M8 17 12 14 7 25
