Poignées et boutons de serrage

Poignées et boutons de serrage en étoile

Déclinaisons disponibles

Bouton ERT

en plastique composite

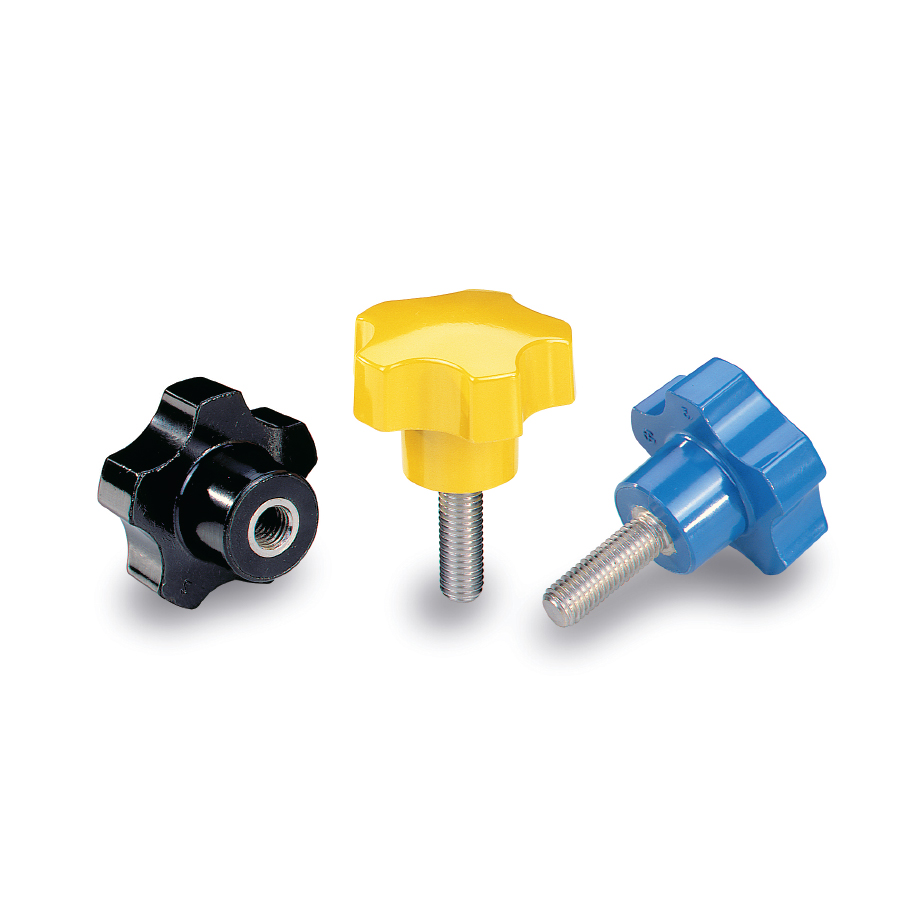

Bouton AS

en plastique composite

125° Celsius
-35° Celsius

Visualisation 3D

Fiche technique

Ajouter aux favoris

Bouton en plastique thermo-durcissable noir, de surface brillante et polie, très grande dureté et excellente résistance aux produits chimiques. Utilisation de — 50° à + 155° Celsius, excellente isolation thermique et électrique et haute résistance aux intempéries. Insert et tige en acier zingué (en laiton dans 2534 et 2535)

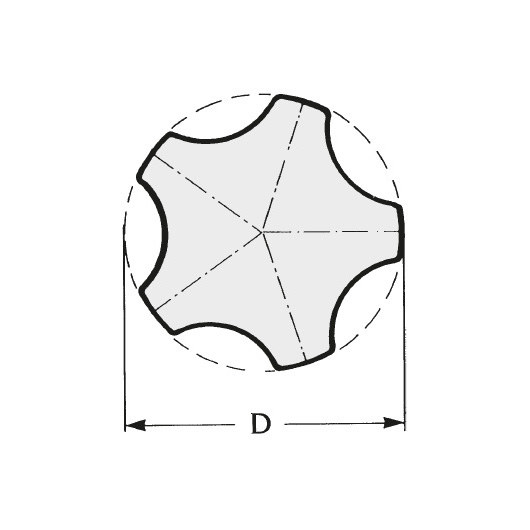

Schéma 1 + Bouton AS
en plastique composite

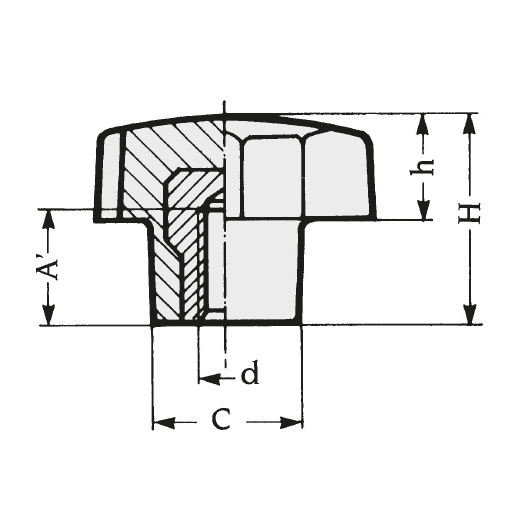

01 / Insert fileté

Schéma 2 + Bouton AS
en plastique composite

REF	DÉSIGNATION	D	d	A'	C	H	h	Poids (g)
2534	BOUTON AS BAK. D.32 INS LAITON M5	32	M5	10	16	22,4	11,2	14
2535	BOUTON AS BAK. D.32 INS LAITON M6	32	M6	9	16	22,4	11,2	15
2512	BOUTON AS BAK. D.40 INS ACIER M6	40	M6	12	20	28	14	30
2513	BOUTON AS BAK. D.40 INS ACIER M8	40	M8	14	20	28	14	34
2514	BOUTON AS BAK. D.40 INS ACIER M10	40	M10	14	20	28	14	36
2523	BOUTON AS BAK. D.50 INS ACIER M8	50	M8	14	25	35	17,5	56
2524	BOUTON AS BAK. D.50 INS ACIER M10	50	M10	14	25	35	17,5	60

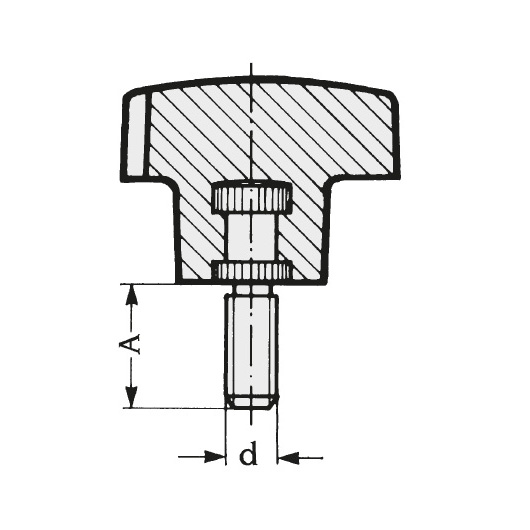

02 / Tige filetée

Schéma 3 + Bouton AS
en plastique composite

REF	DÉSIGNATION	D	d	A	C	H	h	Poids (g)
2536	BOUTON AS BAK. D.32 TIGE ACIER M6*12	32	M6	12	16	22,4	11,2	15
2538	BOUTON AS BAK. D.32 TIGE ACIER M6*18	32	M6	18	16	22,4	11,2	20
2540	BOUTON AS BAK. D.32 TIGE ACIER M8*16	32	M8	16	16	22,4	11,2	22
2542	BOUTON AS BAK. D.32 TIGE ACIER M8*24	32	M8	24	16	22,4	11,2	30
2517	BOUTON AS BAK. D.40 TIGE ACIER M6*18	40	M6	18	20	28	14	35
2519	BOUTON AS BAK. D.40 TIGE ACIER M8*16	40	M8	16	20	28	14	35
2520	BOUTON AS BAK. D.40 TIGE ACIER M8*20	40	M8	20	20	28	14	40
2521	BOUTON AS BAK. D.40 TIGE ACIER M8*24	40	M8	24	20	28	14	45
2705	BOUTON AS BAK. D.40 TIGE ACIER M10*30	40	M10	30	20	28	14	50
2526	BOUTON AS BAK. D.50 TIGE ACIER M8*16	50	M8	16	25	35	17,5	56
2528	BOUTON AS BAK. D.50 TIGE ACIER M8*24	50	M8	24	25	35	17,5	63
2530	BOUTON AS BAK. D.50 TIGE ACIER M10*20	50	M10	20	25	35	17,5	76
2532	BOUTON AS BAK. D.50 TIGE ACIER M10*30	50	M10	30	25	35	17,5	76
