Poignées et boutons lisses et moletés

Poignées et boutons lisses

Déclinaisons disponibles

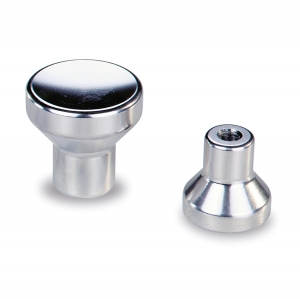

Bouton SRX

en acier inoxydable intégral

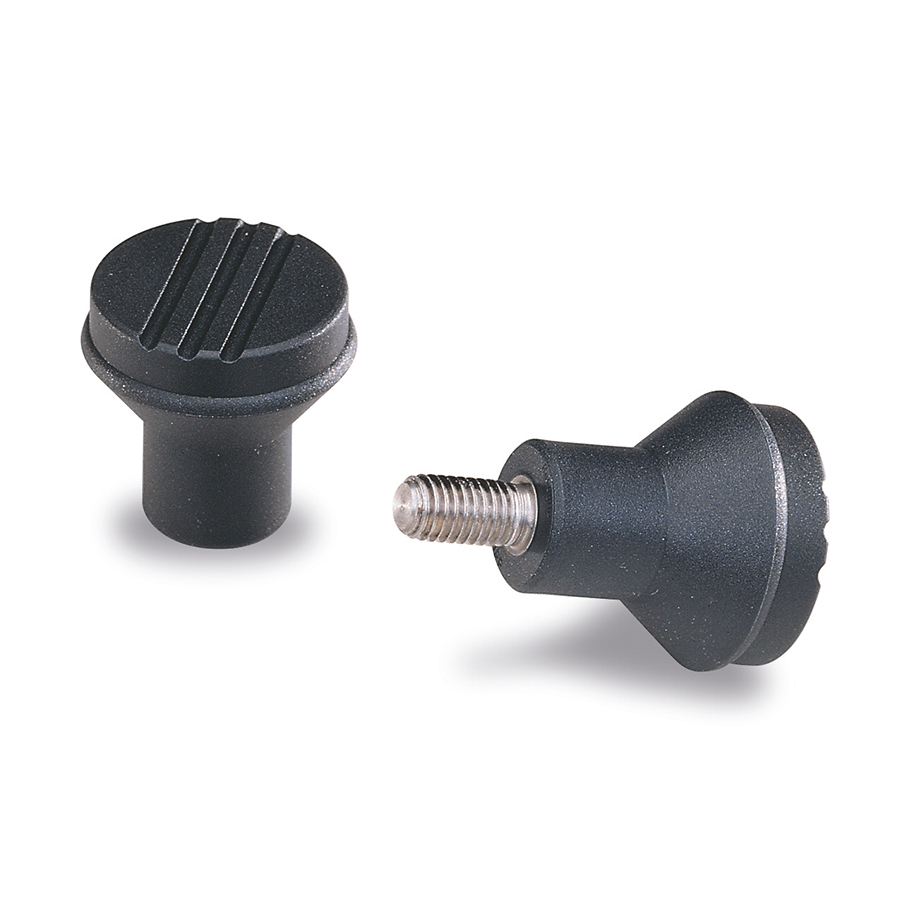

Bouton SR

en plastique composite

135° Celsius
-40° Celsius

Visualisation 3D

Fiche technique

Ajouter aux favoris

Bouton en polyamide noir renforcé de fibres de verre, de surface mate, grainage fin, excellente résistance aux chocs. Utilisation de — 50° à + 130° Celsius, excellente résistance aux produits chimiques, aux intempéries et aux lubrifiants chauds. Autres couleurs de capsule : gris (RAL 7035) rouge (RAL 3020) et jaune (RAL 1021), par 20 pièces, prix sur demande. Tige et insert en acier zingué ou en acier inox AISI 303.

Schéma 1 + Bouton SR
en plastique composite

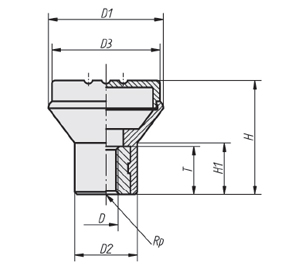

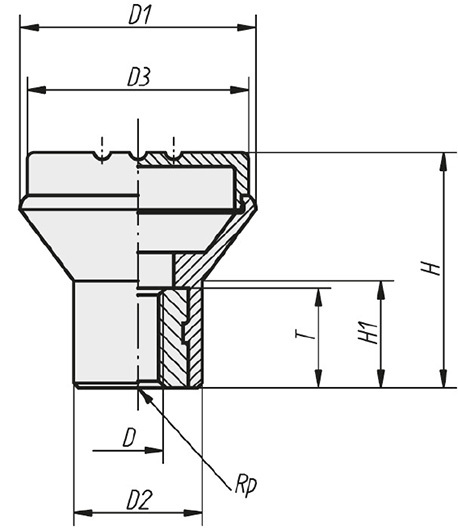

01 / Insert fileté

Schéma 2 + Bouton SR
en plastique composite

REF	DÉSIGNATION	D1	D	D2	D3	H	H1	Poids (g)
8181	BOUTON SR POLYA. D.21 INS ACIER M4	21	M4	12	19	21	10	9
8182	BOUTON SR POLYA. D.21 INS ACIER M5	21	M5	12	19	21	10	9
8183	BOUTON SR POLYA. D.25 INS ACIER M6	25	M6	14	23	25	12	12
8184	BOUTON SR POLYA. D.33 INS ACIER M8	33	M8	18	31	33	15	22
8181i	BOUTON SR POLYA. D.21 INS INOX M4	21	M4	12	19	21	10	10
8182i	BOUTON SR POLYA. D.21 INS INOX M5	21	M5	12	19	21	10	11
8183i	BOUTON SR POLYA. D.25 INS INOX M6	25	M6	14	23	25	12	14
8184i	BOUTON SR POLYA. D.33 INS INOX M8	33	M8	18	31	33	15	24

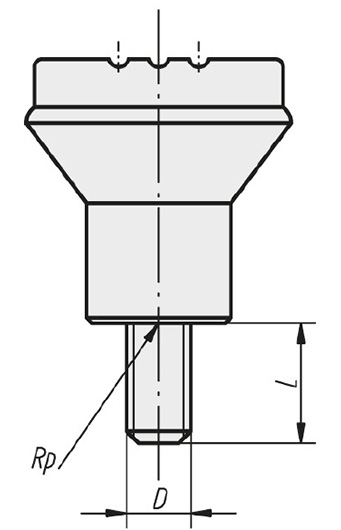

02 / Tige filetée

Schéma 3 + Bouton SR
en plastique composite

REF	DÉSIGNATION	D1	D	D2	D3	H	H1	L	Poids (g)
819110	BOUTON SR POLYA. D.21 TIGE ACIER M4*10	21	M4	12	19	21	10	10	10
819210	BOUTON SR POLYA. D.21 TIGE ACIER M5*10	21	M5	12	19	21	10	10	11
819315	BOUTON SR POLYA. D.25 TIGE ACIER M6*15	25	M6	14	23	25	12	15	14
819415	BOUTON SR POLYA. D.33 TIGE ACIER M8*15	33	M8	18	31	33	15	15	31
819110i	BOUTON SR POLYA. D.21 TIGE INOX M4*10	21	M4	12	19	21	10	10	12
819210i	BOUTON SR POLYA. D.21 TIGE INOX M5*10	21	M5	12	19	21	10	10	13
819315i	BOUTON SR POLYA. D.25 TIGE INOX M6*15	25	M6	14	23	25	12	15	18
819415i	BOUTON SR POLYA. D.33 TIGE INOX M8*15	33	M8	18	31	33	15	15	33
