Bouton de serrage

maximum en plastique composite

135° Celsius
-40° Celsius

Visualisation 3D

Fiche technique

Ajouter aux favoris

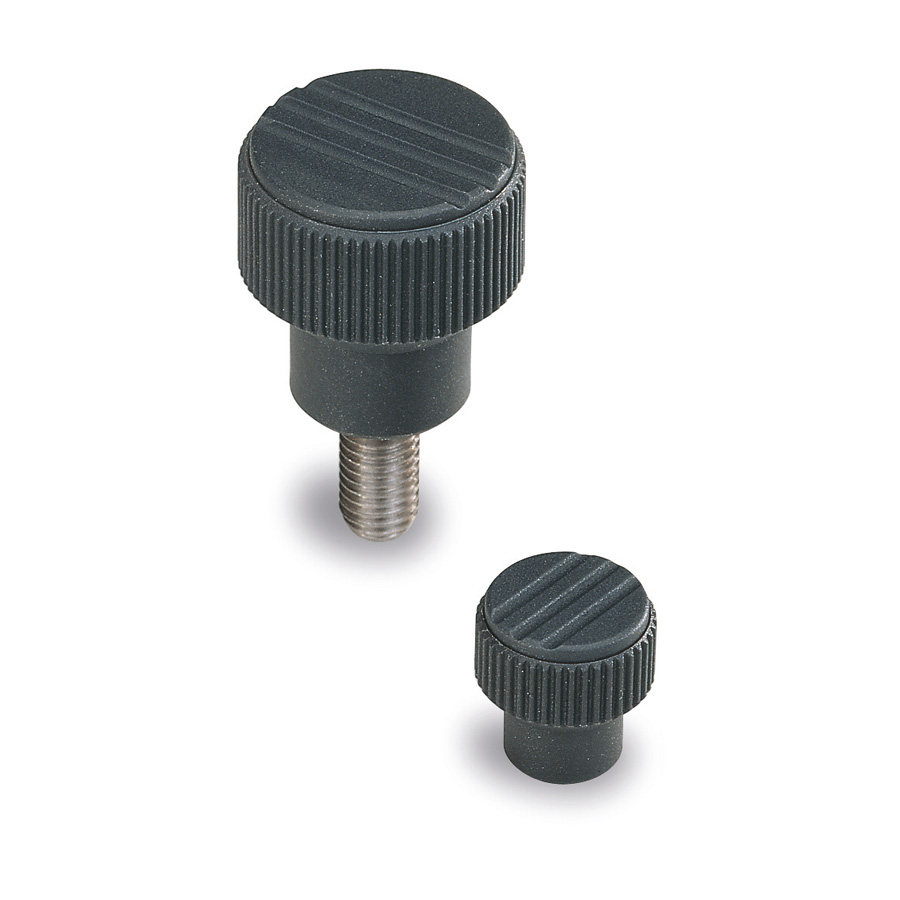

Bouton en polyamide noir. Fixation en acier classe 5.8, tige zinguée et insert en acier bruni. Le couple de “serrage maximal” désiré peut être réglé grâce à deux tiges filetées internes. Lorsque ce “couple maximal” est atteint, ce bouton tourne alors “librement”. La capsule est livrée seule, détachée du bouton. Ainsi, on pourra d’abord procéder au “réglage interne” et ensuite fixer (enclipser) cette capsule par simple pression.

01 / Insert fileté

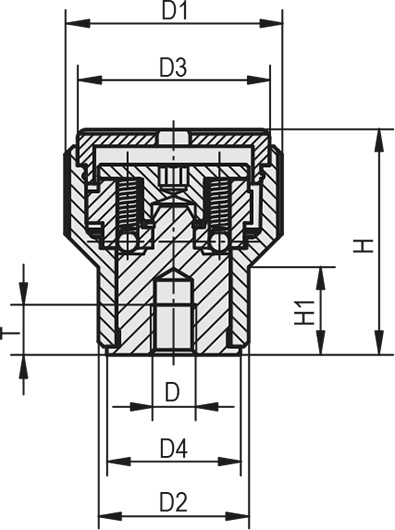

REF	DÉSIGNATION	D	C_MAX	C_MIN	D1	D2	D3	D4	H	H1	T	Poids (g)
15340	BOUTON SERRAGE MAXI. POLYA. D.26 M5	M5	0,3	0,1	26	18	23	16	27	10,5	5	47
15350	BOUTON SERRAGE MAXI. POLYA. D.26 M6	M6	0,3	0,1	26	18	23	16	27	10,5	6	42
15370	BOUTON SERRAGE MAXI. POLYA. D.34 M8	M8	0,3	0,1	34	22	31	20	37,5	14,5	14	77
15360	BOUTON SERRAGE MAXI. POLYA. D.34 M6	M6	0,3	0,1	34	22	31	20	37,5	14,5	10	82

02 / Tige filetée

REF	DÉSIGNATION	D	C_MAX	C_MIN	D1	D2	D3	D4	H	H1	L
1538030	BOUTON SERRAGE MAXI. POLYA. D.26 M5*30 HC	M5	0,3	0,1	26	18	23	16	27	10,5	30
1538050	BOUTON SERRAGE MAXI. POLYA. D.26 M5*50 HC	M5	0,3	0,1	26	18	23	16	27	10,5	50
1539030	BOUTON SERRAGE MAXI. POLYA. D.26 M6*30 HC	M6	0,3	0,1	26	18	23	16	27	10,5	30
1539050	BOUTON SERRAGE MAXI. POLYA. D.26 M6*50 HC	M6	0,3	0,1	26	18	23	16	27	10,5	50
1541040	BOUTON SERRAGE MAXI. POLYA. D.34 M8*40 HC	M8	0,3	0,1	34	22	31	20	37,5	14,5	40
1541060	BOUTON SERRAGE MAXI. POLYA. D.34 M8*60 HC	M8	0,3	0,1	34	22	31	20	37,5	14,5	60
1540040	BOUTON SERRAGE MAXI. POLYA. D.34 M6*40 HC	M6	0,3	0,1	34	22	31	20	37,5	14,5	40
1540060	BOUTON SERRAGE MAXI. POLYA. D.34 M6*60 HC	M6	0,3	0,1	34	22	31	20	37,5	14,5	60
