Poignées et boutons lisses et moletés

Bouton AA

en plastique composite

135° Celsius
-40° Celsius

Visualisation 3D

Fiche technique

Ajouter aux favoris

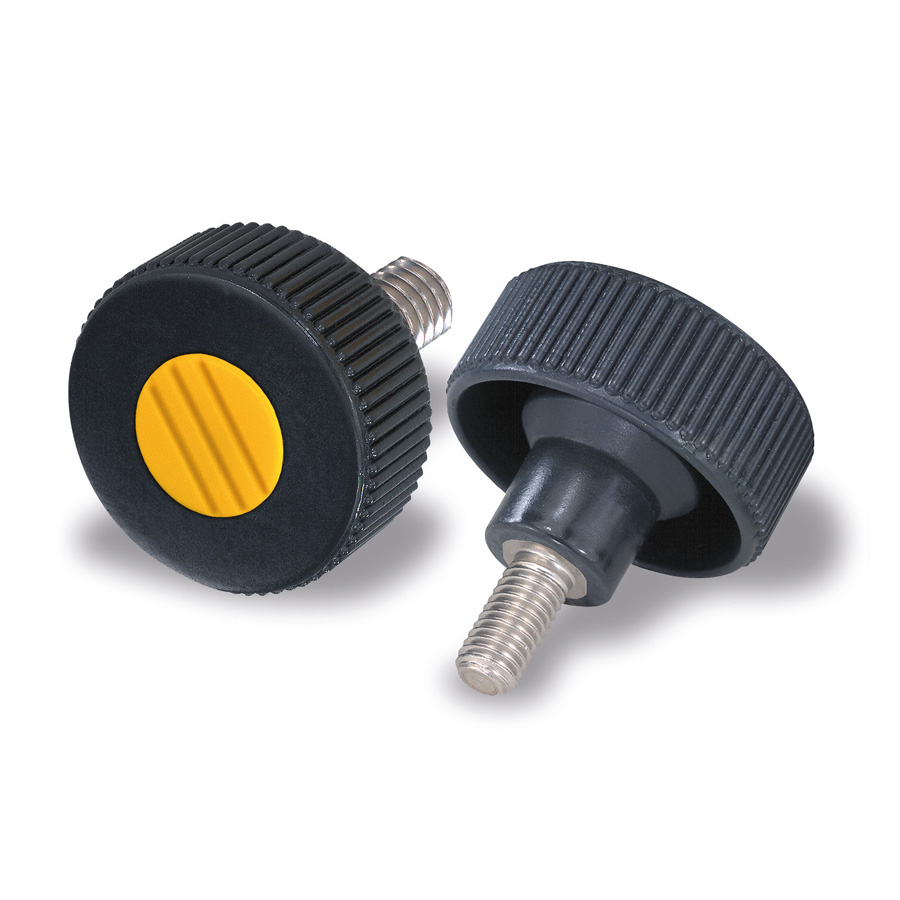

Bouton en polyamide noir renforcé de fibres de verre, de surface mate, grainage fin, excellente résistance aux chocs. Utilisation, de – 50° à + 130° Celsius, excellente résistance aux produits chimiques, aux intempéries et aux lubrifiants chauds. Capsule de protection en couleur gris clair RAL 7035, jaune RAL 1021 et rouge RAL 3020, prix sur demande. Insert et tige en acier zingué.

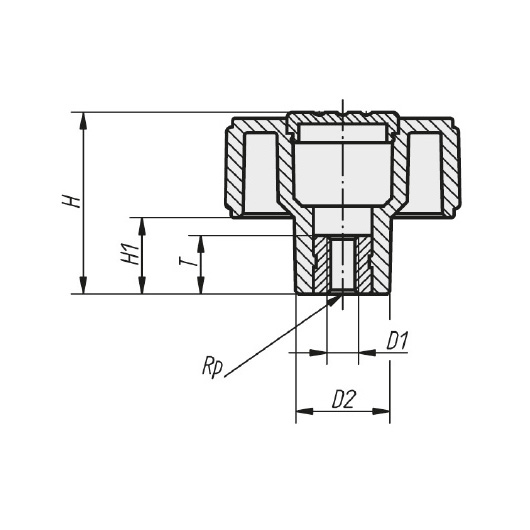

Schéma 1 + Bouton AA
en plastique composite

01 / Insert fileté

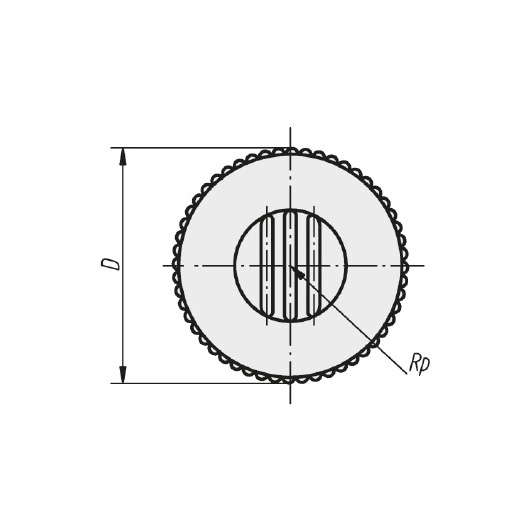

Schéma 2 + Bouton AA
en plastique composite

REF	DÉSIGNATION	D	D1	D2	H	H1	T
9733	BOUTON AA POLYA. D.40 INS DEBOU. ACIER M5	40	M5	16,5	31	13	10
9734	BOUTON AA POLYA. D.40 INS DEBOU. ACIER M6	40	M6	16,5	31	13	10
9735	BOUTON AA POLYA. D.40 INS DEBOU. ACIER M8	40	M8	16,5	31	13	14
9736	BOUTON AA POLYA. D.50 INS DEBOU. ACIER M8	50	M8	18	36	15	14
9737	BOUTON AA POLYA. D.50 INS DEBOU. ACIER M10	50	M10	18	36	15	14
9738	BOUTON AA POLYA. D.63 INS DEBOU. ACIER M10	63	M10	22	41	17	14
9739	BOUTON AA POLYA. D.63 INS DEBOU. ACIER M12	63	M12	22	41	17	18

02 / Tige filetée

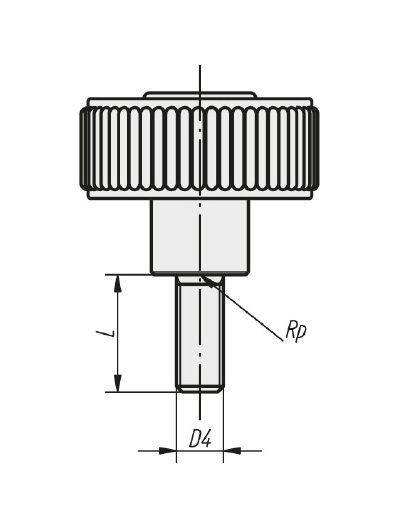

Schéma 3 + Bouton AA
en plastique composite

REF	DÉSIGNATION	D	D4	L
974010	BOUTON AA POLYA. D.40 TIGE ACIER M5*10	40	M5	10
974020	BOUTON AA POLYA. D.40 TIGE ACIER M5*20	40	M5	20
974040	BOUTON AA POLYA. D.40 TIGE ACIER M5*40	40	M5	40
974110	BOUTON AA POLYA. D.40 TIGE ACIER M6*10	40	M6	10
974120	BOUTON AA POLYA. D.40 TIGE ACIER M6*20	40	M6	20
974140	BOUTON AA POLYA. D.40 TIGE ACIER M6*40	40	M6	40
974215	BOUTON AA POLYA. D.40 TIGE ACIER M8*15	40	M8	15
974360	BOUTON AA POLYA. D.50 TIGE ACIER M8*60	50	M8	60
974520	BOUTON AA POLYA. D.63 TIGE ACIER M10*20	63	M10	20
974560	BOUTON AA POLYA. D.63 TIGE ACIER M10*60	63	M10	60
974660	BOUTON AA POLYA. D.63 TIGE ACIER M12*60	63	M12	60
974230	BOUTON AA POLYA. D.40 TIGE ACIER M8*30	40	M8	30
974420	BOUTON AA POLYA. D.50 TIGE ACIER M10*20	50	M10	20
974530	BOUTON AA POLYA. D.63 TIGE ACIER M10*30	63	M10	30
974630	BOUTON AA POLYA. D.63 TIGE ACIER M12*30	63	M12	30
974260	BOUTON AA POLYA. D.40 TIGE ACIER M8*60	40	M8	60
974430	BOUTON AA POLYA. D.50 TIGE ACIER M10*30	50	M10	30
974315	BOUTON AA POLYA. D.50 TIGE ACIER M8*15	50	M8	15
974460	BOUTON AA POLYA. D.50 TIGE ACIER M10*60	50	M10	60
974330	BOUTON AA POLYA. D.50 TIGE ACIER M8*30	50	M8	30
