Poignées encastrables et rabattables

Poignées encastrables

Déclinaisons disponibles

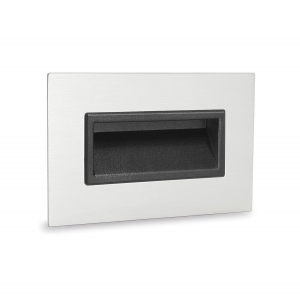

Poignée U5

en plastique ABS

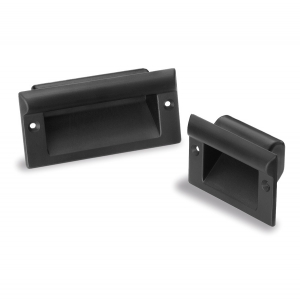

Poignée U6

en plastique composite

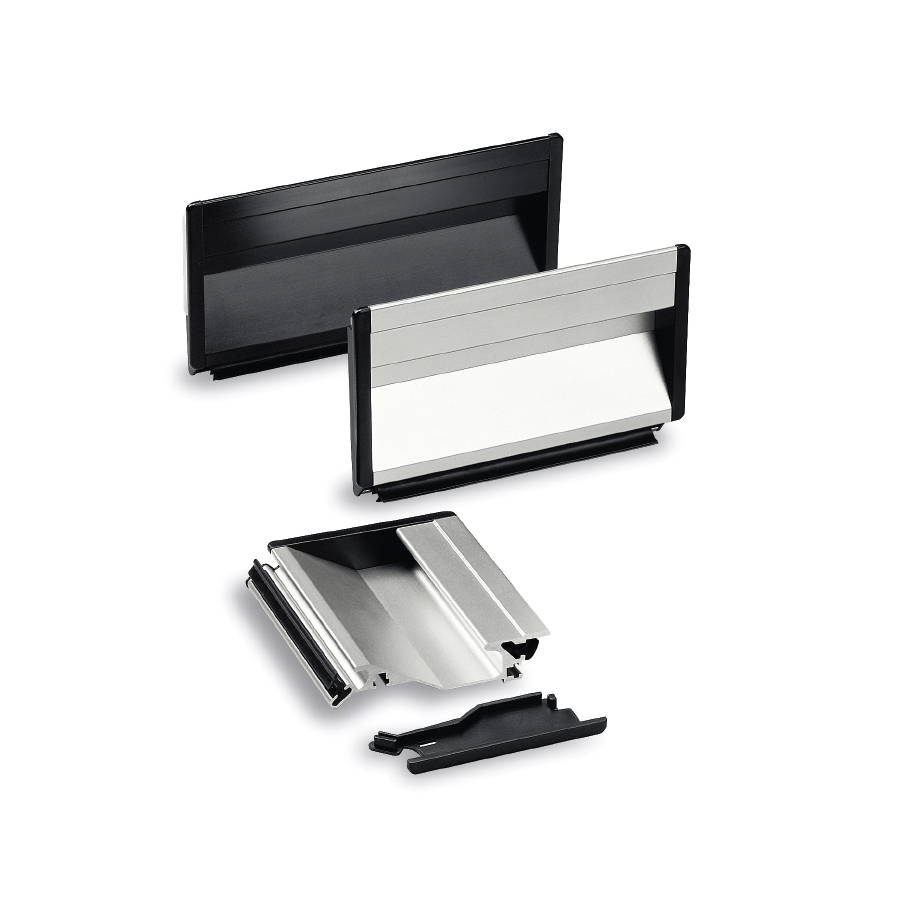

Poignée U9

en alumium

Visualisation 3D

Fiche technique

Ajouter aux favoris

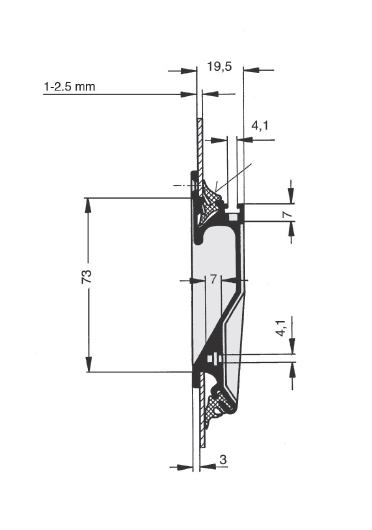

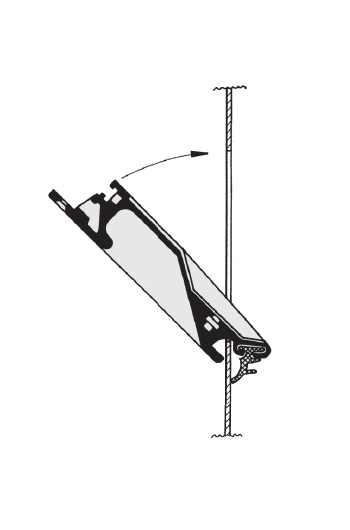

Poignée réalisée en profilé d’aluminium, mat et anodisé, capots de recouvrement latéraux en polyamide mat noir, version 1 avec fixation en profilé de caoutchouc incurvé, version 2 avec fixation de l’extérieur avec 2 vis à tête fraisée M4x8 fournies. Montage simple ne nécessitant pas de vis pour des tôles d’épaisseur 1 à 2,5 mm. Capacité de charge 500 Newtons.

01 / Avec profilés caoutchouc

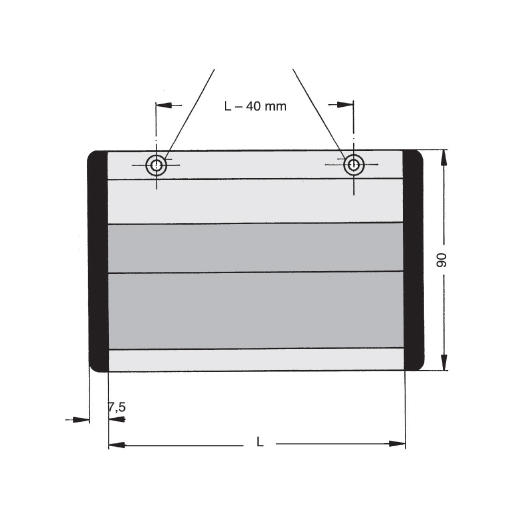

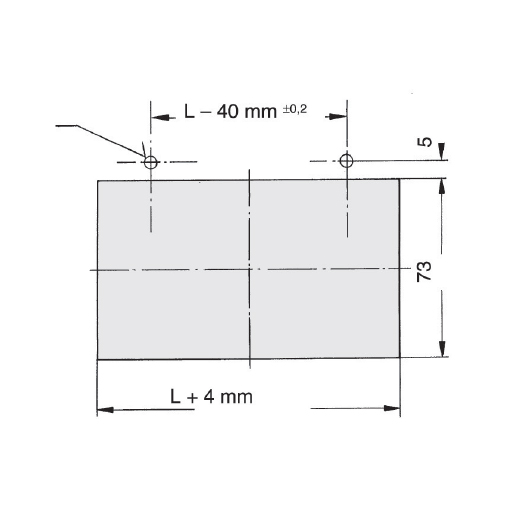

REF	DÉSIGNATION	L	OUVERTURE	Poids (g)
10114	POIGNEE U9 ALU OUV.104x73 VIS M4	100	104 x 73	107
10115	POIGNEE U9 ALU OUV.122x73 VIS M4	118	122 x 73	126
10116	POIGNEE U9 ALU OUV.171x73 VIS M4	167	171 x 73	178
10114N	POIGNEE U9 ALU OUV.104x73 VIS M4 NOIR	100	104 x 73	107
10115N	POIGNEE U9 ALU OUV.122x73 VIS M4 NOIR	118	122 x 73	126
10116N	POIGNEE U9 ALU OUV.171x73 VIS M4 NOIR	167	171 x 73	178

02 / Avec profilé et vis

REF	DÉSIGNATION	L	OUVERTURE	Poids (g)
10114	POIGNEE U9 ALU OUV.104x73 VIS M4	100	104 x 73	107
10115	POIGNEE U9 ALU OUV.122x73 VIS M4	118	122 x 73	126
10116	POIGNEE U9 ALU OUV.171x73 VIS M4	167	171 x 73	178
10114N	POIGNEE U9 ALU OUV.104x73 VIS M4 NOIR	100	104 x 73	107
10115N	POIGNEE U9 ALU OUV.122x73 VIS M4 NOIR	118	122 x 73	126
10116N	POIGNEE U9 ALU OUV.171x73 VIS M4 NOIR	167	171 x 73	178
