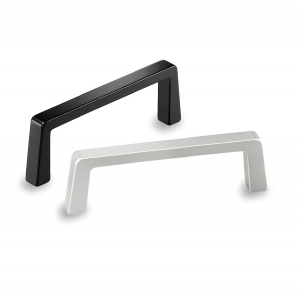

Poignée SG

en aluminium

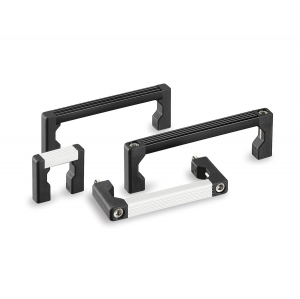

Poignée DN

en aluminium

Poignée EK

en aluminium

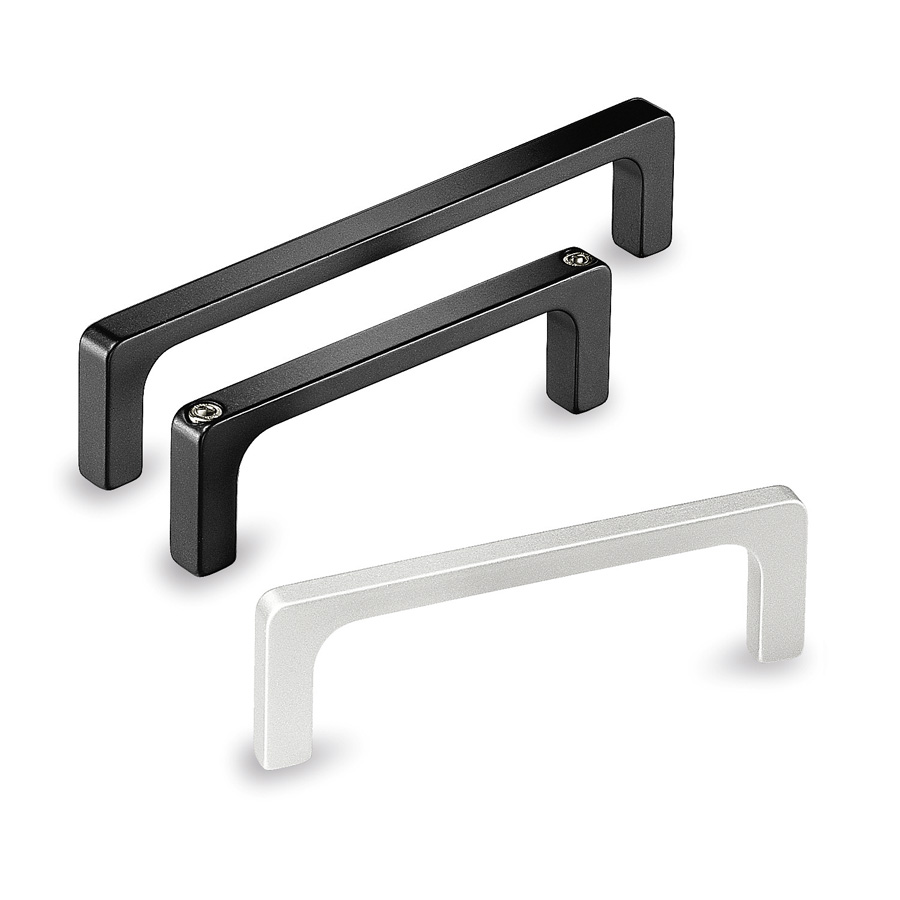

Poignées à entr’axe en aluminium : Poignée EK en aluminium
  • Reach
  • Rohs
Visualisation 3D
Fiche technique
Ajouter aux favoris
Poignée réalisée en profilé d’aluminium anodisé AlMgSi 0,5, surface dépolie. La version 03 est livrée avec vis nickelées M5 x 45. Traction maximale applicable supérieure à 500 Newtons.

VERSIONS DISPONIBLES

01 / Large

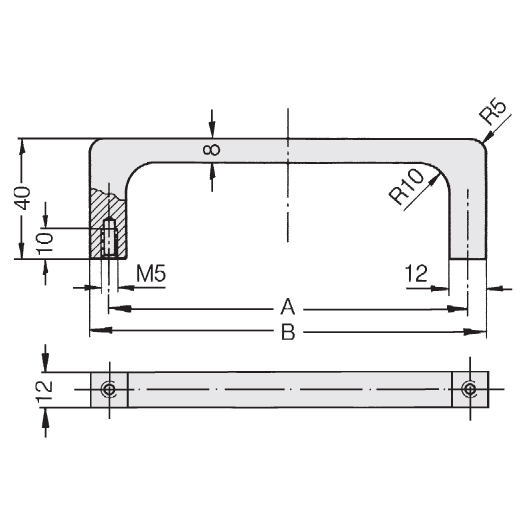

Schéma 1 + Poignée EK en aluminium
REF DÉSIGNATION A B FIXATION Poids (g) 3D Devis
10001 POIGNEE EK ALU ENTR55 M5 55 67 M5 40
10002 POIGNEE EK ALU ENTR88 M5 88 100 M5 50
10003 POIGNEE EK ALU ENTR120 M5 120 132 M5 58
10004 POIGNEE EK ALU ENTR180 M5 180 192 M5 75
10005 POIGNEE EK ALU ENTR235 M5 235 247 M5 85
10001N POIGNEE EK ALU ENTR55 M5 NOIR 55 67 M5 40
10002N POIGNEE EK ALU ENTR88 M5 NOIR 88 100 M5 50
10003N POIGNEE EK ALU ENTR120 M5 NOIR 120 132 M5 58
10004N POIGNEE EK ALU ENTR180 M5 NOIR 180 192 M5 75
10005N POIGNEE EK ALU ENTR235 M5 NOIR 235 247 M5 85

02 / étroite

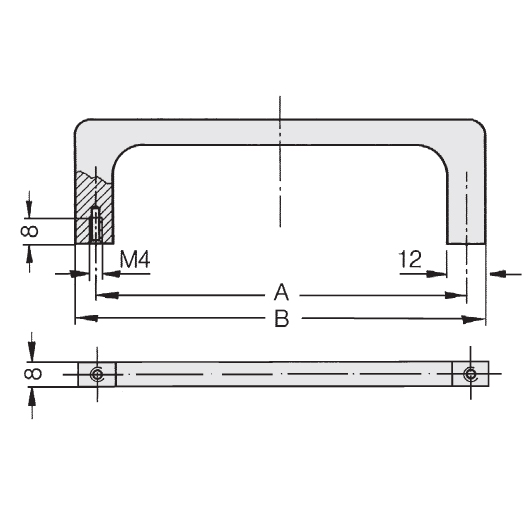

Schéma 2 + Poignée EK en aluminium
REF DÉSIGNATION A B FIXATION Poids (g) 3D Devis
10006 POIGNEE EK ALU ENTR55 M4 55 67 M4 28
10007 POIGNEE EK ALU ENTR88 M4 88 100 M4 33
10008 POIGNEE EK ALU ENTR120 M4 120 132 M4 39
10009 POIGNEE EK ALU ENTR180 M4 180 192 M4 50
10010 POIGNEE EK ALU ENTR235 M4 235 247 M4 59
10006N POIGNEE EK ALU ENTR55 M4 NOIR 55 67 M4 28
10007N POIGNEE EK ALU ENTR88 M4 NOIR 88 100 M4 33
10008N POIGNEE EK ALU ENTR120 M4 NOIR 120 132 M4 39
10009N POIGNEE EK ALU ENTR180 M4 NOIR 180 192 M4 50
10010N POIGNEE EK ALU ENTR235 M4 NOIR 235 247 M4 59

03 / Large avec fixations

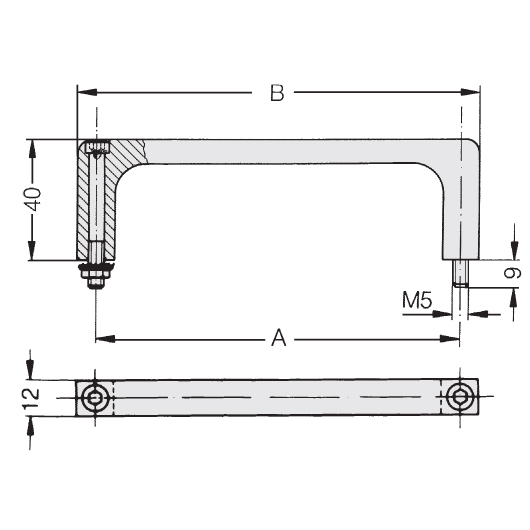

Schéma 3 + Poignée EK en aluminium
REF DÉSIGNATION A B FIXATION Poids (g) 3D Devis
10011 POIGNEE EK ALU ENTR55 VIS M5 55 67 M5x45 35
10012 POIGNEE EK ALU ENTR88 VIS M5 88 100 M5x45 46
10013 POIGNEE EK ALU ENTR120 VIS M5 120 132 M5x45 54
10014 POIGNEE EK ALU ENTR180 VIS M5 180 192 M5x45 68
10015 POIGNEE EK ALU ENTR235 VIS M5 235 247 M5x45 78
10011N POIGNEE EK ALU ENTR55 VIS M5 NOIR 55 67 M5x45 35
10012N POIGNEE EK ALU ENTR88 VIS M5 NOIR 88 100 M5x45 46
10013N POIGNEE EK ALU ENTR120 VIS M5 NOIR 120 132 M5x45 54
10014N POIGNEE EK ALU ENTR180 M5 NOIR 180 192 M5x45 68
10015N POIGNEE EK ALU ENTR235 VIS M5 NOIR 235 247 M5x45 78
