Boutons d’indexage et poussoirs

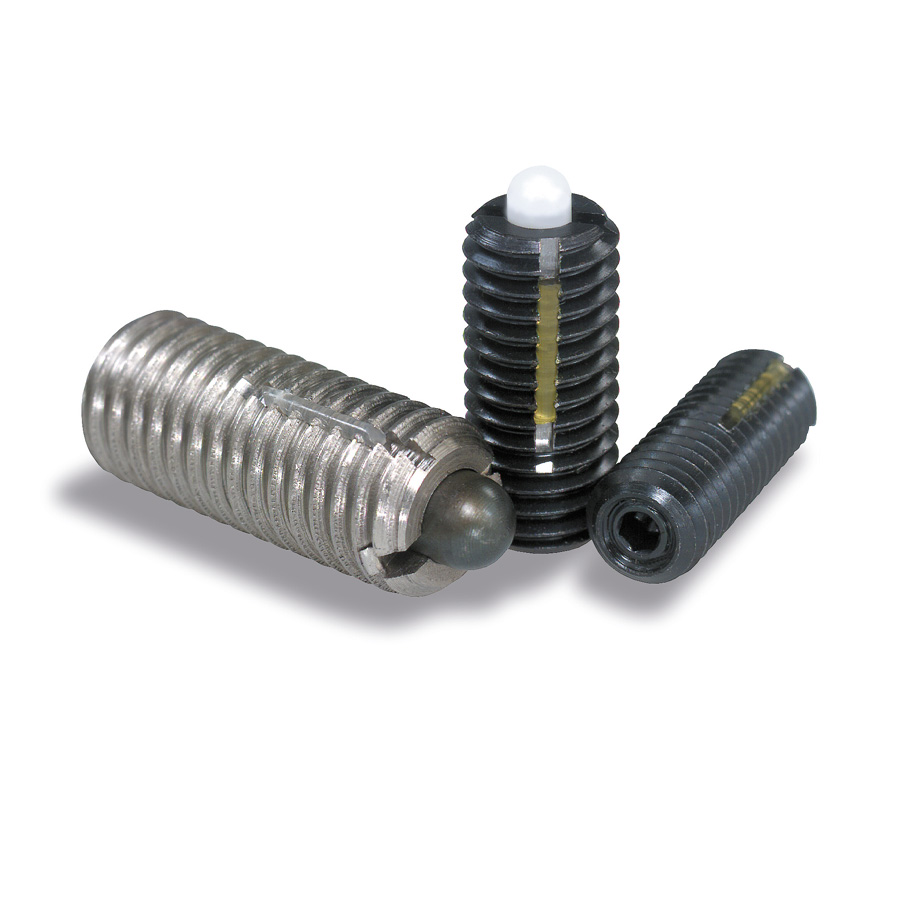

Poussoir avec frein

sur filetage "Long-Lok" , indexage et six pans

Poussoirs à ressort : Poussoir avec frein
sur filetage

135° Celsius
-40° Celsius

Visualisation 3D

Fiche technique

Ajouter aux favoris

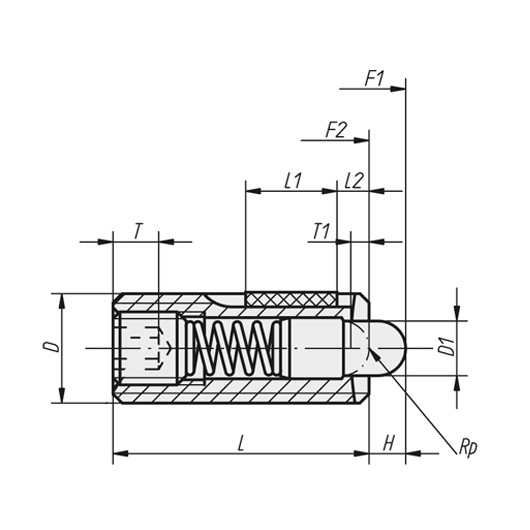

Version acier : pièce en acier bruni, de classe de résistance 5.8. Blocage de filet en nylon “Long-Lok”. Doigt en acier trempé poli, ou en nylon. Version inox : pièce en acier inoxydable, corps en inox 1.4305 (AISI 303), doigt en inox 1.4034, ressort en inox 1.4310. Doigt en acier inox poli, ou en plastique polyacétal POM. L2 = 2 pas de vis.

01 / Poussoir, résistance moyenne

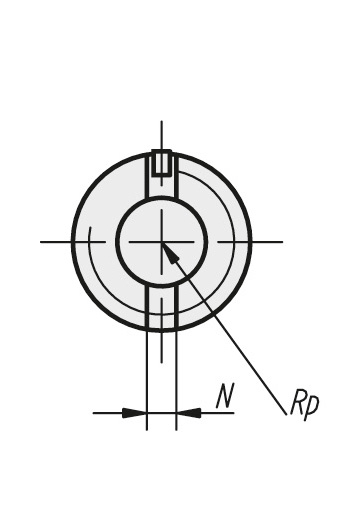

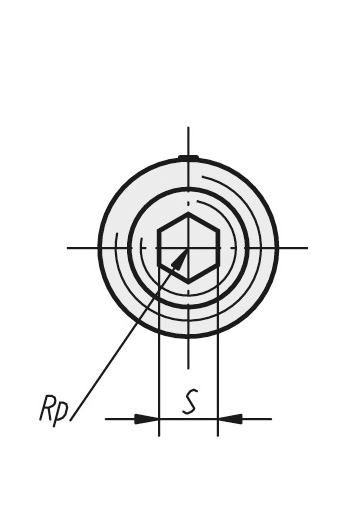

REF	DÉSIGNATION	D	D1	C_EXTR	C_INS	H	L	L1	N	RES_F1	RES_F2	S	T	T1	Poids (g)
9559	POUSSOIR FILETE ACIER M5 FREIN FILET TETON ACIER	5	2,4	0,08	0,12	2,3	18	7	0,8	6	20	1,5	2	0,8	1,3
9560	POUSSOIR FILETE ACIER M6 FREIN FILET TETON ACIER	6	2,7	0,22	0,45	2,5	20	7	1	7	20	2	2,5	1	2,5
9561	POUSSOIR FILETE ACIER M8 FREIN FILET TETON ACIER	8	3,5	0,37	1,05	3	22	8	1,2	9	35	2,5	3	1,4	6
9562	POUSSOIR FILETE ACIER M10 FREIN FILET TETON ACIER	10	4	0,6	1,3	3	22	9	1,6	9	35	3	3,5	1,4	9
9563	POUSSOIR FILETE ACIER M12 FREIN FILET TETON ACIER	12	6	1,3	2	4	28	10	2	10	55	4	5	2	16
9564	POUSSOIR FILETE ACIER M16 FREIN FILET TETON ACIER	16	7,5	3	3,9	5	32	14	2,5	45	100	5	6	2,5	35
9565	POUSSOIR FILETE ACIER M5 FREIN FILET TETON PLAST.	5	2,4	0,08	0,12	2,3	18	7	0,8	6	20	1,5	2	0,8	1,3
9566	POUSSOIR FILETE ACIER M6 FREIN FILET TETON PLAST.	6	2,7	0,22	0,45	2,5	20	7	1	7	20	2	2,5	1	2,5
9567	POUSSOIR FILETE ACIER M8 FREIN FILET TETON PLAST.	8	3,5	0,37	1,05	3	22	8	1,2	9	35	2,5	3	1,4	6
9568	POUSSOIR FILETE ACIER M10 FREIN FILET TETON PLAST.	10	4	0,6	1,3	3	22	9	1,6	9	35	3	3,5	1,4	9
9569	POUSSOIR FILETE ACIER M12 FREIN FILET TETON PLAST.	12	6	1,3	2	4	28	10	2	10	55	4	5	2	16
9570	POUSSOIR FILETE ACIER M16 FREIN FILET TETON PLAST.	16	7,5	3	3,9	5	32	14	2,5	45	100	5	6	2,5	35
9559i	POUSSOIR FILETE INOX M5 FREIN FILET TETON INOX	5	2,4	0,08	0,12	2,3	18	7	0,8	6	20	1,5	2	0,8	1,3
9560i	POUSSOIR FILETE INOX M6 FREIN FILET TETON INOX	6	2,7	0,22	0,45	2,5	20	7	1	7	20	2	2,5	1	2,5
9561i	POUSSOIR FILETE INOX M8 FREIN FILET TETON INOX	8	3,5	0,37	1,05	3	22	8	1,2	9	35	2,5	3	1,4	6
9562i	POUSSOIR FILETE INOX M10 FREIN FILET TETON INOX	10	4	0,6	1,3	3	22	9	1,6	9	35	3	3,5	1,4	9
9563i	POUSSOIR FILETE INOX M12 FREIN FILET TETON INOX	12	6	1,3	2	4	28	10	2	10	55	4	5	2	16
9564i	POUSSOIR FILETE INOX M16 FREIN FILET TETON INOX	16	7,5	3	3,9	5	32	14	2,5	45	100	5	6	2,5	35
9565i	POUSSOIR FILETE INOX M5 FREIN FILET TETON PLAST.	5	2,4	0,08	0,12	2,3	18	7	0,8	6	20	1,5	2	0,8	1,3
9566i	POUSSOIR FILETE INOX M6 FREIN FILET TETON PLAST.	6	2,7	0,22	0,45	2,5	20	7	1	7	20	2	2,5	1	2,5
9567i	POUSSOIR FILETE INOX M8 FREIN FILET TETON PLAST.	8	3,5	0,37	1,05	3	22	8	1,2	9	35	2,5	3	1,4	6
9568i	POUSSOIR FILETE INOX M10 FREIN FILET TETON PLAST.	10	4	0,6	1,3	3	22	9	1,6	9	35	3	3,5	1,4	9
9569i	POUSSOIR FILETE INOX M12 FREIN FILET TETON PLAST.	12	6	1,3	2	4	28	10	2	10	55	4	5	2	16
9570i	POUSSOIR FILETE INOX M16 FREIN FILET TETON PLAST.	16	7,5	3	3,9	5	32	14	2,5	45	100	5	6	2,5	35

02 / Poussoir, resistance forte

REF	DÉSIGNATION	D	D1	C_EXTR	C_INS	H	L	L1	N	RES_F1	RES_F2	S	T	T1	Poids (g)
7062	POUSSOIR FILETE ACIER M5 FREIN FILET TETON ACIER	5	2,4	0,08	0,12	2,3	18	7	0,8	11	29	1,5	2	0,8	1,3
7063	POUSSOIR FILETE ACIER M6 FREIN FILET TETON ACIER	6	2,7	0,22	0,45	2,5	20	7	1	14	37	2	2,5	1	2,5
7064	POUSSOIR FILETE ACIER M8 FREIN FILET TETON ACIER	8	3,5	0,37	1,05	3	22	8	1,2	22	70	2,5	3	1,4	6
7065	POUSSOIR FILETE ACIER M10 FREIN FILET TETON ACIER	10	4	0,6	1,3	3	22	9	1,6	19	70	3	3,5	1,4	9
7066	POUSSOIR FILETE ACIER M12 FREIN FILET TETON ACIER	12	6	1,3	2	4	28	10	2	25	85	4	5	2	16
7067	POUSSOIR FILETE ACIER M16 FREIN FILET TETON ACIER	16	7,5	3	3,9	5	32	14	2,5	60	150	5	6	2,5	35
7062i	POUSSOIR FILETE INOX M5 FREIN FILET TETON INOX	5	2,4	0,08	0,12	2,3	18	7	0,8	11	29	1,5	2	0,8	1,3
7063i	POUSSOIR FILETE INOX M6 FREIN FILET TETON INOX	6	2,7	0,22	0,45	2,5	20	7	1	14	37	2	2,5	1	2,5
7064i	POUSSOIR FILETE INOX M8 FREIN FILET TETON INOX	8	3,5	0,37	1,05	3	22	8	1,2	22	70	2,5	3	1,4	6
7065i	POUSSOIR FILETE INOX M10 FREIN FILET TETON INOX	10	4	0,6	1,3	3	22	9	1,6	19	70	3	3,5	1,4	9
7066i	POUSSOIR FILETE INOX M12 FREIN FILET TETON INOX	12	6	1,3	2	4	28	10	2	25	85	4	5	2	16

03 / Poussoir, résistance faible

REF	DÉSIGNATION	D	D1	C_EXTR	C_INS	H	L	L1	N	RES_F1	RES_F2	S	T	T1	Poids (g)
7050	POUSSOIR FILETE ACIER M5 FREIN FILET TETON ACIER	5	2,4	0,08	0,12	2,3	18	7	0,8	3	10	1,5	2	0,8	1,3
7051	POUSSOIR FILETE ACIER M6 FREIN FILET TETON ACIER	6	2,7	0,22	0,45	2,5	20	7	1	3	9	2	2,5	1	2,5
7052	POUSSOIR FILETE ACIER M8 FREIN FILET TETON ACIER	8	3,5	0,37	1,05	3	22	8	1,2	4	16	2,5	3	1,4	6
7053	POUSSOIR FILETE ACIER M10 FREIN FILET TETON ACIER	10	4	0,6	1,3	3	22	9	1,6	4	16	3	3,5	1,4	9
7054	POUSSOIR FILETE ACIER M12 FREIN FILET TETON ACIER	12	6	1,3	2	4	28	10	2	5	27	4	5	2	16
7055	POUSSOIR FILETE ACIER M16 FREIN FILET TETON ACIER	16	7,5	3	3,9	5	32	14	2,5	20	45	5	6	2,5	35
7056	POUSSOIR FILETE ACIER M5 FREIN FILET TETON PLAST.	5	2,4	0,08	0,12	2,3	18	7	0,8	3	10	1,5	2	0,8	1,3
7057	POUSSOIR FILETE ACIER M6 FREIN FILET TETON PLAST.	6	2,7	0,22	0,45	2,5	20	7	1	3	9	2	2,5	1	2,5
7058	POUSSOIR FILETE ACIER M8 FREIN FILET TETON PLAST.	8	3,5	0,37	1,05	3	22	8	1,2	4	16	2,5	3	1,4	6
7059	POUSSOIR FILETE ACIER M10 FREIN FILET TETON PLAST.	10	4	0,6	1,3	3	22	9	1,6	4	16	3	3,5	1,4	9
7060	POUSSOIR FILETE ACIER M12 FREIN FILET TETON PLAST.	12	6	1,3	2	4	28	10	2	5	27	4	5	2	16
7061	POUSSOIR FILETE ACIER M16 FREIN FILET TETON PLAST.	16	7,5	3	3,9	5	32	14	2,5	20	45	5	6	2,5	35
