Boutons d’indexage et poussoirs

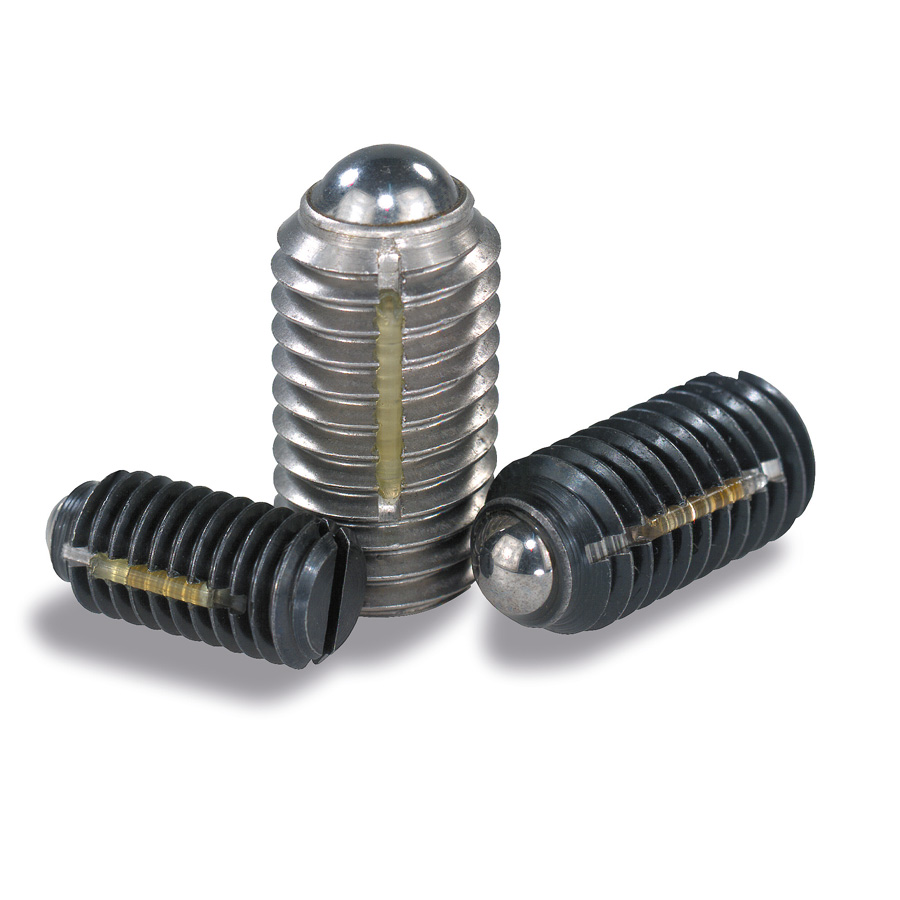

Poussoir avec frein

sur filetage "Long-Lok" , bille et fente

Poussoirs à ressort : Poussoir avec frein
sur filetage

Visualisation 3D

Fiche technique

Ajouter aux favoris

Version acier : pièce en acier bruni, de classe de résistance 5.8. Blocage de filet en nylon “Long-Lok”. Bille en acier trempé poli. Version inox : pièce en acier inoxydable, corps en inox 1.4305 (AISI 303), bille en inox 1.4034 poli, ressort en inox 1.4310. L2 = 2 pas de vis.

01 / Poussoir, résistance moyenne

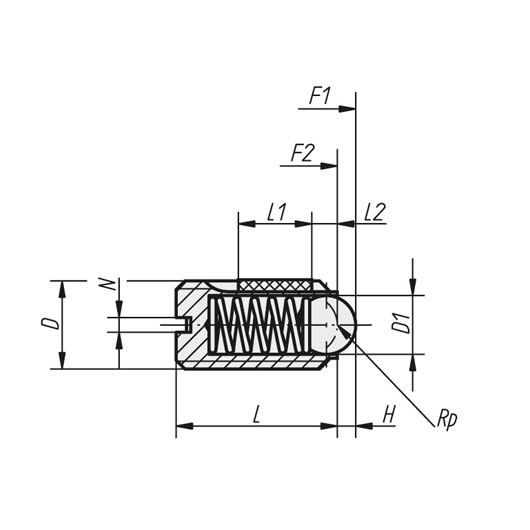

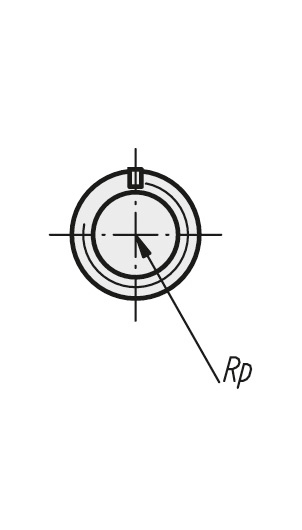

REF	DÉSIGNATION	D	D1	C_EXTR	C_INS	H	L	L1	N	RES_F1	RES_F2	Poids (g)
9582	POUSSOIR FILETE ACIER M3 FREIN FILET A BILLE	M3	1,5	0,07	0,1	0,4	7	4	0,4	1,5	3	0,2
9583	POUSSOIR FILETE ACIER M4 FREIN FILET A BILLE	M4	2,5	0,12	0,18	0,8	9	5	0,6	4	10	0,6
9584	POUSSOIR FILETE ACIER M5 FREIN FILET A BILLE	M5	3	0,08	0,12	0,9	12	6	0,8	6	11	0,9
9585	POUSSOIR FILETE ACIER M6 FREIN FILET A BILLE	M6	3,5	0,21	0,43	1	14	7	1	9	13	1,5
9586	POUSSOIR FILETE ACIER M8 FREIN FILET A BILLE	M8	5	0,37	1,09	1,5	16	8	1,2	15	30	3,5
9587	POUSSOIR FILETE ACIER M10 FREIN FILET A BILLE	M10	6	0,62	1,36	2	19	9	1,6	20	35	7
9588	POUSSOIR FILETE ACIER M12 FREIN FILET A BILLE	M12	8	1,36	2,03	2,5	22	10	2	30	55	10
9589	POUSSOIR FILETE ACIER M16 FREIN FILET A BILLE	M16	10	2,95	3,95	3,5	24	14	2,5	65	125	24
9582i	POUSSOIR FILETE INOX M3 FREIN FILET A BILLE	M3	1,5	0,07	0,1	0,4	7	4	0,4	1,5	3	0,6
9583i	POUSSOIR FILETE INOX M4 FREIN FILET A BILLE	M4	2,5	0,12	0,18	0,8	9	5	0,6	4	10	0,6
9584i	POUSSOIR FILETE INOX M5 FREIN FILET A BILLE	M5	3	0,08	0,12	0,9	12	6	0,8	6	11	0,9
9585i	POUSSOIR FILETE INOX M6 FREIN FILET A BILLE	M6	3,5	0,21	0,43	1	14	7	1	9	13	1,5
9586i	POUSSOIR FILETE INOX M8 FREIN FILET A BILLE	M8	5	0,37	1,09	1,5	16	8	1,2	15	30	3,5
9587i	POUSSOIR FILETE INOX M10 FREIN FILET A BILLE	M10	6	0,62	1,36	2	19	9	1,6	20	35	7
9588i	POUSSOIR FILETE INOX M12 FREIN FILET A BILLE	M12	8	1,36	2,03	2,5	22	10	2	30	55	10
9589i	POUSSOIR FILETE INOX M16 FREIN FILET A BILLE	M16	10	2,95	3,95	3,5	24	14	2,5	65	125	24

02 / Poussoir, resistance forte

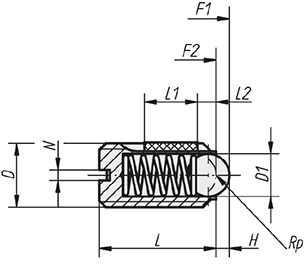

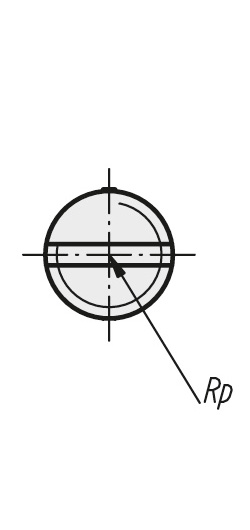

REF	DÉSIGNATION	D	D1	C_EXTR	C_INS	H	L	L1	N	RES_F1	RES_F2
8490	POUSSOIR FILETE ACIER M3 FREIN FILET A BILLE	M3	1,5	0,07	0,1	0,4	7	4	0,4	5	7
8491	POUSSOIR FILETE ACIER M4 FREIN FILET A BILLE	M4	2,5	0,12	0,18	0,8	9	5	0,6	12	22
9814	POUSSOIR FILETE ACIER M5 FREIN FILET A BILLE	M5	3	0,08	0,12	0,9	12	6	0,8	19	30
9815	POUSSOIR FILETE ACIER M6 FREIN FILET A BILLE	M6	3,5	0,21	0,43	1	14	7	1	28	40
9816	POUSSOIR FILETE ACIER M8 FREIN FILET A BILLE	M8	5	0,37	1,09	1,5	16	8	1,2	47	73
9817	POUSSOIR FILETE ACIER M10 FREIN FILET A BILLE	M10	6	0,62	1,36	2	19	9	1,6	66	100
9818	POUSSOIR FILETE ACIER M12 FREIN FILET A BILLE	M12	8	1,36	2,03	2,5	22	10	2	66	120
9819	POUSSOIR FILETE ACIER M16 FREIN FILET A BILLE	M16	10	2,95	3,95	3,5	24	14	2,5	90	180
8490i	POUSSOIR FILETE INOX M3 FREIN FILET A BILLE	M3	1,5	0,07	0,1	0,4	7	4	0,4	5	7
8491i	POUSSOIR FILETE INOX M4 FREIN FILET A BILLE	M4	2,5	0,12	0,18	0,8	9	5	0,6	12	22
9814i	POUSSOIR FILETE INOX M5 FREIN FILET A BILLE	M5	3	0,08	0,12	0,9	12	6	0,8	19	30
9815i	POUSSOIR FILETE INOX M6 FREIN FILET A BILLE	M6	3,5	0,21	0,43	1	14	7	1	28	40
9816i	POUSSOIR FILETE INOX M8 FREIN FILET A BILLE	M8	5	0,37	1,09	1,5	16	8	1,2	47	73
9817i	POUSSOIR FILETE INOX M10 FREIN FILET A BILLE	M10	6	0,62	1,36	2	19	9	1,6	66	100
9818i	POUSSOIR FILETE INOX M12 FREIN FILET A BILLE	M12	8	1,36	2,03	2,5	22	10	2	66	120
9819i	POUSSOIR FILETE INOX M16 FREIN FILET A BILLE	M16	10	2,95	3,95	3,5	24	14	2,5	90	180
