Boutons d’indexage et poussoirs

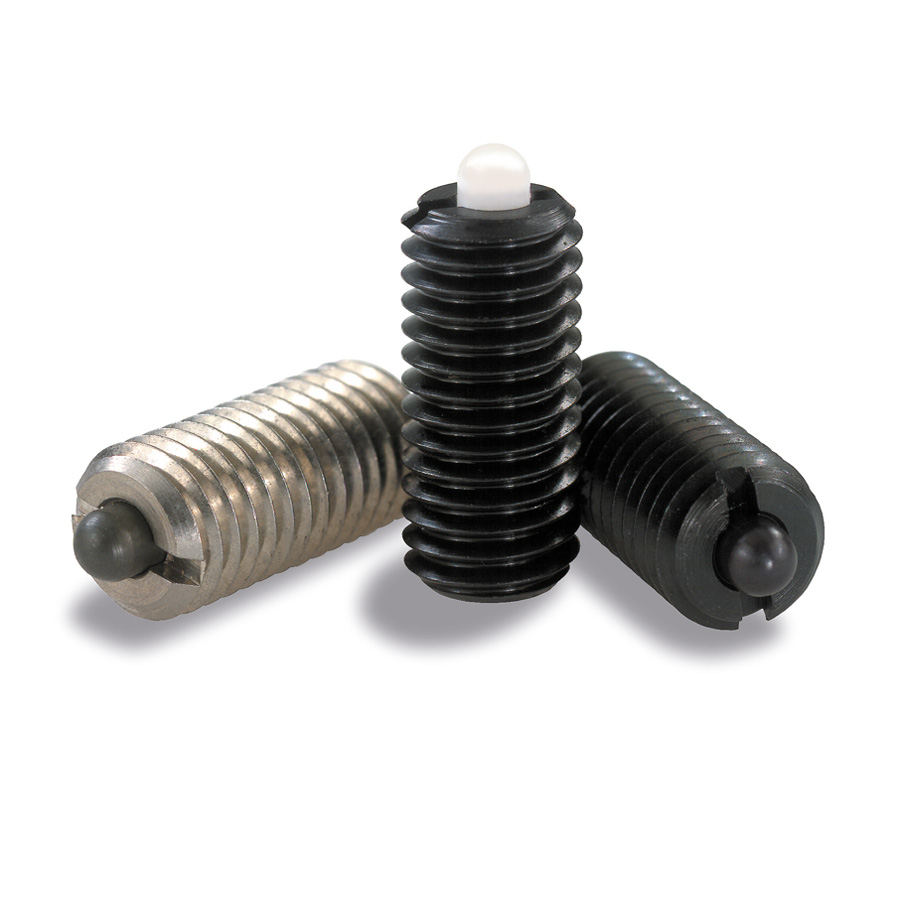

Poussoir à indexage

et six pans

Visualisation 3D

Fiche technique

Ajouter aux favoris

Version acier : poussoir en acier, classe de résistance 5.8, bruni. Doigt d’indexage en acier trempé, poli, ou en plastique polyacétal POM. Version inox : poussoir en acier inoxydable, corps en inox 1.4305 (AISI 303), doigt en inox 1.4034, ressort en inox 1.4310. Doigt en acier inox poli, ou en plastique polyacétal POM.

01 / Poussoir, résistance moyenne

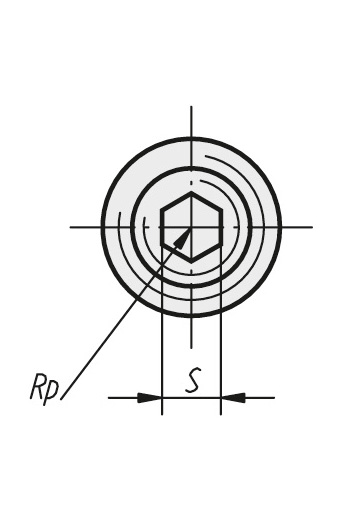

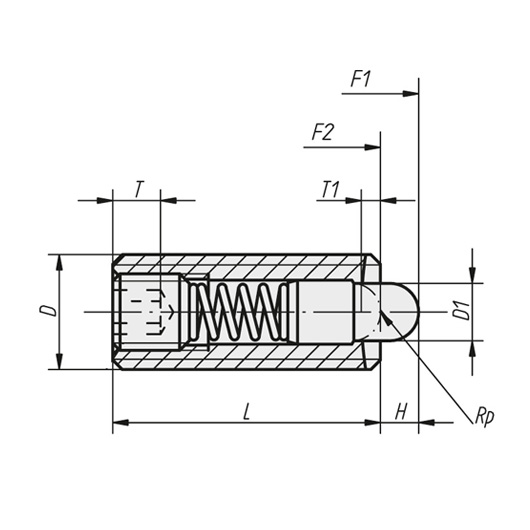

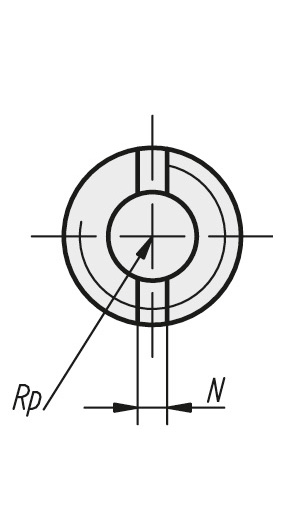

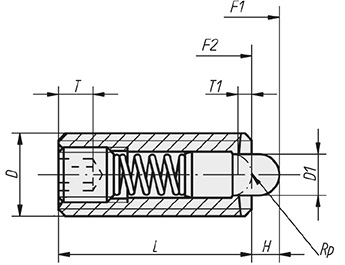

REF	DÉSIGNATION	D	D1	H	L	N	RES_F1	RES_F2	S	T	T1	Poids (g)
8507	POUSSOIR FILETE ACIER M3 TETON ACIER	3	1	1,5	10	0,4	_	_			_	0,35
8508	POUSSOIR FILETE ACIER M4 TETON ACIER	4	1,5	1,5	15	0,6	5	16	1,3	2	0,6	0,8
8509	POUSSOIR FILETE ACIER M5 TETON ACIER	5	2,4	2,3	18	0,8	6	20	1,5	2	0,8	1,3
8510	POUSSOIR FILETE ACIER M6 TETON ACIER	6	2,7	2,5	20	1	7	20	2	2,5	1	2,5
8511	POUSSOIR FILETE ACIER M8 TETON ACIER	8	3,5	3	22	1,2	9	35	2,5	3	1,4	6
8512	POUSSOIR FILETE ACIER M10 TETON ACIER	10	4	3	22	1,6	9	35	3	3,5	1,4	9
8513	POUSSOIR FILETE ACIER M12 TETON ACIER	12	6	4	28	2	10	55	4	5	2	16
8514	POUSSOIR FILETE ACIER M16 TETON ACIER	16	7,5	5	32	2,5	45	100	5	6	2,5	35
8515	POUSSOIR FILETE ACIER M20 TETON ACIER	20	10	7	40	2,5	_	_	_		_	66,3
8516	POUSSOIR FILETE ACIER M24 TETON ACIER	24	12	10	52	2,5	_	_	_		_	122,2
8517	POUSSOIR FILETE ACIER M4 TETON PLAST.	4	1,5	1,5	15	0,6	5	16	1,3	2	0,6	0,8
8518	POUSSOIR FILETE ACIER M5 TETON PLAST.	5	2,4	2,3	18	0,8	6	20	1,5	2	0,8	1,3
8519	POUSSOIR FILETE ACIER M6 TETON PLAST.	6	2,7	2,5	20	1	7	20	2	2,5	1	2,5
8520	POUSSOIR FILETE ACIER M8 TETON PLAST.	8	3,5	3	22	1,2	9	35	2,5	3	1,4	6
8521	POUSSOIR FILETE ACIER M10 TETON PLAST.	10	4	3	22	1,6	9	35	3	3,5	1,4	9
8522	POUSSOIR FILETE ACIER M12 TETON PLAST.	12	6	4	28	2	10	55	4	5	2	16
8523	POUSSOIR FILETE ACIER M16 TETON PLAST.	16	7,5	5	32	2,5	45	100	5	6	2,5	35
8508i	POUSSOIR FILETE INOX M4 TETON INOX	4	1,5	1,5	15	0,6	5	16	1,3	2	0,6	0,8
8509i	POUSSOIR FILETE INOX M5 TETON INOX	5	2,4	2,3	18	0,8	5	17	1,5	2	0,8	1,3
8510i	POUSSOIR FILETE INOX M6 TETON INOX	6	2,7	2,5	20	1	6	17	2	2,5	1	2,5
8511i	POUSSOIR FILETE INOX M8 TETON INOX	8	3,5	3	22	1,2	7	29	2,5	3	1,4	6
8512i	POUSSOIR FILETE INOX M10 TETON INOX	10	4	3	22	1,6	8	31	3	3,5	1,4	9
8513i	POUSSOIR FILETE INOX M12 TETON INOX	12	6	4	28	2	10	47	4	5	2	16
8514i	POUSSOIR FILETE INOX M16 TETON INOX	16	7,5	5	32	2,5	45	100	5	6	2,5	35
8517i	POUSSOIR FILETE INOX M4 TETON PLAST.	4	1,5	1,5	15	0,6	5	16	1,3	2	0,6	0,8
8518i	POUSSOIR FILETE INOX M5 TETON PLAST.	5	2,4	2,3	18	0,8	5	17	1,5	2	0,8	1,3
8519i	POUSSOIR FILETE INOX M6 TETON PLAST.	6	2,7	2,5	20	1	6	17	2	2,5	1	2,5
8520i	POUSSOIR FILETE INOX M8 TETON PLAST.	8	3,5	3	22	1,2	7	29	2,5	3	1,4	6
8521i	POUSSOIR FILETE INOX M10 TETON PLAST.	10	4	3	22	1,6	8	31	3	3,5	1,4	9
8522i	POUSSOIR FILETE INOX M12 TETON PLAST.	12	6	4	28	2	10	47	4	5	2	16
8523i	POUSSOIR FILETE INOX M16 TETON PLAST.	16	7,5	5	32	2,5	45	100	5	6	2,5	35

02 / Poussoir, resistance forte

REF	DÉSIGNATION	D	D1	H	L	N	RES_F1	RES_F2	S	T	T1	Poids (g)
7016	POUSSOIR FILETE ACIER M5 TETON ACIER	M5	2,4	2,3	18	0,8	11	29	1,5	2	0,8	1,3
7017	POUSSOIR FILETE ACIER M6 TETON ACIER	M6	2,7	2,5	20	1	14	37	2	2,5	1	2,5
7018	POUSSOIR FILETE ACIER M8 TETON ACIER	M8	3,5	3	22	1,2	22	70	2,5	3	1,4	6
7019	POUSSOIR FILETE ACIER M10 TETON ACIER	M10	4	3	22	1,6	19	70	3	3,5	1,4	9
7020	POUSSOIR FILETE ACIER M12 TETON ACIER	M12	6	4	28	2	25	85	4	5	2	16
7021	POUSSOIR FILETE ACIER M16 TETON ACIER	M16	7,5	5	32	2,5	60	150	5	6	2,5	35
7022	POUSSOIR FILETE ACIER M20 TETON ACIER	M20	10	7	40	2,5	75	190	6	8	3	66,3
7023	POUSSOIR FILETE ACIER M24 TETON ACIER	M24	12	10	52	2,5	95	240	8	10	3	122,2
7016i	POUSSOIR FILETE INOX M5 TETON INOX	M5	2,4	2,3	18	0,8	11	29	1,5	2	0,8	1,3
7017i	POUSSOIR FILETE INOX M6 TETON INOX	M6	2,7	2,5	20	1	14	37	2	2,5	1	2,5
7018i	POUSSOIR FILETE INOX M8 TETON INOX	M8	3,5	3	22	1,2	22	70	2,5	3	1,4	6
7019i	POUSSOIR FILETE INOX M10 TETON INOX	M10	4	3	22	1,6	19	70	3	3,5	1,4	9
7020i	POUSSOIR FILETE INOX M12 TETON INOX	M12	6	4	28	2	25	85	4	5	2	16

03 / Poussoir, résistance faible

REF	DÉSIGNATION	D	D1	H	L	N	RES_F1	RES_F2	S	T	T1	Poids (g)
7002	POUSSOIR FILETE ACIER M4 TETON ACIER	4	1,5	1,5	15	0,6	2	7	1,3	2	0,6	0,8
7003	POUSSOIR FILETE ACIER M5 TETON ACIER	5	2,4	2,3	18	0,8	3	9	1,5	2	0,8	1,3
7004	POUSSOIR FILETE ACIER M6 TETON ACIER	6	2,7	2,5	20	1	3	9	2	2,5	1	2,5
7005	POUSSOIR FILETE ACIER M8 TETON ACIER	8	3,5	3	22	1,2	4	16	2,5	3	1,4	6
7006	POUSSOIR FILETE ACIER M10 TETON ACIER	10	4	3	22	1,6	4	16	3	3,5	1,4	9
7007	POUSSOIR FILETE ACIER M12 TETON ACIER	12	6	4	28	2	5	27	4	5	2	16
7008	POUSSOIR FILETE ACIER M16 TETON ACIER	16	7,5	5	32	2,5	20	45	5	6	2,5	35
7009	POUSSOIR FILETE ACIER M4 TETON PLAST.	4	1,5	1,5	15	0,6	2	7	1,3	2	0,6	0,8
7010	POUSSOIR FILETE ACIER M5 TETON PLAST.	5	2,4	2,3	18	0,8	3	9	1,5	2	0,8	1,3
7011	POUSSOIR FILETE ACIER M6 TETON PLAST.	6	2,7	2,5	20	1	3	9	2	2,5	1	2,5
7012	POUSSOIR FILETE ACIER M8 TETON PLAST.	8	3,5	3	22	1,2	4	16	2,5	3	1,4	6
7013	POUSSOIR FILETE ACIER M10 TETON PLAST.	10	4	3	22	1,6	4	16	3	3,5	1,4	9
7014	POUSSOIR FILETE ACIER M12 TETON PLAST.	12	6	4	28	2	5	27	4	5	2	16
7015	POUSSOIR FILETE ACIER M16 TETON PLAST.	16	7,5	5	32	2,5	20	45	5	6	2,5	35
