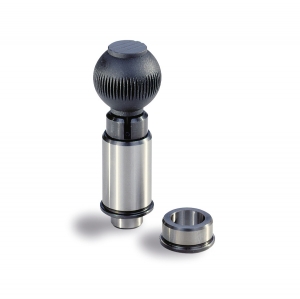

Bouton d'indexage "haute précision"

avec doigt cylindrique

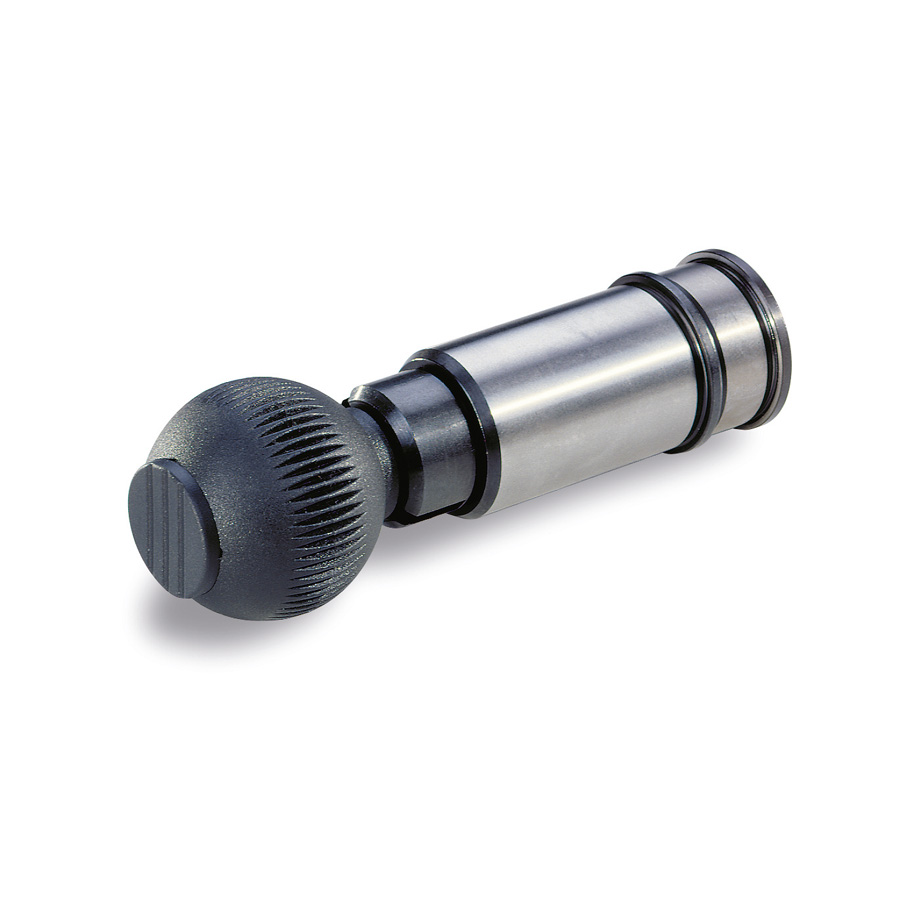

Bouton d'indexage

«haute précision» avec doigt conique

Boutons et doigts d’indexage : Bouton d'indexage «haute précision» avec doigt conique
  • Reach
  • Rohs
64x64
135° Celsius
-40° Celsius
Visualisation 3D
Fiche technique
Ajouter aux favoris
Bouton en polyamide noir et mécanisme en acier de cémentation par le carbone, trempé et poli.

VERSIONS DISPONIBLES

01 / Sans cran

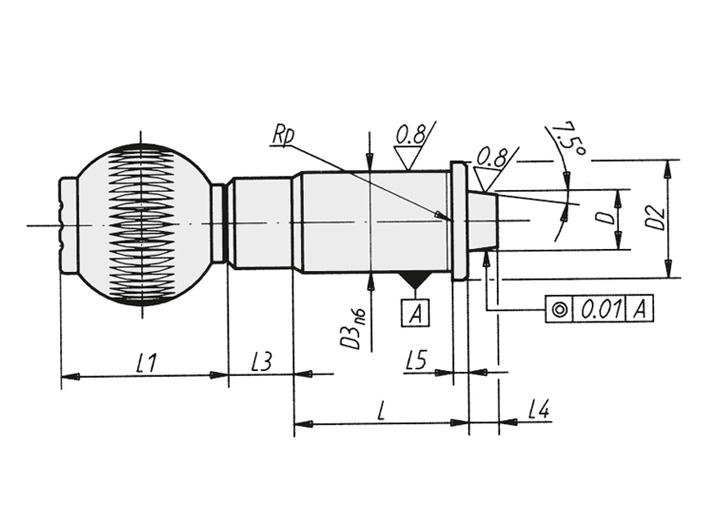

REF DÉSIGNATION D D1 D2 D3n6 L L1 L2 L3 L4 L5 Poids (g) 3D Devis
9530 BOUTON D'INDEXAGE PRECISION ACIER Dh6=12 12 32 23 20 35 33 40,5 13 6 3 127
9531 BOUTON D'INDEXAGE PRECISION ACIER Dh6=20 20 40 33 30 50 41,5 49 13 6 3 350
9532 BOUTON D'INDEXAGE PRECISION ACIER Dh6=25 25 50 42 38 60 51 58,5 13 6 3 655

02 / Avec cran

REF DÉSIGNATION D D1 D2 D3n6 L L1 L2 L3 L4 L5 Poids (g) 3D Devis
9533 BOUTON D'INDEXAGE PRECISION ACIER Dh6=12 CRAN 12 32 23 20 35 33 40,5 13 6 3 127
9534 BOUTON D'INDEXAGE PRECISION ACIER Dh6=20 CRAN 20 40 33 30 50 41,5 49 13 6 3 350
9535 BOUTON D'INDEXAGE PRECISION ACIER Dh6=25 CRAN 25 50 42 38 60 51 58,5 13 6 3 655

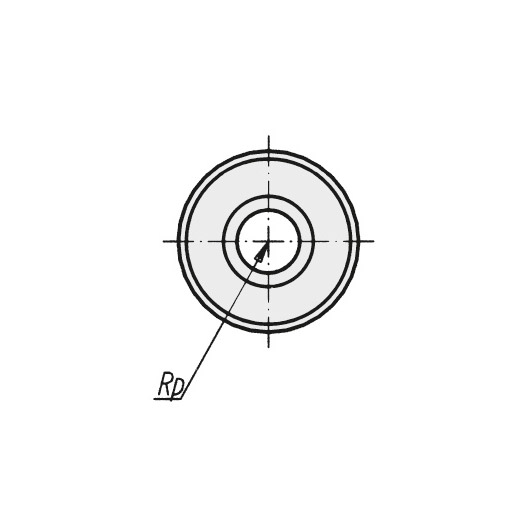

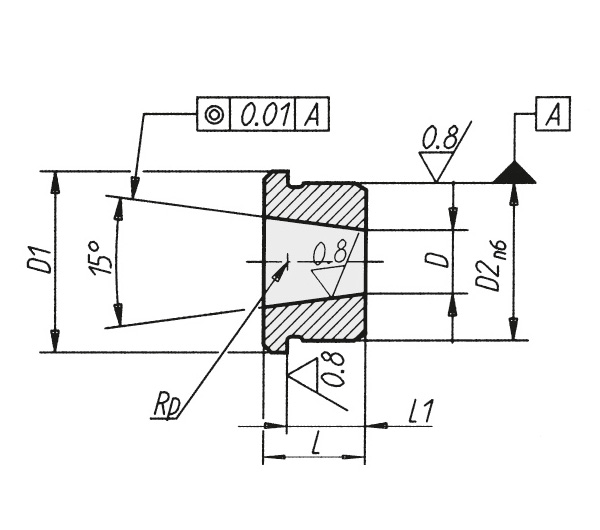

03 / Douille cônique

REF DÉSIGNATION D+0,1 D1 D2n6 L L1 Poids (g) 3D Devis
9536 DOUILLE CONIQUE ACIER D.8,28 8,08 23 20 13 10 21
9537 DOUILLE CONIQUE ACIER D.15,29 15,29 33 30 16 13 56
9538 DOUILLE CONIQUE ACIER D.19,7 19,5 42 38 19 16 115
